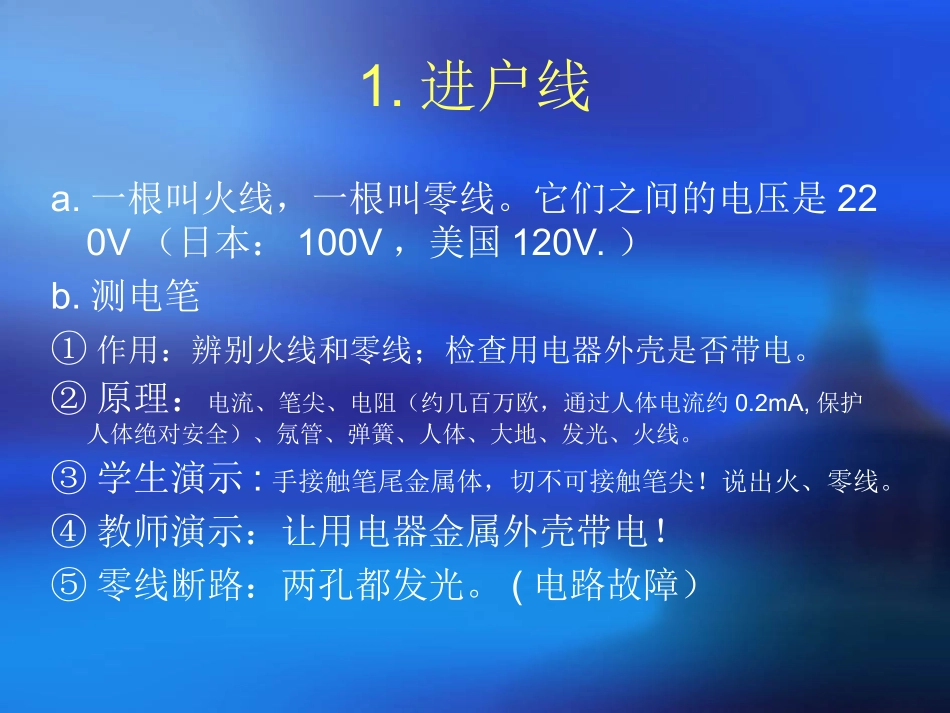

家庭电路雷锋中学柴志巍1.进户线a.一根叫火线，一根叫零线。它们之间的电压是220V（日本：100V，美国120V.）b.测电笔①作用：辨别火线和零线；检查用电器外壳是否带电。②原理：电流、笔尖、电阻（约几百万欧，通过人体电流约0.2mA,保护人体绝对安全）、氖管、弹簧、人体、大地、发光、火线。③学生演示:手接触笔尾金属体，切不可接触笔尖！说出火、零线。④教师演示：让用电器金属外壳带电！⑤零线断路：两孔都发光。(电路故障）2.电能表a.作用：测量家庭一段时间消耗的总电能（单位：度）b.电能表一般安装在用户的走廊中；农村安装在外面的电线杆上。c.计算：前面讲过了。3.空气开关（总开关）教师演示：短路时“跳闸”！a.作用:电路中电流过大时自动断开，保护电路安全；家中电路需要维修时断开，保护人员安全。b.注意：“跳闸”后必须找到原因再重新闭合！4.用电器开关a.开关必须接在用电器和火线之间！否则维修时就有危险！b.教师演示：开关在零线时情况。5.漏电保护器a.“漏电”是指电流经过人体流入大地。此时漏电保护器自动断开，防止人发生触电事故。（而空气开关是电流过大时断开，电流并没有“漏出去”）b.教师演示:洗澡漏电，漏电保护启动。（在三孔插座上演示）c.教师演示：短路，空气开关启动；漏电，不启动。（在两孔插座上演示）6.插座a.两孔插座：左零右火b.三孔插座：左零右火中间地线。教师演示：地线接地。（引出下问：这个地线有什么用呢？）7.用电器教师演示：充电器、水壶（接线插头有什么不同？）a.两脚插头：功率小、有绝缘外壳的用电器。（学生说几个）b.三脚(线）插头：功率大且有金属外壳的用电器。（学生说几个）介绍这三个脚：L脚：接用电器一端，它与三孔插座的火线连接。N脚:接用电器另一端，它与三孔插座的零线连接。E脚：接用电器金属外壳，它与三孔插座的地线连接。这样一来就把用电器的金属外壳与大地连接起来，当外壳带电时就能把电导入大地中，防止人发生触电事故。注意：①“接地”与“漏电”不同：“接地”是外壳与大地连上；“漏电”是火线与大地连上。②E脚长：用电器使用时先把外壳接地，不用时外壳后离开大地。保证安全。练习
