试卷-电子11数字电路基础VIP免费

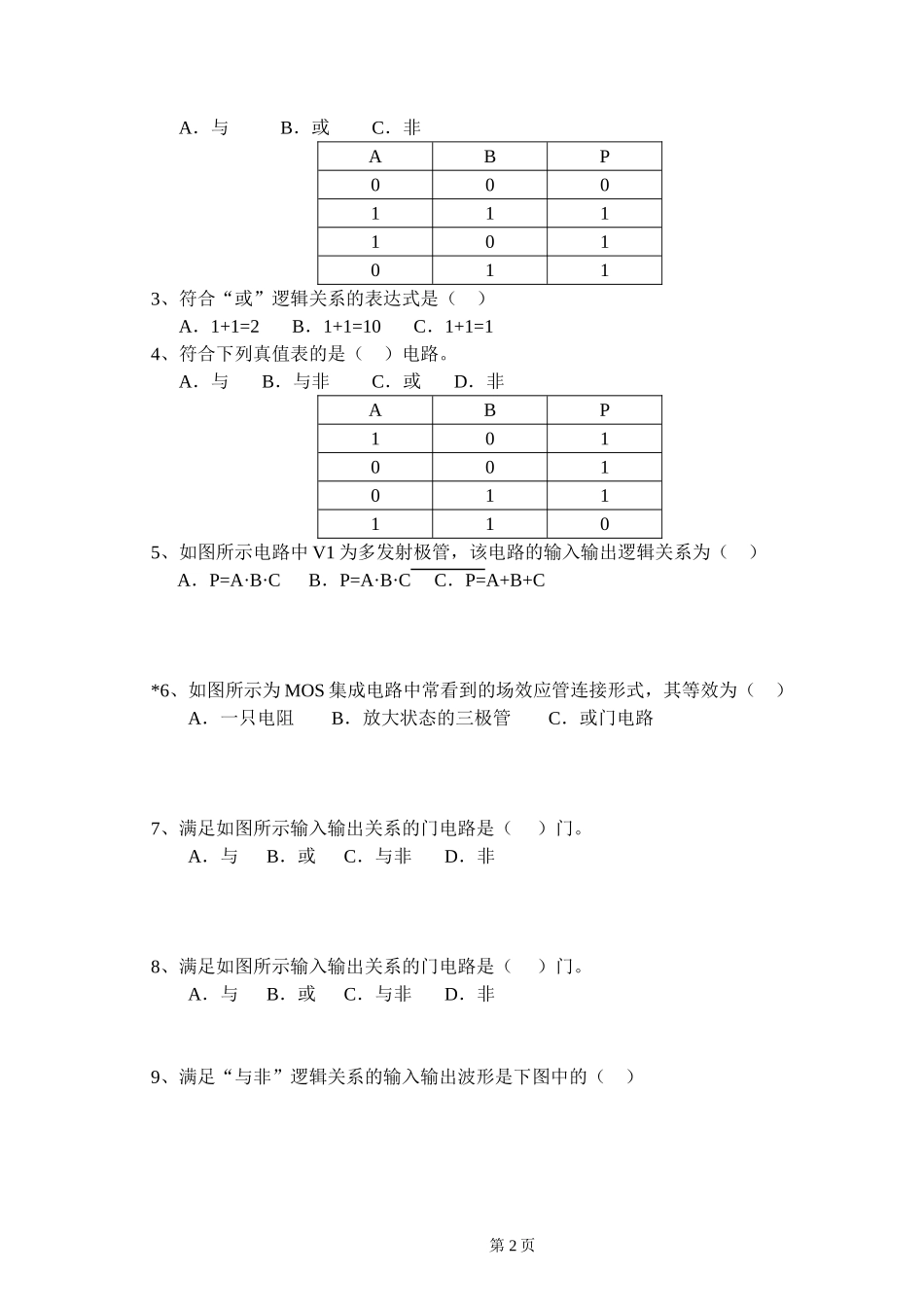

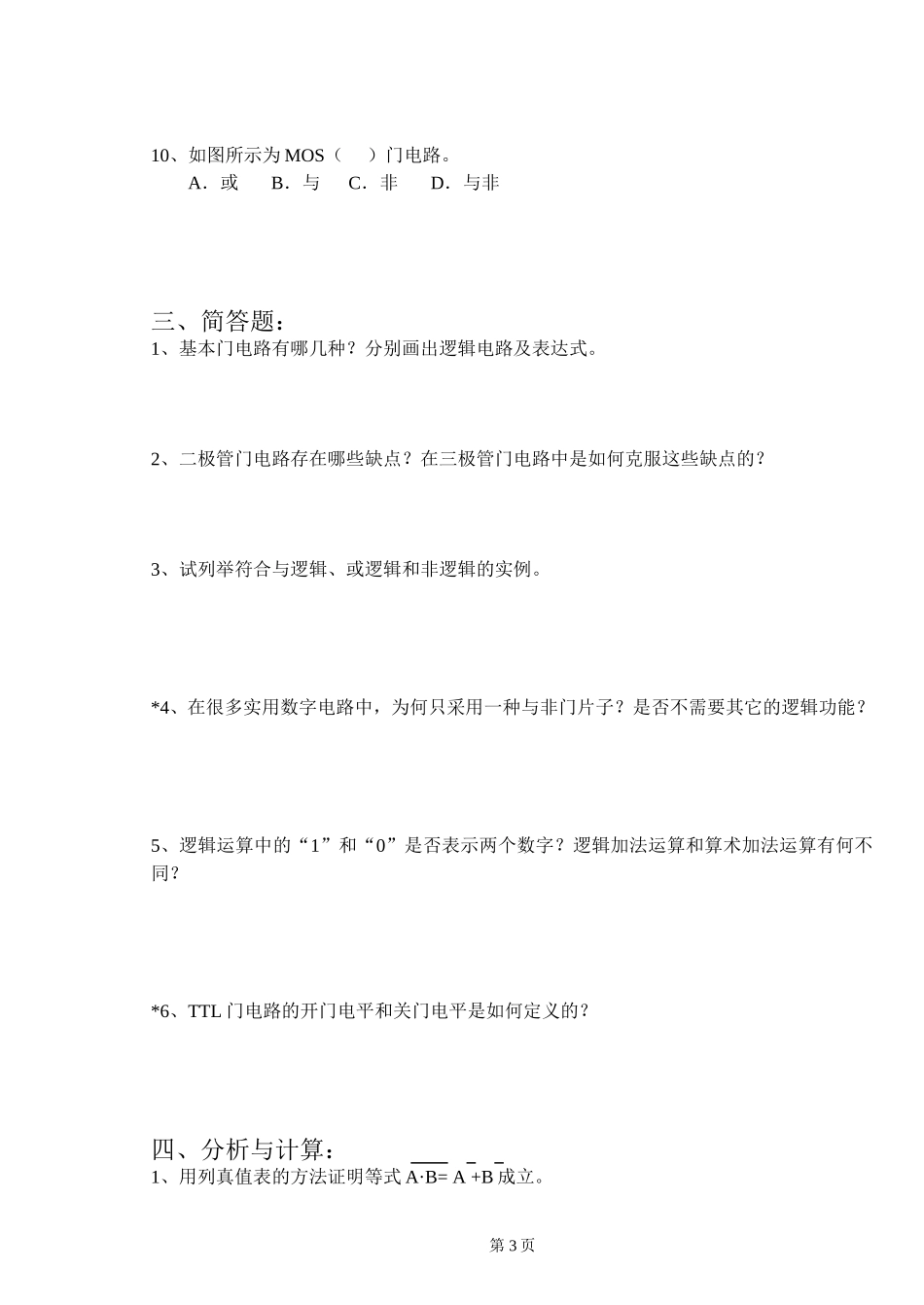

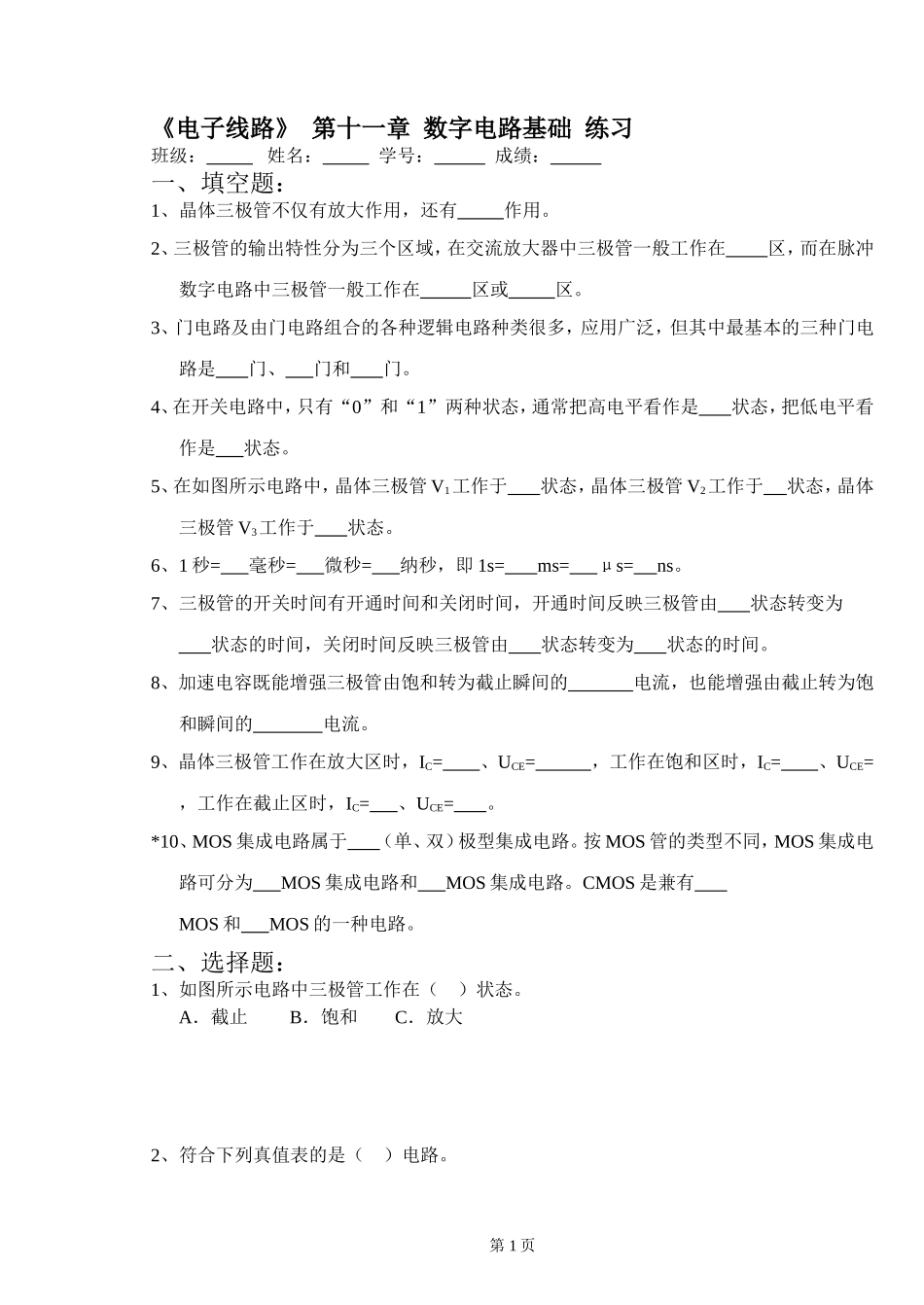

《电子线路》第十一章数字电路基础练习班级：姓名：学号：成绩：一、填空题：1、晶体三极管不仅有放大作用，还有作用。2、三极管的输出特性分为三个区域，在交流放大器中三极管一般工作在区，而在脉冲数字电路中三极管一般工作在区或区。3、门电路及由门电路组合的各种逻辑电路种类很多，应用广泛，但其中最基本的三种门电路是门、门和门。4、在开关电路中，只有“0”和“1”两种状态，通常把高电平看作是状态，把低电平看作是状态。5、在如图所示电路中，晶体三极管V1工作于状态，晶体三极管V2工作于状态，晶体三极管V3工作于状态。6、1秒=毫秒=微秒=纳秒，即1s=ms=μs=ns。7、三极管的开关时间有开通时间和关闭时间，开通时间反映三极管由状态转变为状态的时间，关闭时间反映三极管由状态转变为状态的时间。8、加速电容既能增强三极管由饱和转为截止瞬间的电流，也能增强由截止转为饱和瞬间的电流。9、晶体三极管工作在放大区时，IC=、UCE=，工作在饱和区时，IC=、UCE=，工作在截止区时，IC=、UCE=。*10、MOS集成电路属于（单、双）极型集成电路。按MOS管的类型不同，MOS集成电路可分为MOS集成电路和MOS集成电路。CMOS是兼有MOS和MOS的一种电路。二、选择题：1、如图所示电路中三极管工作在（）状态。A．截止B．饱和C．放大2、符合下列真值表的是（）电路。第1页A．与B．或C．非ABP0001111010113、符合“或”逻辑关系的表达式是（）A．1+1=2B．1+1=10C．1+1=14、符合下列真值表的是（）电路。A．与B．与非C．或D．非ABP1010010111105、如图所示电路中V1为多发射极管，该电路的输入输出逻辑关系为（）A．P=A·B·CB．P=A·B·CC．P=A+B+C*6、如图所示为MOS集成电路中常看到的场效应管连接形式，其等效为（）A．一只电阻B．放大状态的三极管C．或门电路7、满足如图所示输入输出关系的门电路是（）门。A．与B．或C．与非D．非8、满足如图所示输入输出关系的门电路是（）门。A．与B．或C．与非D．非9、满足“与非”逻辑关系的输入输出波形是下图中的（）第2页10、如图所示为MOS（）门电路。A．或B．与C．非D．与非三、简答题：1、基本门电路有哪几种？分别画出逻辑电路及表达式。2、二极管门电路存在哪些缺点？在三极管门电路中是如何克服这些缺点的？3、试列举符合与逻辑、或逻辑和非逻辑的实例。*4、在很多实用数字电路中，为何只采用一种与非门片子？是否不需要其它的逻辑功能？5、逻辑运算中的“1”和“0”是否表示两个数字？逻辑加法运算和算术加法运算有何不同？*6、TTL门电路的开门电平和关门电平是如何定义的？四、分析与计算：1、用列真值表的方法证明等式A·B=A+B成立。第3页2、用列真值表证明如图所示（a）电路与（b）电路等效。3、在如图所示电路中，UGB=6伏，RB=10千欧，β=25，当输入电压Ui分别为3伏、1伏和－1伏时，试问三极管各处于什么工作状态？4、在如图所示电路中，已知R1=12千欧，R2=20千欧，RC=1.5千欧，UGB1=6伏，UGB2=6伏，三极管的β=20，试计算当Ui为2伏和7.5伏时三极管的工作状态。5、根据如图所示或门、与非门电路及其输入电压波形，分别画出输出端的电压波形。6、根据如图所示三端输入门电路输入端A、B、C的电压波形，分别画出三端输入与门电路输出端P的电压波形和三端输入与非门输出端P＇的电压波形。*7、设逻辑函数表达式为（1）P=A·B，（2）P=A·B＋C，（3）P=A＋B，要求画出实现这些逻辑功能的MOS门电路。第4页8、根据如图所示电路，计算使三极管截止时输入电压的最大值Uimax和使三极管饱和时输入电压最小值Uimin。（已知β=20，三极管饱和时UCES=0。）9、根据如图所示门电路的输入电压波形画出电压波形。第5页
