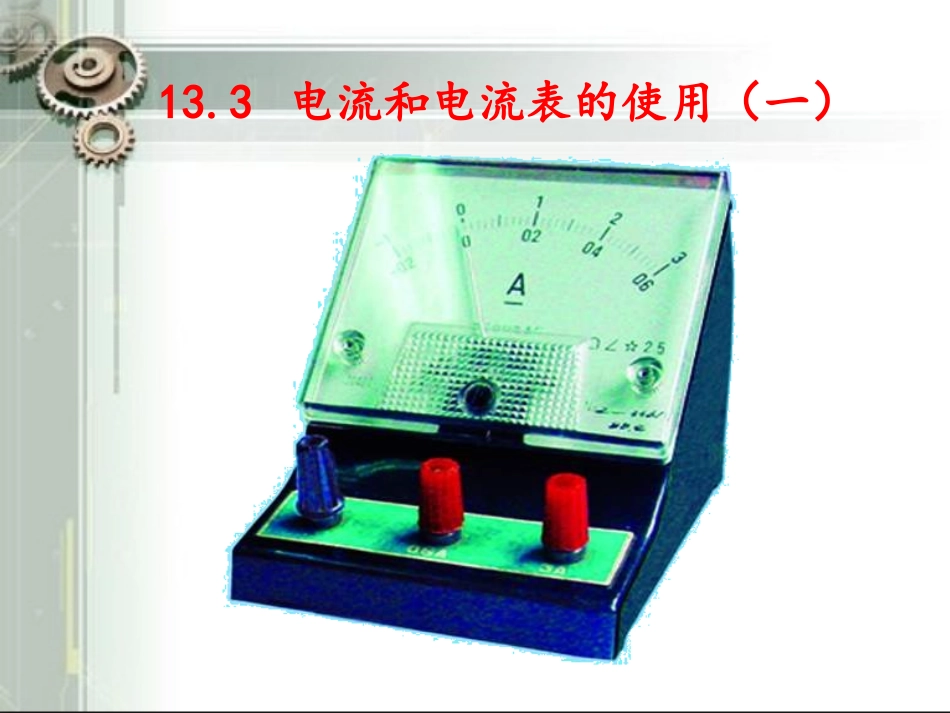

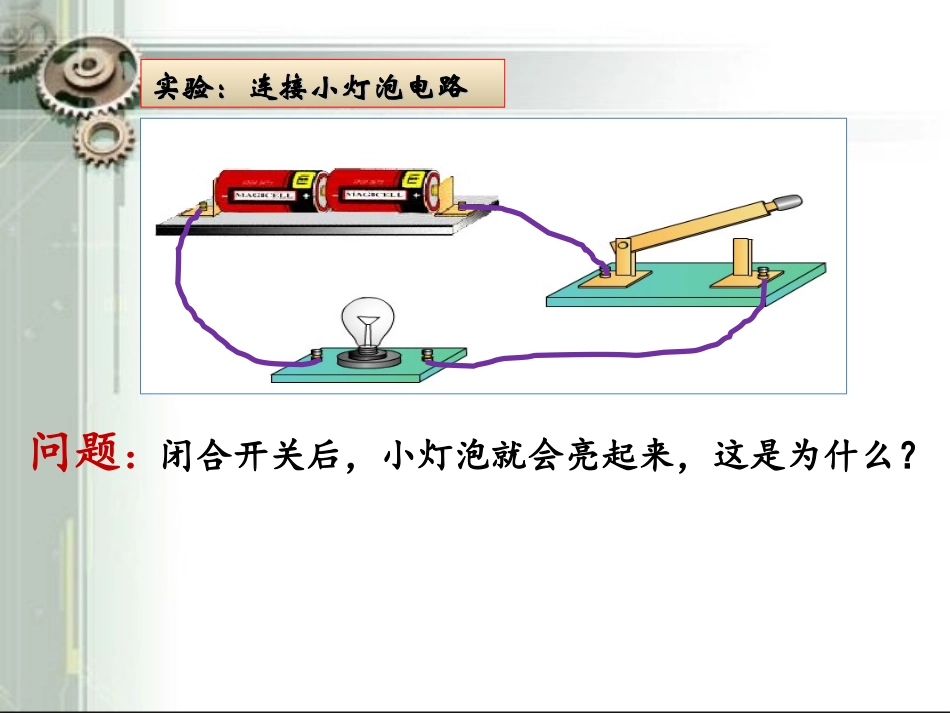

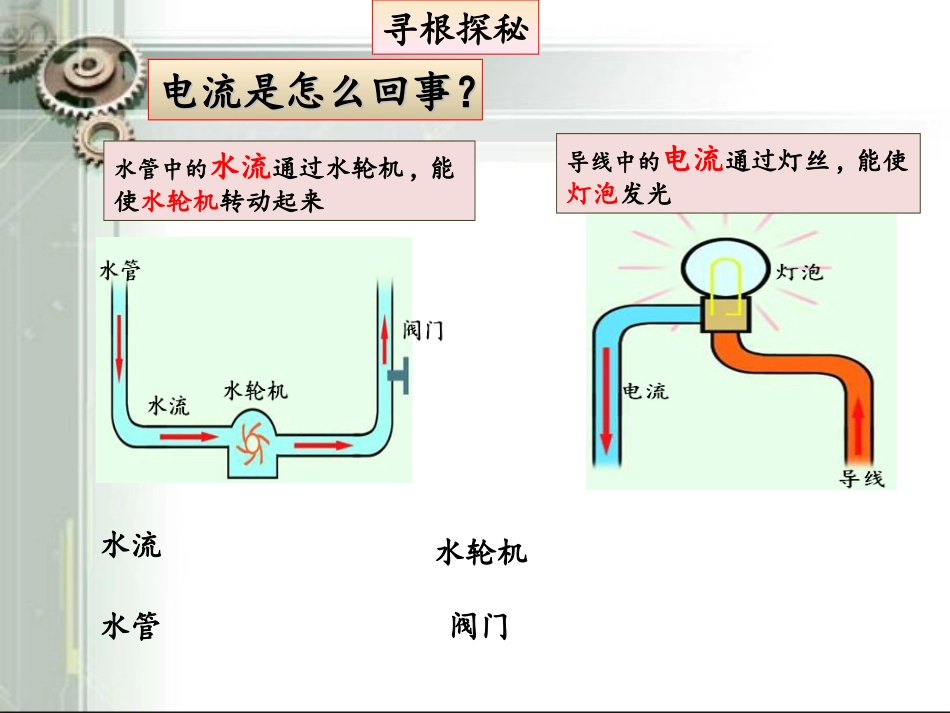

实验：连接小灯泡电路实验：连接小灯泡电路问题：闭合开关后，小灯泡就会亮起来，这是为什么？13.3电流和电流表的使用（一）寻根探秘电流是怎么回事？电流是怎么回事？导线中的电流通过灯丝,能使灯泡发光水管中的水流通过水轮机,能使水轮机转动起来水流水管水轮机阀门电流的符号：______________II1I2IaIb电流的单位：国际单位：______________常用单位：______________安培(安)A毫安（mA）微安（μA）单位换算：安培是法国物理学家，电磁学的奠基人之一。他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。1820年9月，当他获悉丹麦物理学家奥斯特发现了电流的磁效应后，意识到这一发现非同寻常，立即转向电磁学研究，对电流之间的相互作用等进行了深入的研究，在短时间内取得了丰硕的成果。返回电子计算器：150μA移动电话：待机电流为：15～50mA开机电流为：60～300mA发射电流为：200～400mA电流表的读数电流表的读数电流表的使用1、使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。2、必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；电流表的使用串电流表的使用3、绝不允许把电流表直接连接到电源的两极。×电流表的使用4、被测电流的大小不能超过电流表的量程。在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。。1、调；2、串；3、试触1、电流表的使用规则是：（1）电流表应与被测电路联；（2）连接电流表时，应让电流从＿＿＿＿＿＿接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到电源上，否则会因过大，而损坏＿＿＿＿＿。串“0.6”或“3”“－”量程电流电流表和电源2、测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把电流表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用__量程进行测量。当堂检测试触大接到小4、关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上当堂检测B
