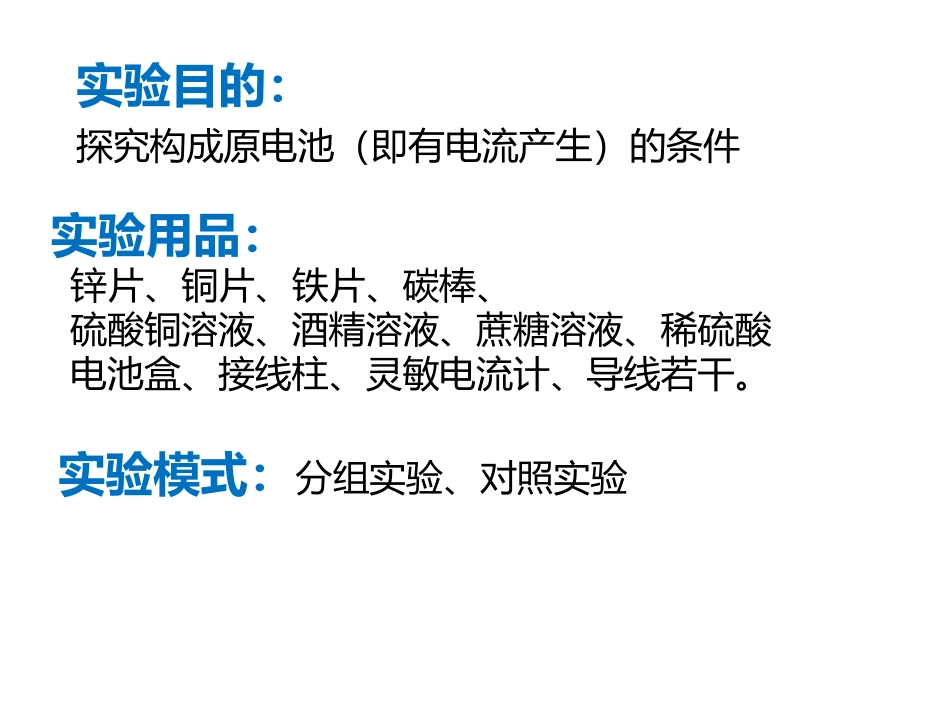

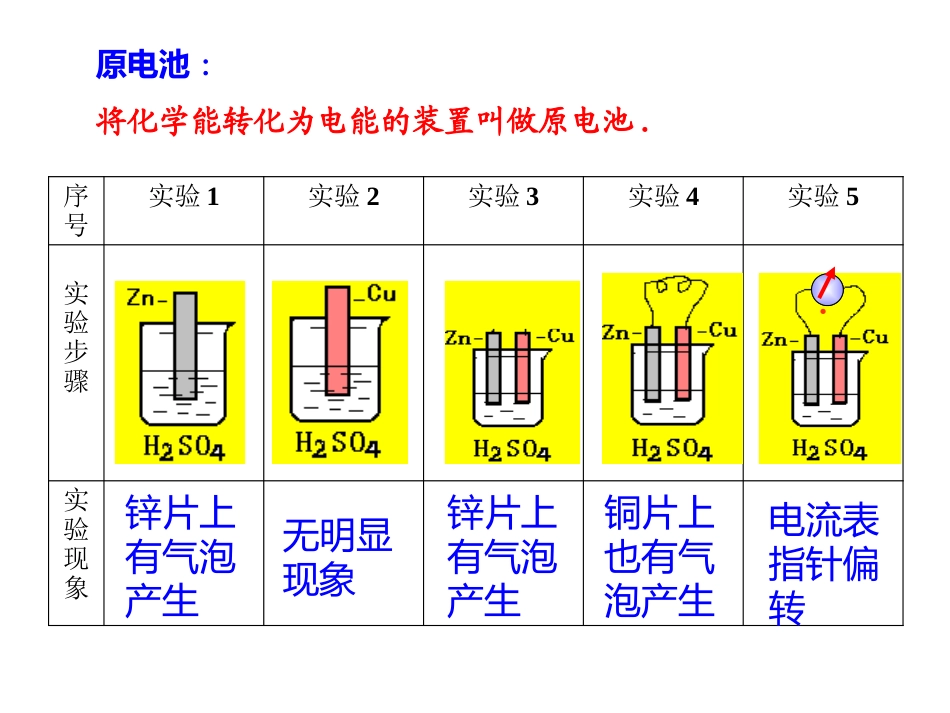

铜锌原电池主讲人：赵文敏公主岭市第三高级中学序号实验1实验2实验3实验4实验5实验步骤实验现象？锌片上有气泡产生无明显现象铜片上也有气泡产生锌片上有气泡产生电流表指针偏转原电池:将化学能转化为电能的装置叫做原电池.实验目的：探究构成原电池（即有电流产生）的条件实验用品：锌片、铜片、铁片、碳棒、硫酸铜溶液、酒精溶液、蔗糖溶液、稀硫酸电池盒、接线柱、灵敏电流计、导线若干。实验模式：分组实验、对照实验ZnZn稀硫酸CuCu稀硫酸ZnC稀硫酸FeCu稀硫酸ZnCu稀硫酸ZnCu稀硫酸ZnCu蔗糖溶液ZnCu酒精ZnCu氢氧化钠溶液ZnCu稀硫酸ZnCu稀硫酸条件1：两极相连形成闭合电路是否是否有电流产生？？ZnCu稀硫酸ZnCu稀硫酸？ZnCu稀硫酸ZnZn稀硫酸CuCu稀硫酸ZnC稀硫酸ZnCu稀硫酸FeCu稀硫酸条件2：有两种活动性不同的金属（或一种是非金属导体）作电极是是是否否是否有电流产生？？？？？？ZnZn稀硫酸CuCu稀硫酸ZnCu稀硫酸ZnC稀硫酸FeCu稀硫酸ZnCu酒精ZnCu稀硫酸ZnCu蔗糖溶液条件3：电极材料均插入电解质溶液中是否否是否有电流产生？？？？ZnCu稀硫酸ZnCu蔗糖溶液ZnCu酒精ZnCu稀硫酸ZnCu氢氧化钠溶液条件4：能自发进行氧化还原反应是否有电流产生？是否？？ZnCu稀硫酸ZnCu氢氧化钠溶液1.有两种活动性不同的金属（或一种是非金属导体）作电极2.电极材料均插入电解质溶液中3.能自发进行氧化还原反应4.两极相连形成闭合电路原电池的构成条件：Fe石墨稀硫酸ZnZn稀硫酸ZnCu酒精ZnCu一个西红柿Cu石墨稀硫酸两个西红柿CuZnZnCu稀硫酸？？？？？？？②①⑦⑥④⑤③原电池的工作原理：氧化反应Zn-2e-====Zn2+铜锌原电池电解质溶液失e-,沿导线传递，有电流产生还原反应阴离子阳离子负极正极2H++2e-====H2↑电极反应式书写步骤：1.写出化学反应方程式；2.写出离子反应方程式；3.写出双线桥，表明电子转移情况；总反应：2H++2e-====H2↑Zn－2e-====Zn2+Zn+2H+====Zn2++H2↑Zn+H2SO4====ZnSO4+H2↑正极：负极：（氧化反应）（还原反应）FeCu硫酸铜溶液Fe+CuSO4====FeSO4+CuFe+Cu2+====Fe2++CuFe－2e-====Fe2+Cu2++2e-====Cu负极：正极：总反应：1.活性不同的两个电极2.电解质溶液3.完整的闭合回路4.自发的氧化还原反应原电池的构成条件1.用锌片、铜片和硝酸银溶液组成的原电池，正极上发生的反应是()A.2H++2e-====H2B.Zn-2e-====Zn2+C.2H2O+4e-+O2=====4OH-D.Ag++e-====AgD2.右图是锌片和铜片在稀硫酸中所组成的原电池装置，c、d为两个电极。下列有关判断不正确的是（）A．电池工作的过程中，d电极上产生气泡B．电池工作时，溶液中SO42－向d移动C．c为负极，发生氧化反应D．电池工作的过程中，溶液中SO42－浓度基本不变B创意课堂自己做“西红柿电池”谢谢！
