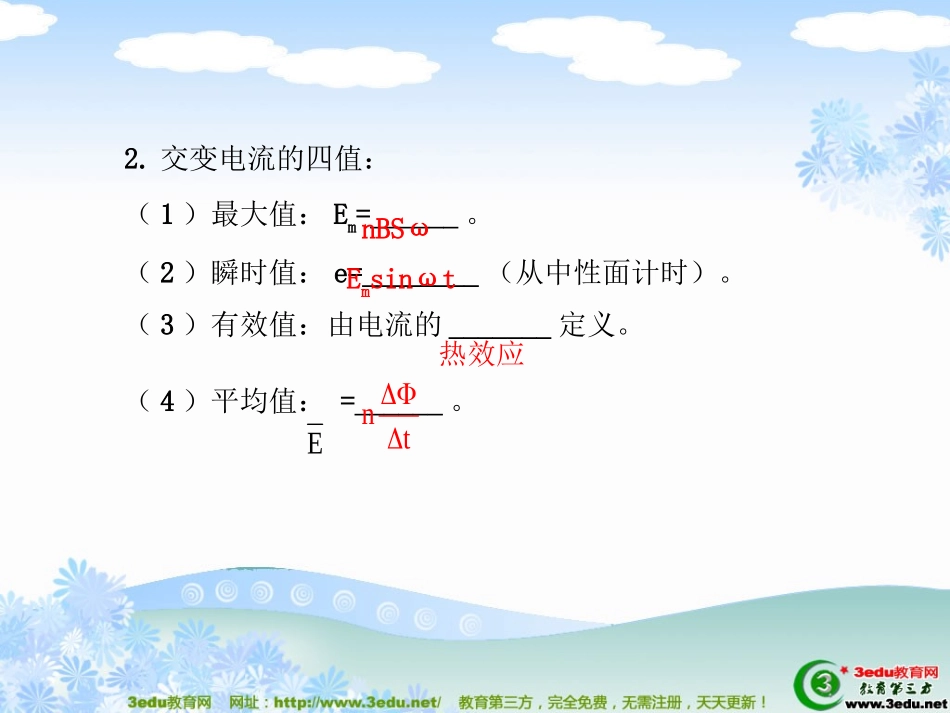

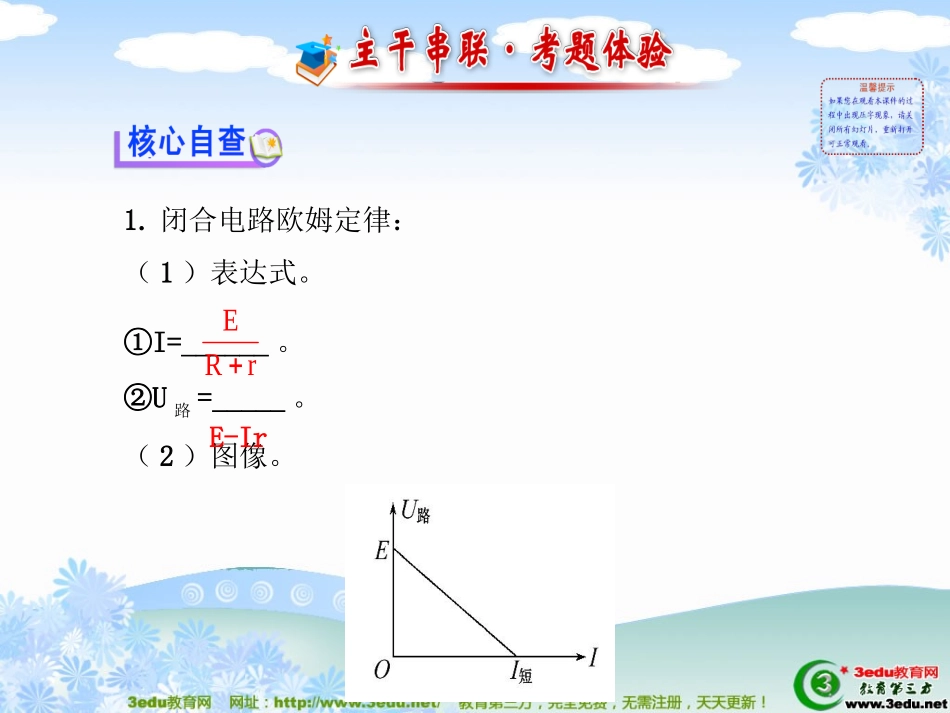

专题五电路与电磁感应第10讲恒定电流与交变电流1.闭合电路欧姆定律：（1）表达式。①I=______。②U路=_____。（2）图像。ERrE-Ir2.交变电流的四值：（1）最大值：Em=______。（2）瞬时值：e=________（从中性面计时）。（3）有效值：由电流的_______定义。（4）平均值：=______。nBSωEmsinωt热效应ntE3.变压器的四个基本关系:(1)功率关系:______。(2)电压关系:______。(3)电流关系:______。(4)频率关系:_____。P入=P出1122UnUn1221InInf1=f21.（2013·福建高考）如图，实验室一台手摇交流发电机，内阻r=1.0Ω，外接R=9.0Ω的电阻。闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e=sin10πt（V），则（）102A.该交变电流的频率为10HzB.该电动势的有效值为VC.外接电阻R所消耗的电功率为10WD.电路中理想交流电流表的示数为1.0A【解析】选D。据ω=2πf知该交流电的频率为5Hz，A错；该交流电电动势的最大值为V，有效值E=10V，B错；I==1.0A,P=I2R=9W,C错，D对。102102ERr2.(2012·福建高考）如图,理想变压器原线圈输入电压u=Umsinωt,副线圈电路中R0为定值电阻,R是滑动变阻器。和是理想交流电压表,示数分别用U1和U2表示;和是理想交流电流表,示数分别用I1和I2表示。下列说法正确的是（）A.I1和I2表示电流的瞬时值B.U1和U2表示电压的最大值C.滑片P向下滑动过程中，U2不变、I1变大D.滑片P向下滑动过程中，U2变小、I1变小【解析】选C。交流电压表和交流电流表显示的示数都为有效值，A、B错。由于输入端电压U1和理想变压器匝数比不变，所以U2不变。滑片P向下滑动过程中，电阻变小，电流I2变大，输出功率变大，则输入功率变大，电流I1变大，C对，D错，故选C。3.（2011·福建高考）图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1，电阻R=20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关。原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示。现将S1接1、S2闭合，此时L2正常发光。下列说法正确的是（）A.输入电压u的表达式u=sin（50πt）VB.只断开S2后，L1、L2均正常发光C.只断开S2后，原线圈的输入功率增大D.若S1换接到2后，R消耗的电功率为0.8W202【解析】选D。由图乙知周期为0.02s，因此输入电压的表达式u=sin（100πt）V，A错；只断开S2，L1、L2两端的电压小于额定电压，都不能正常发光，B错；只断开S2，负载电阻变大，功率变小，C错；S1换接到2后，据和得R消耗的功率为0.8W，故选D。2022UPR出12UnUn入出热点考向1直流电路的动态分析【典例1】（2013·和平区一模）电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路。当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（）A.电压表和电流表读数都增大B.电压表和电流表读数都减小C.电压表读数增大，电流表读数减小D.电压表读数减小，电流表读数增大【解题探究】（1）电路图中电压表和电流表测量范围：①电压表直接连在电源的两端，测量的是_________；②电流表位于支路中，测量的是____________。（2）闭合电路路端电压的表达式为U=_____。路端电压流过R2的电流E-Ir（3）当滑动变阻器的触头下滑时，分析下列物理量的变化情况：相关物理量变化情况滑动变阻器电阻R_____电路总电阻R总_____干路总电流I_____路端电压U_____增大增大减小增大【解析】选A。法一程序法：触头由中点滑向b端时，外电路总电阻增大，干路电流减小，由U=E-Ir知路端电压U增大，故示数增大；由U1=IR1知定值电阻R1上的电压U1减小，电阻R2两端的电压U2=U-U1将增大，则流过R2的电流增大，故的示数增大，选项A正确。法二结论法：滑片向b端滑动，R增大，与之并联的支路中示数将增大；R增大，总电阻增大，干路电流减小，路端电压增大，则示数增大，故A正确。【拓展延伸】上题中：（1）电源的总功率、输出功率各如何变化？提示：由于干路电流减小，因此电源的总功率P总=EI减小；当外电阻等于内电阻时输出功率最大，而题干中外电阻与内电阻的大小关系未知，所以滑动变阻器的触头移动时，输出功率如何变化无法判断。（2）电源的效率如何变化?提示：由于电源的效率表达式为:当触头向下移动时,R外...
