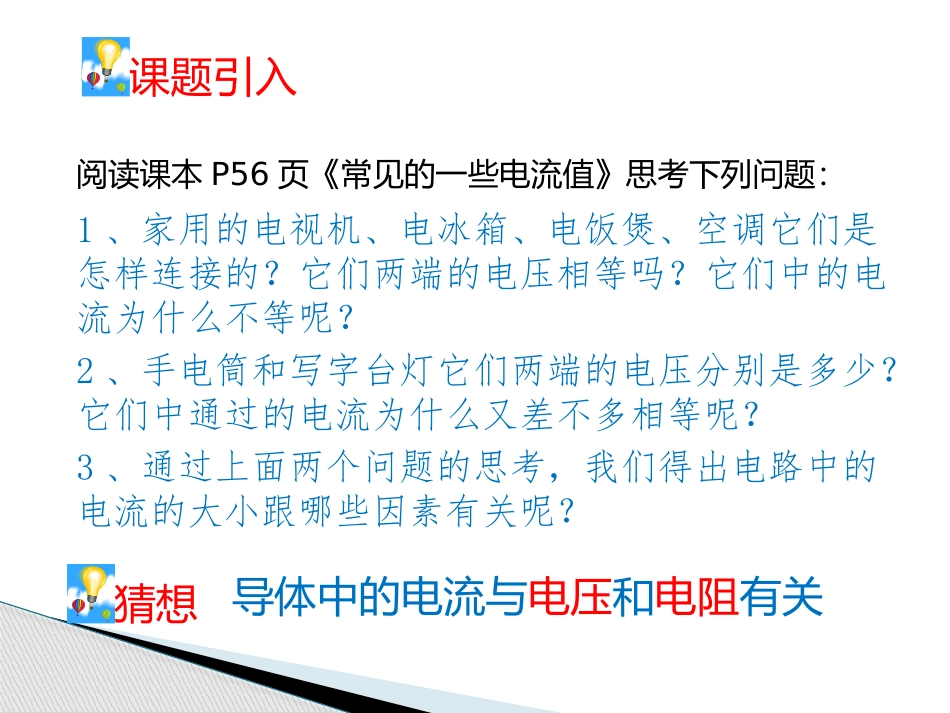

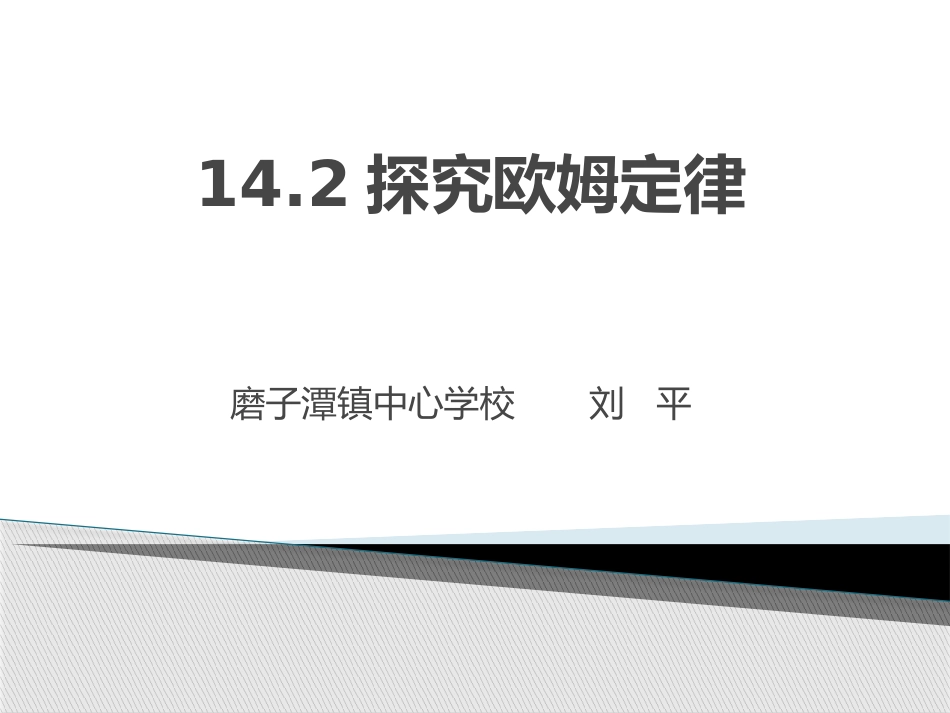

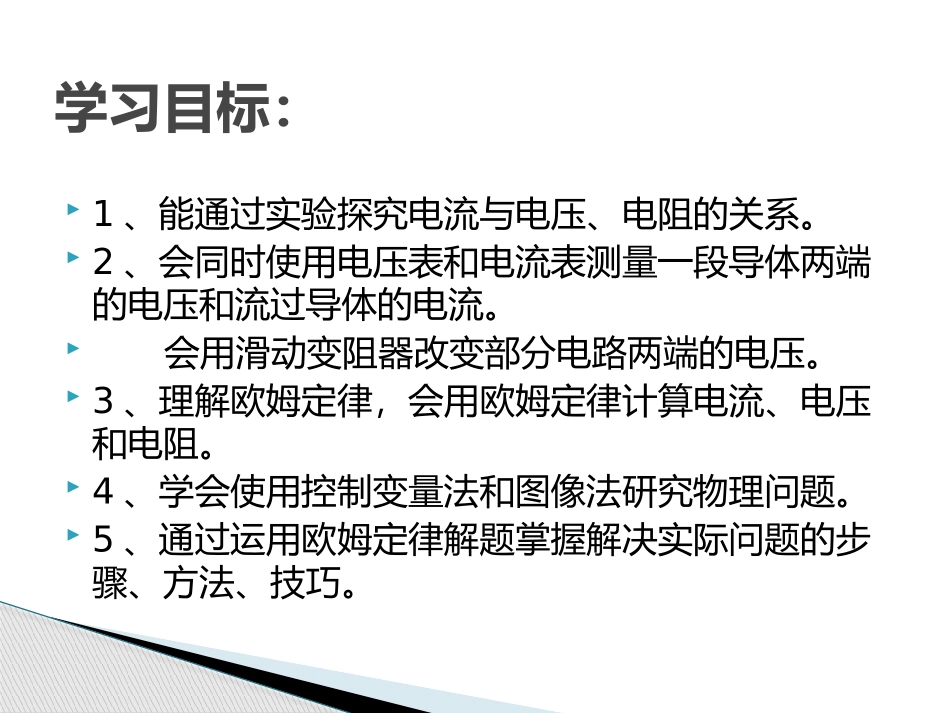

课题引入阅读课本P56页《常见的一些电流值》思考下列问题：1、家用的电视机、电冰箱、电饭煲、空调它们是怎样连接的？它们两端的电压相等吗？它们中的电流为什么不等呢？2、手电筒和写字台灯它们两端的电压分别是多少？它们中通过的电流为什么又差不多相等呢？3、通过上面两个问题的思考，我们得出电路中的电流的大小跟哪些因素有关呢？猜想导体中的电流与电压和电阻有关14.2探究欧姆定律磨子潭镇中心学校刘平1、能通过实验探究电流与电压、电阻的关系。2、会同时使用电压表和电流表测量一段导体两端的电压和流过导体的电流。会用滑动变阻器改变部分电路两端的电压。3、理解欧姆定律，会用欧姆定律计算电流、电压和电阻。4、学会使用控制变量法和图像法研究物理问题。5、通过运用欧姆定律解题掌握解决实际问题的步骤、方法、技巧。学习目标：活动探究电流与电压、电阻的关系设计实验Av连接电路注意事项！活动探究电流与电压、电阻的关系进行实验活动探究电流与电压、电阻的关系进行实验活动探究电流与电压、电阻的关系实验结论1、保持电阻不变时，电流跟电压成_______关系。2、保持电压不变时，电流跟电阻成_______关系。正比反比欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝R（Ω）单位：I（A）U（V）RUI3.变换公式：U=IRR=IUU=IR：表示导体两端的电压等于通过它的电流与其电阻的乘积。R=IU表示导体的电阻值在数值上等于加在导体两端的电压与其通过电流的比值。思考：有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。例题阅读课本P81页例题，明确解题的步骤和书写的格式例题2：某导体两端的电压为3V时，通过它的电流为200mA，这个导体的电阻有多大？现将电压增加到6V，若用有0~0.6A，0~3A两种量程的电流表来测量导体中的电流，应选用哪一种量程？I1=200mAU1=3V已知：求：解：答：U1=3VI1=200mA=0.2AU2=6VRI2根据欧姆定律得：RUI152.0311AVIURAVRUI4.015622这个导体的电阻是15Ω，当电压增加到6V时，电流是0.4A，故应选0～0.6A的量程测量电流。1、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知错误的是（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体与B导体串联起来接在电压为3V的电路中时，通过A导体的电流为0.2AD．A导体和B导体并联起来接在电压为3V的电路中时，通过B导体的电流为0.3A练习练习2、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0.6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A.1∶5B.5∶1C.1∶4D.4∶1练习3、从欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零练习4、如图所示，电源两端电压U=3V保持不变。闭合开关S，电流表A1的示数I1为0.3A，电流表A2的示数I2为0.5A。求：（1）定值电阻R1的阻值；（2）通过R2的电流；（3）电路总电阻。小结通过本节的学习知道了“一段导体中的电流，跟这段导体两端的电压成正比关系，跟这段导体的电阻成反比的关系”，即，这就是欧姆定律。R=IU表示导体的电阻值在数值上等于加在导体两端的电压与其通过电流的比值。当导体两端的电压或通过的电流为0时，此时不能认为导体的电阻为0.IRU＝在运用此定律解题时要注意“同一性、同时性、同一性”，特别注意：同学们，再见！
