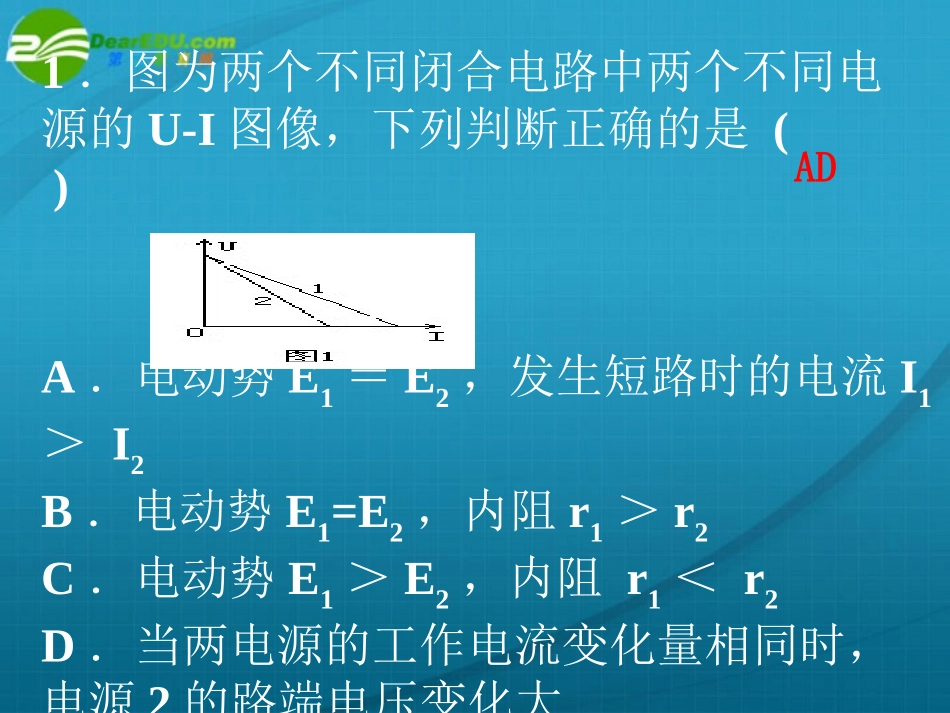

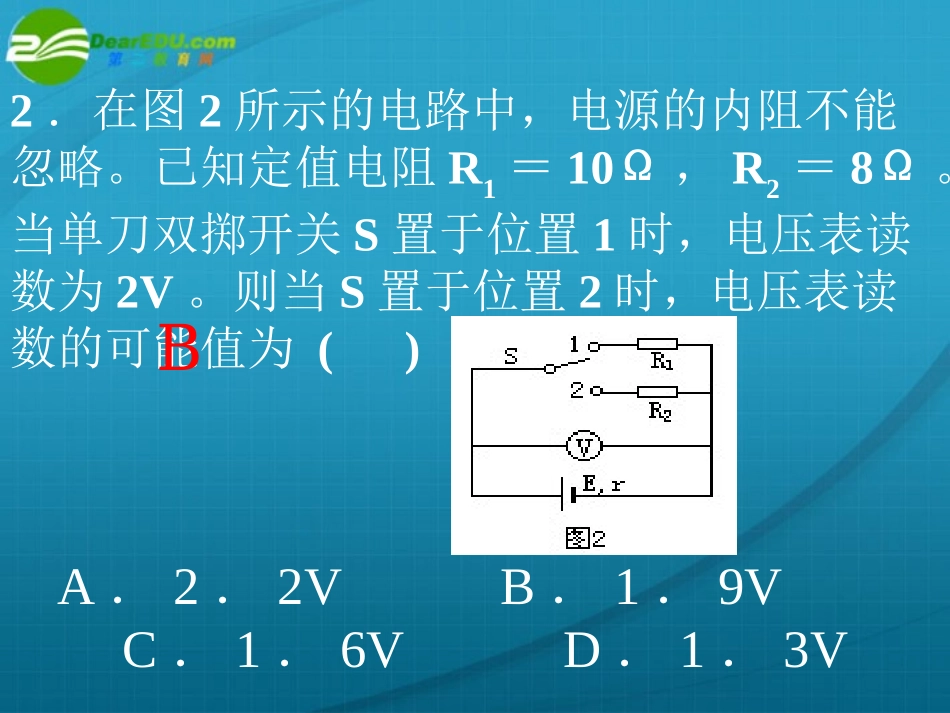

习题课习题课2.72.7闭合电路欧姆定律的闭合电路欧姆定律的应用应用1．图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是()A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大AD2．在图2所示的电路中，电源的内阻不能忽略。已知定值电阻R1＝10Ω，R2＝8Ω。当单刀双掷开关S置于位置1时，电压表读数为2V。则当S置于位置2时，电压表读数的可能值为()A．2．2VB．1．9VC．1．6VD．1．3VB3．在图3的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为()A．A灯和B灯都变亮B．A灯、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮B4．如图4所示，当滑动变阻器的滑动片P向左移动时，两电表的示数变化情况为()A．电流表示数减小，电压表示数增大B．电流表示数增大，电压表示数减小C．两表示数均增大D．两表示数均减小B5．如图所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是（）A．4W、8WB．2W、4WC．4W、6WD．2W、3WC6．如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线.若A、B的横坐标为1A，那么AB线段表示的功率等于（）A．1WB．3WC．2WD．2.5WC7．如图所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（）A．L1灯灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路B8．调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大ΔU，在这个过程中（）A．通过R1的电流增加，增加量一定等于ΔU/R1B．R2两端的电压减小，减少量一定等于ΔUC．通过R2的电流减小，但减少量一定小ΔU/R2D．路端电压增加，增加量一定等于ΔUAC9．如下右图所示的电路中，电池的电动势E=9.0V，内电阻r=2.0Ω，固定电阻R1=1.0Ω，R2为可变电阻，其阻值在0～10Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=______时，R2消耗的电功率最大.03.0Ω10．在图示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω，电阻R1=10Ω，R2=10Ω，R3=30Ω，R4=35Ω；电容器的电容C=100μF.电容器原来不带电，求接通电键K后流过R4的总电量。CQ4102＝8301010301010)(321321＝）（RRRRRRRVVRrREU38893＝VVRRRUU2603010383323CCCUQ463102210100＝解析：闭合K后外电阻闭合K后路端电压闭合K后R3两端的电压接通电键K后流过R4的总电量11．在如图所示的电路中，R1=2Ω，R2=R3=4Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V，试求：（1）I1=1A，U1=4V（2）E=6V，r＝2Ω（3）I＇=0.5A（1）电键K接a时，通过电源的电流和电源两端的电压；（2）电源的电动势和内电阻；（3）当电键K接c时，通过R2的电流.12．如图所示的是用直流电动机提升重物的装置，重物质量m=50千克，电源电动势E=110伏,r1=1欧，电动机内阻r2=4欧，不计摩擦，当匀速提升重物时，电路中的电流I=5安，试求：（1）电源的总功率和输出功率；（2）重物上升速度的大小。(g取10米／秒2)WP550＝总smv/45.0
