陕西省汉中市洋县中学高二信息技术《第一单元第2节-结构与设计》课件VIP免费

陕西省汉中市洋县中学高二信息技术《第一单元第2节-结构与设计》课件_第1页
1/69
陕西省汉中市洋县中学高二信息技术《第一单元第2节-结构与设计》课件_第2页
2/69
陕西省汉中市洋县中学高二信息技术《第一单元第2节-结构与设计》课件_第3页
3/69

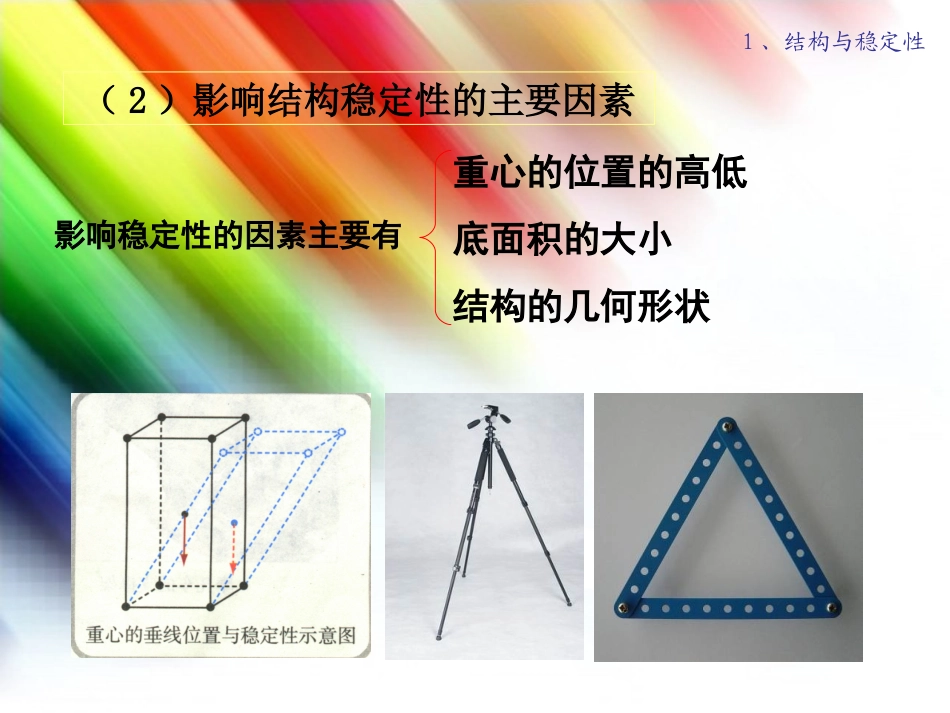

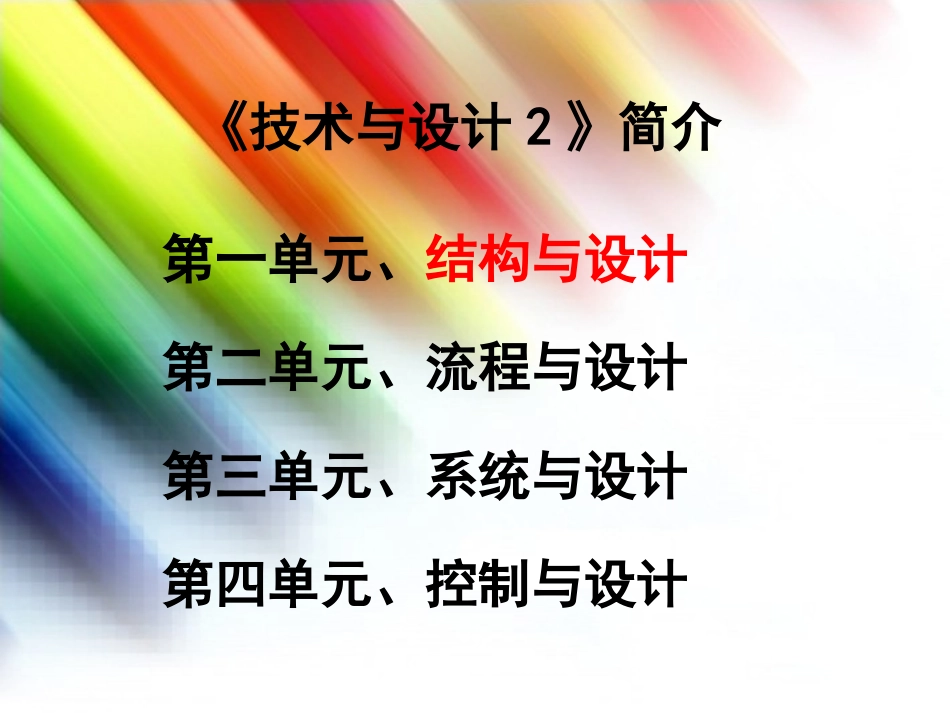

《技术与设计2》简介第一单元、结构与设计第二单元、流程与设计第三单元、系统与设计第四单元、控制与设计影响稳定性的因素主要有(2)影响结构稳定性的主要因素1、结构与稳定性重心的位置的高低底面积的大小结构的几何形状结构的重心和支面关系的试验因素一:结构的重心1、结构与稳定性物体的稳定性,与它的重垂线是否落在支面内有关。当重垂线落在支面外,则物体发生倾倒。1231、结构与稳定性因素二:结构的底座结构的底座越大越坚实,稳定性越好。注意:支撑面≠接触面1、结构与稳定性因素三:结构的形状三角形具有稳定性1、结构与稳定性A字形梯为什么载人时能够保持稳定?如果没有梯子中间的拉杆将会怎么样?1、结构与稳定性马上行动静态的自行车是如何保持稳定的案例分析1、结构与稳定性自行车在运动中为什么不会倒?自行车运动时其轮子转动时,使之具备“陀螺效应”从而给其奠定了不易倾倒的力学基础,当自行车在某一速度下前进车子抗干扰的能力是有限的,骑车人通过对车和人姿态的调节使干扰始终维持在临界之内。使其具有更好的稳定性,所以自行车在运动中不会倒。探究1、结构与稳定性请观察下面两种砖头堆法哪一种会垒的更高?并谈谈其理由。小试验1、结构与稳定性2、结构与强度(1)结构的强度结构的强度是指结构具有的抵抗被外力破坏的能力。(2)影响结构强度的主要因素有结构的形状使用的材料构件之间的连接方式影响结构强度的主要因素结构的强度与结构的形状、使用的材料、构件之间的连接方式等因素有密切的关系。2、结构与强度强度构件的连接方式使用的材料结构形状三角形是框架结构中最基本的形状之一,它结实、稳定,所用材料最少。①结构的形状2、结构与强度恐龙与拱形结构2、结构与强度阅读2、结构与强度小试验小试验2、结构与强度②结构的材料2、结构与强度不同材料构成的结构,其强度各不相同。一个坚固的梁的材料必须具有好的抗拉力、压力、剪切力和扭曲力的性能,所以,梁通常由不止一种材料制成。混泥土擅长抗压力,而钢筋擅长抗拉力。结构构件的连接方式通常有以下两类:A、铰连接:被连接的构件在连接处不能相对移动,但可相对转动,具体有松螺栓、松铆等。③结构的连接2、结构与强度B、刚连接:被连接的构件在连接处既不能相对移动,也不能相对转动,具体有榫接、胶接、焊接等。不同的材料有不同的连接方式。连接方式不同,结构的强度也不同。3、结构与功能结构不仅是事物存在的一种形式,而且对事物的功能和作用产生着直接影响。结构的变化可能导致功能的变化。雨伞和拐杖多功能起子与工具案例分析自行车的结构与功能案例分析冰上自行车什么样?探究临时摆放的屏风为什么摆成“之”字型,而不摆成一字型?练习如何赏析结构设计作品?赏析结构设计作品,可从技术与文化两个角度进行。(1)技术的角度主要有:结构的使用功能实现、结构的稳固耐用、结构造型设计的创意和表现力、材料使用的合理性,工艺制造的精湛程度等。如何赏析结构设计作品?赏析结构设计作品,可从技术与文化两个角度进行。(2)文化的角度主要有:结构的文化寓意与传达,公众认可的美学原则,反映的时代、民族、习俗方面的特征、结构的个性特征等。阅读:课本30页案例分析赵州桥饕餮,最贪吃,能吃能喝,常饰于鼎的盖子上。因它能喝水,几乎在古代桥梁外侧正中都能见到,防止大水将桥淹没。赵州桥栏板上的饕餮(仿隋朝栏板)1991年9月,赵州桥被美国土木工程师学会选定取为第十二个“国际土木工程里程碑”,并在桥北端东侧建造了“国际土木工程历史古迹”铜牌纪念碑。广西特色建筑---程阳风雨桥程阳风雨桥,形式和结构具有侗族独特的艺术风格。桥上有五座亭阁,亭阁之间长廊相接,长廊之中雕梁画栋,光彩夺目,栩栩如生,充分显示了侗族劳动人民非凡的创造才能。“廊桥”顾名思义,就是有屋檐的桥。按照泰顺先祖们的“交通规划”,在相隔一定里程的大路(石砌路)边上,要建上一座供人歇脚的风雨亭。而“廊桥”这一称谓泰顺其实是最近几年才开始采用的,几百年来,泰顺人一直称木拱廊桥为“蜈蚣桥”。泰顺--廊桥故宫文化:汉族文化的代表。建筑色彩以朱墙黄顶为主,文化:汉族文化的代表。建...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

陕西省汉中市洋县中学高二信息技术《第一单元第2节-结构与设计》课件
