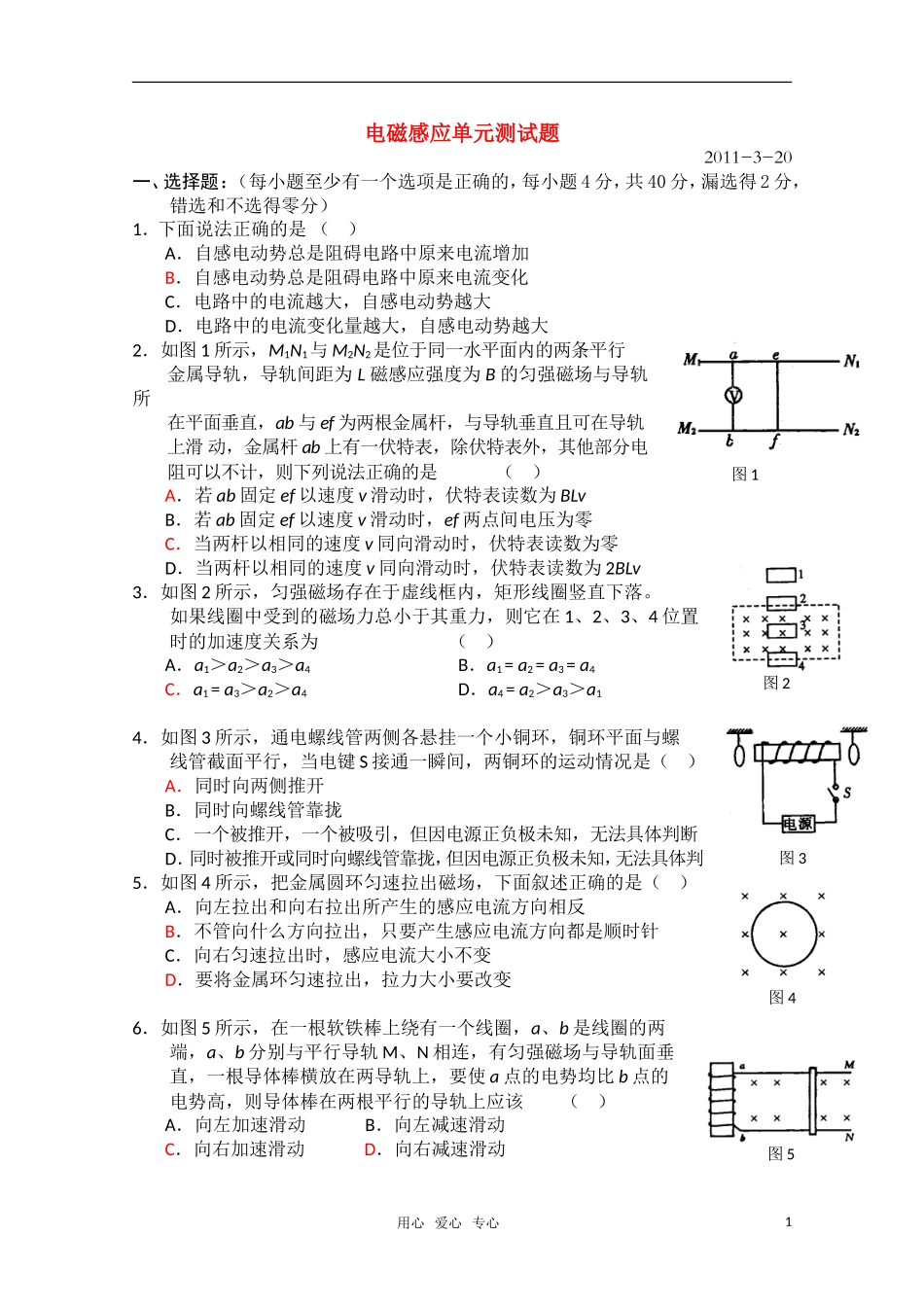

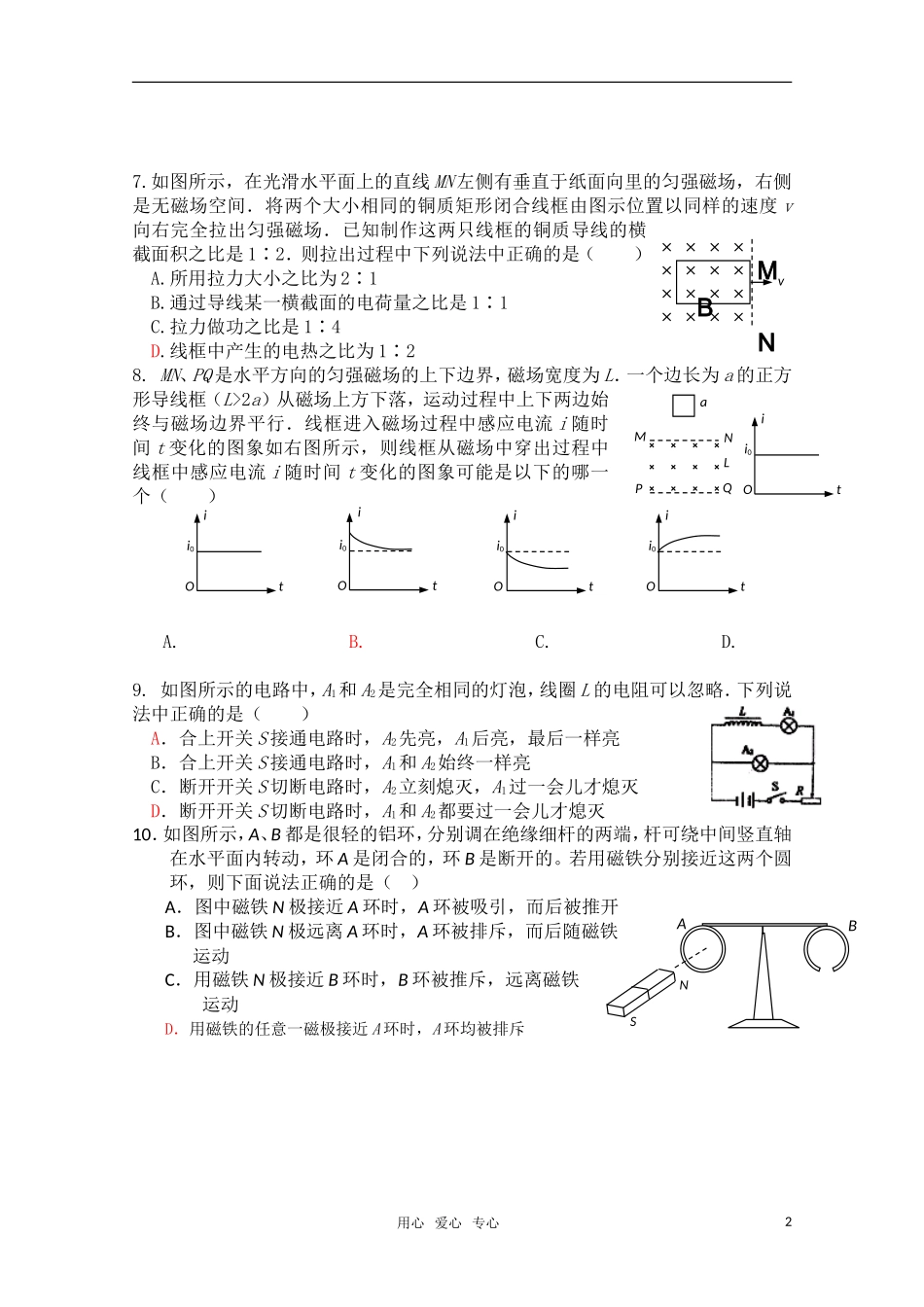

电磁感应单元测试题2011-3-20一、选择题：（每小题至少有一个选项是正确的，每小题4分，共40分，漏选得2分，错选和不选得零分）1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2．如图1所示，M1N1与M2N2是位于同一水平面内的两条平行金属导轨，导轨间距为L磁感应强度为B的匀强磁场与导轨所在平面垂直，ab与ef为两根金属杆，与导轨垂直且可在导轨上滑动，金属杆ab上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是（）A．若ab固定ef以速度v滑动时，伏特表读数为BLvB．若ab固定ef以速度v滑动时，ef两点间电压为零C．当两杆以相同的速度v同向滑动时，伏特表读数为零D．当两杆以相同的速度v同向滑动时，伏特表读数为2BLv3．如图2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为（）A．a1＞a2＞a3＞a4B．a1=a2=a3=a4C．a1=a3＞a2＞a4D．a4=a2＞a3＞a14．如图3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是（）A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判5．如图4所示，把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变6．如图5所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动用心爱心专心1图1图2图3图4图5BNvMNSBA7.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶28.MN、PQ是水平方向的匀强磁场的上下边界，磁场宽度为L．一个边长为a的正方形导线框（L>2a）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流i随时间t变化的图象如右图所示，则线框从磁场中穿出过程中线框中感应电流i随时间t变化的图象可能是以下的哪一个（）A.B.C.D.9.如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是（）A．合上开关S接通电路时，A2先亮，A1后亮，最后一样亮B．合上开关S接通电路时，A1和A2始终一样亮C．断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭10．如图所示，A、B都是很轻的铝环，分别调在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁分别接近这两个圆环，则下面说法正确的是（）A．图中磁铁N极接近A环时，A环被吸引，而后被推开B．图中磁铁N极远离A环时，A环被排斥，而后随磁铁运动C．用磁铁N极接近B环时，B环被推斥，远离磁铁运动D．用磁铁的任意一磁极接近A环时，A环均被排斥用心爱心专心2iOti0iOti0itOi0iti0OMNPQLaiOti0二、填空题11．（1）如图（1）所示为“研究电磁感应现象”的实验装置，请将图中所缺的导线补接完整。（2）已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成如图（2）所示电路，当条形磁铁按如图（2）所示情况运动时，以下判断正确的是__________A．甲图中电流表偏转方向向右B．乙图中磁...
