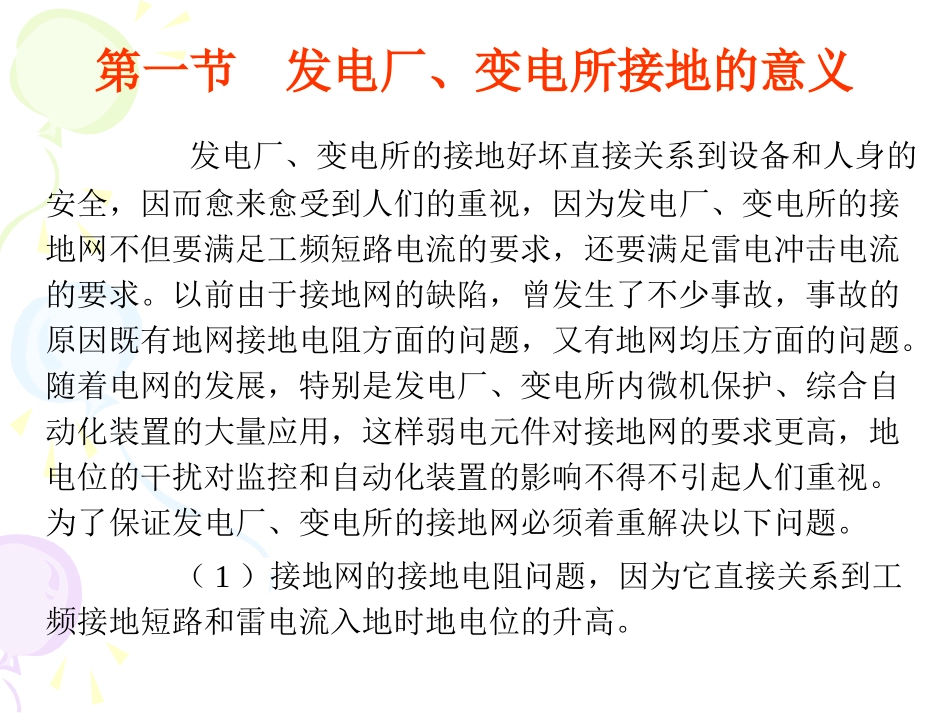

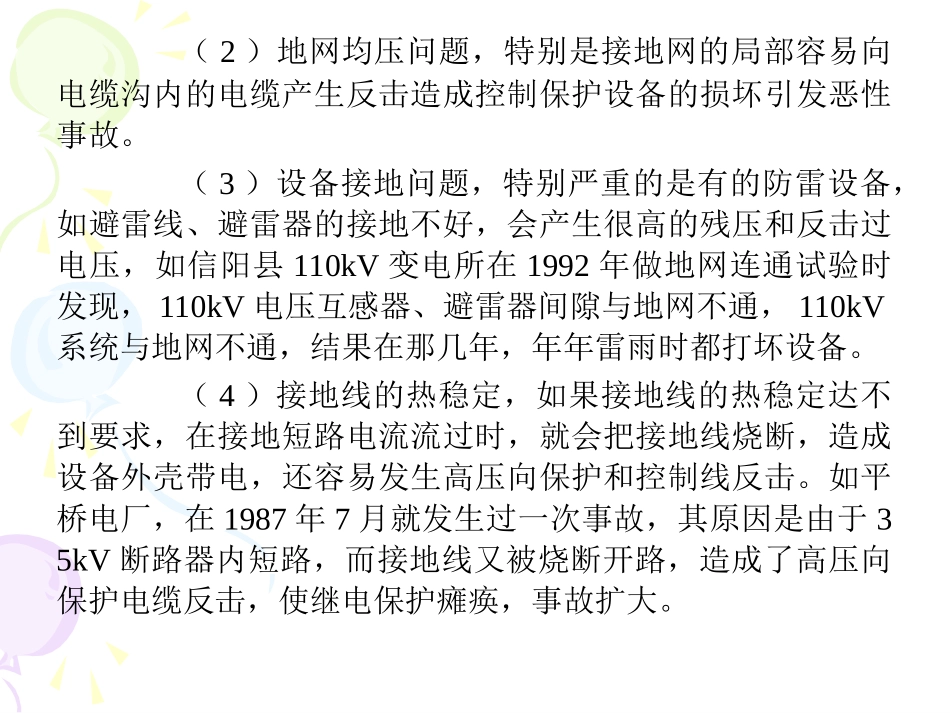

发电厂、变电发电厂、变电所的接地装置所的接地装置第一节发电厂、变电所接地的意义发电厂、变电所的接地好坏直接关系到设备和人身的安全，因而愈来愈受到人们的重视，因为发电厂、变电所的接地网不但要满足工频短路电流的要求，还要满足雷电冲击电流的要求。以前由于接地网的缺陷，曾发生了不少事故，事故的原因既有地网接地电阻方面的问题，又有地网均压方面的问题。随着电网的发展，特别是发电厂、变电所内微机保护、综合自动化装置的大量应用，这样弱电元件对接地网的要求更高，地电位的干扰对监控和自动化装置的影响不得不引起人们重视。为了保证发电厂、变电所的接地网必须着重解决以下问题。（1）接地网的接地电阻问题，因为它直接关系到工频接地短路和雷电流入地时地电位的升高。（2）地网均压问题，特别是接地网的局部容易向电缆沟内的电缆产生反击造成控制保护设备的损坏引发恶性事故。（3）设备接地问题，特别严重的是有的防雷设备，如避雷线、避雷器的接地不好，会产生很高的残压和反击过电压，如信阳县110kV变电所在1992年做地网连通试验时发现，110kV电压互感器、避雷器间隙与地网不通，110kV系统与地网不通，结果在那几年，年年雷雨时都打坏设备。（4）接地线的热稳定，如果接地线的热稳定达不到要求，在接地短路电流流过时，就会把接地线烧断，造成设备外壳带电，还容易发生高压向保护和控制线反击。如平桥电厂，在1987年7月就发生过一次事故，其原因是由于35kV断路器内短路，而接地线又被烧断开路，造成了高压向保护电缆反击，使继电保护瘫痪，事故扩大。第二节发电厂、变电所接地的一般要求一、发电厂、变电所的接地电阻1、有效接地系统和低电阻接地系统有效接地系统和低电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻应符合下列要求。一般情况下，接地装置的接地电阻应符合下式要求式中R——考虑到季节变化的最大接地电阻，Ω；I——流经接地装置的入地短路电流。A。2000RI（5）接地网的腐蚀问题，由于接地装置在地下运行，故运行条件恶劣，特别是在一些潮湿和有害气体存在的地方，或土壤呈酸性的地方最容易发生腐蚀。腐蚀接地网的电气参数会发生变化，甚至会造成电气设备的接地与地网之间，地网各部分之间形成电气上的开路，因而应受到特别的重视。（2-1）式中（2-1）中计算用流经接地装置的入地短路电流，采用在接地网内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按5-10年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。发电厂或变电所内外发生接地短路时，流经接地装置的电流可分别按下式计算max12()(1)(1)NeNeIIIKIIK（2-2）式中I——入地短路电流，AImax——发生接地短路时的最大接地短路电流，AIN——发生最大接地短路电流时，流经发电厂、变电所接地中性点的最大接地短路电流，AKe1、Ke1——分别为发电厂、变电所内或外短路时，避雷线的工频分流系数。计算用入地短路电流取两式中较大的I值。（2）当接地网的接地电阻由于受条件限制，比如土壤电阻率较高，又没法扩大地网，地下又没有可以利用的地层时，可以通过技术经济比较，适当增大接地电阻，但不得大于5Ω，其人工接地网及有关电气装置应符合以下要求：1）为防止转移电位引起的危害，对可能将接地网的高电位引向厂、所外或将低电位引向厂、所内的设施，应采取隔离措施。例如：对外的通信设备加隔离变压器；向厂、所外供电的低压线路采用架空线，其电源中性点不在厂、所内接地，改在厂、所外适当的地方接地；通向厂、所外的管道采用绝缘段、铁路轨道分别在两处加绝缘雨尾板等等。2）考虑短路电流非周期分量的影响，当接地网地位升高时，发电厂、变电所内的3-10kV阀式避雷器不应动作或动作后应承受被赋予的能量。3）设计接地网时，应验算接触电压和跨步电压。2、不接地、消弧线圈接地和高电阻接地系统不接地、消弧线圈接地和高电阻接地系统中，发电厂、变电所电气装置保护接地的接地电阻应符合下列要求。（1）高压与发电厂、变电所电力生产用低压电气装置共用的接地装置应符合下式要...
