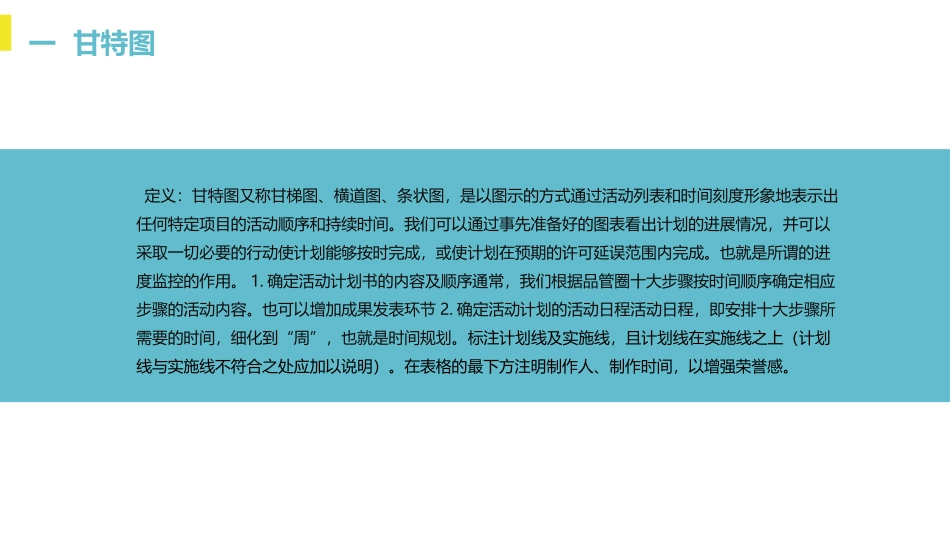

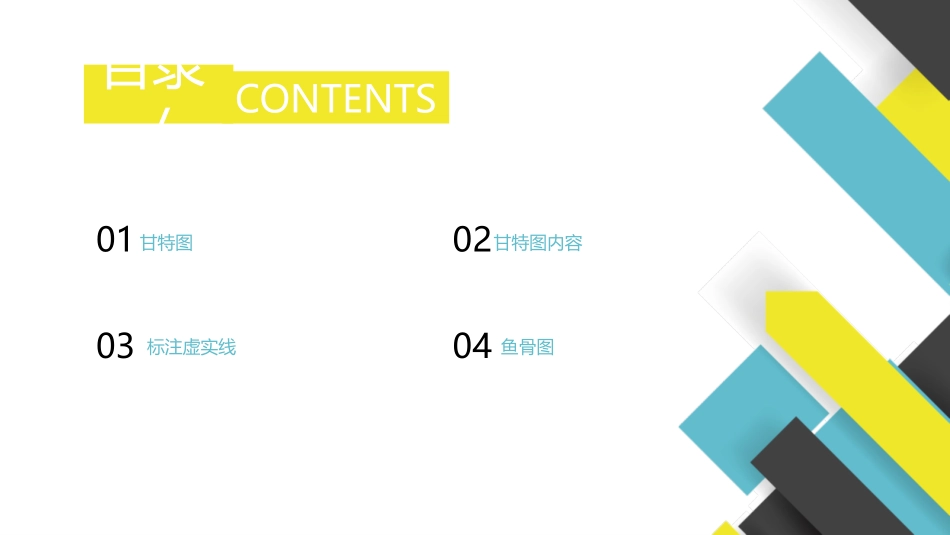

甘特图、鱼骨图的绘制演讲人：时间：XX年XX月鱼骨图CONTENTS目录/01020304甘特图甘特图内容标注虚实线定义：甘特图又称甘梯图、横道图、条状图，是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序和持续时间。我们可以通过事先准备好的图表看出计划的进展情况，并可以采取一切必要的行动使计划能够按时完成，或使计划在预期的许可延误范围内完成。也就是所谓的进度监控的作用。1.确定活动计划书的内容及顺序通常，我们根据品管圈十大步骤按时间顺序确定相应步骤的活动内容。也可以增加成果发表环节2.确定活动计划的活动日程活动日程，即安排十大步骤所需要的时间，细化到“周”，也就是时间规划。标注计划线及实施线，且计划线在实施线之上（计划线与实施线不符合之处应加以说明）。在表格的最下方注明制作人、制作时间，以增强荣誉感。一甘特图020103•1.活动周期少于6个月。•2.四大阶段时间分配不合理，即PDCA部分的时间计划错误。•3.甘特图的右侧没有注明负责人、工具方法、地点。•4.计划线与实施线不符合之处没有说明情况。•5.解析和对策拟定阶段的线重叠。•6.效果确认和标准化阶段的线重叠。常见问题确定各圈员工作分配根据每一个圈员的思维习惯、特长爱好，按照各步骤分配给合适的工作，即每个步骤落实到人。注意：有些月份有5周例如：品管圈活动计划时间从2016年12月1日至2017年4月23日，此间有20周。按照PDCA四大阶段，P：投入30%时间，即主题选定至对策拟定阶段为6周；D：投入40%时间，即对策实施与检讨阶段为8周；C：投入20%时间，即效果确认至标准化阶段为4周；A：投入10%时间，即检讨与改进阶段为2周，一共加起来为20周时间。各步骤时间分配方法1.品管圈周期时间不少于6个月。2.根据活动计划时间计算出的总周数在横坐标轴上标注相应的周次、年月时间。有些月份有5周，需要依照实际状况绘制甘特图。3.十大步骤所计划的时间要合理并按时间顺序从上到下在左侧的纵坐标轴上标注。4.将已拟定的各步骤所需时间以虚线方式标注到甘特图上，将实际进度以实线方式标注在虚线下方。实施线与计划线不符合之处要加以说明情况。5.在甘特图的右侧注明负责人、应用方法（工具）、地点注意事项1、表格没有名称2、活动周期太短2、没有标注虚实线3、四大阶段（PDCA）没有标注且分配不合理常见错误图形第1周第2周第3周第4周第1周第2周第3周第4周第1周第2周第3周第4周第1周第2周第3周第4周第5周第1周第2周第3周主题选定……者、禹评价法、头脑风暴法护理部计划拟定……者、禹、叶甘特图孕妇健康教育室现状把握…………杨、冯、郭、罗丽、蒋流程图、查检表、柏拉图科室目标设定……罗有娟、罗丽、郭、叶柱状图孕妇健康教育室解析……___孙、冯、李、罗有娟、郭鱼骨图孕妇健康教育室对策拟定……▁▁艾、罗丽、蒋、叶评价法、头脑风暴法孕妇健康教育室对策实施与检讨……………………………………李、冯、艾、郭PDCA孕妇健康教育室、病房效果确认………………杨、冯、李、罗有娟流程图、查检图、柏拉图孕妇健康教育室标准化……杨、孙、禹、罗有娟、艾流程图孕妇健康教育室检讨与改进……者、孙、禹、李头脑风暴法孕妇健康教育室成果发表……郭、罗丽、蒋、叶制作PPT孕妇健康教育室注：计划线…………实施线______月份周次步骤2016.12.01--12.312017.01.01--01.282017.01.29--02.252017.02.26--04.012017.04.02--04.23负责人工具方法A10%地点P30%D40%C20%提高护士针刺伤防护措施的正确执行率活动计划表（甘特图）常见错误图形月份周次步骤负责人品管工具地点1周2周3周4周5周主题选定、、、评价法办公室活动计划拟定、、、甘特图办公室现状把握、、、查检表、流程图、柏拉图办公室目标设定、、、办公室解析、、、柏拉图、鱼骨图、查检表办公室对策拟定、、、L型矩阵图办公室对策实施与检讨、、、PDCA办公室效果确认、、、柏拉图、推移图、雷达图办公室标准化、、、流程图办公室检讨与改进、、、办公室成果发表、、、办公室说明：计划进度：实际进度：常见错误图形1、表格没有名称2、活动周期太短2、没有标注虚实线3、四大阶段（PDCA）没有标注4、右侧没有注明负责...
