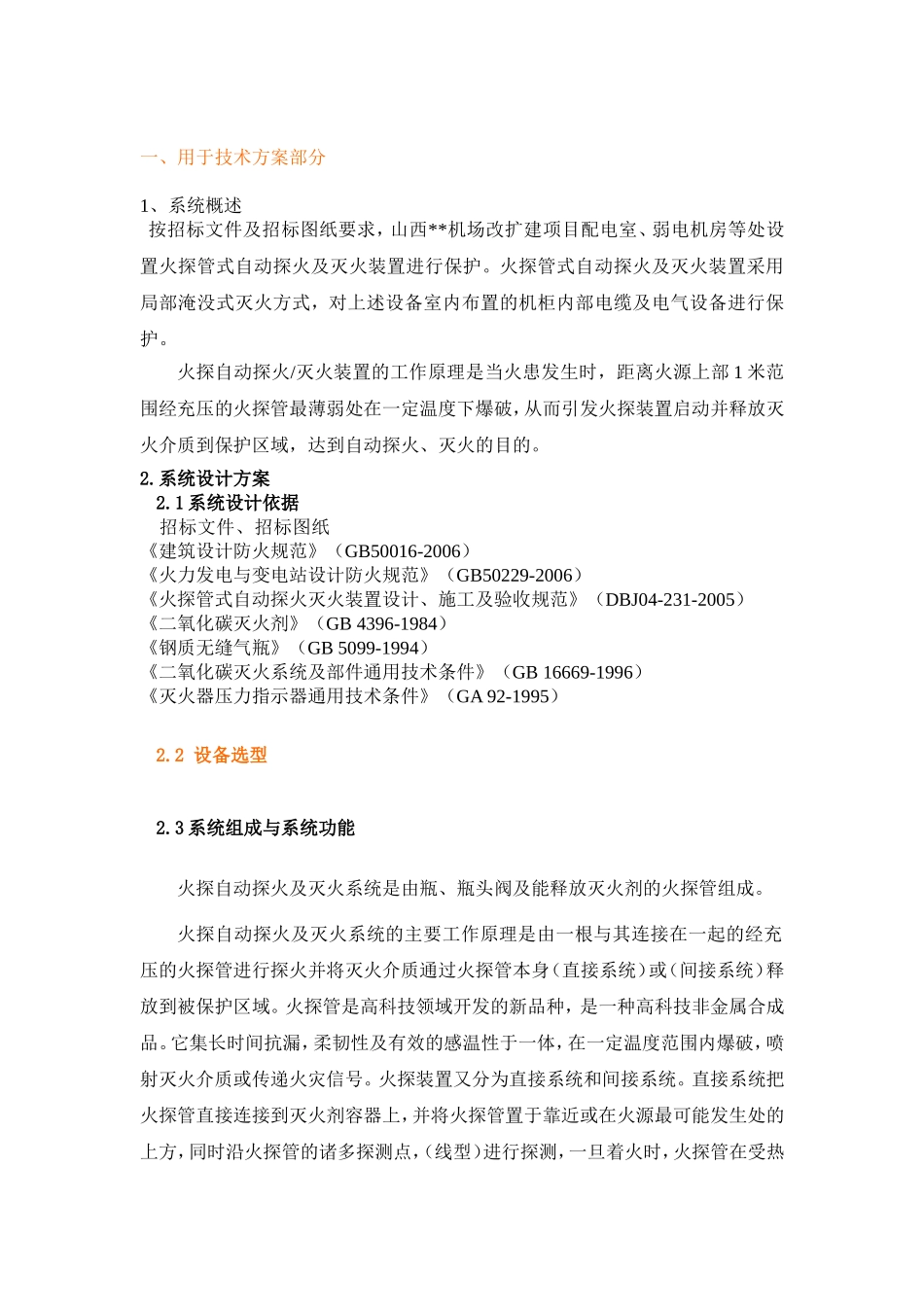

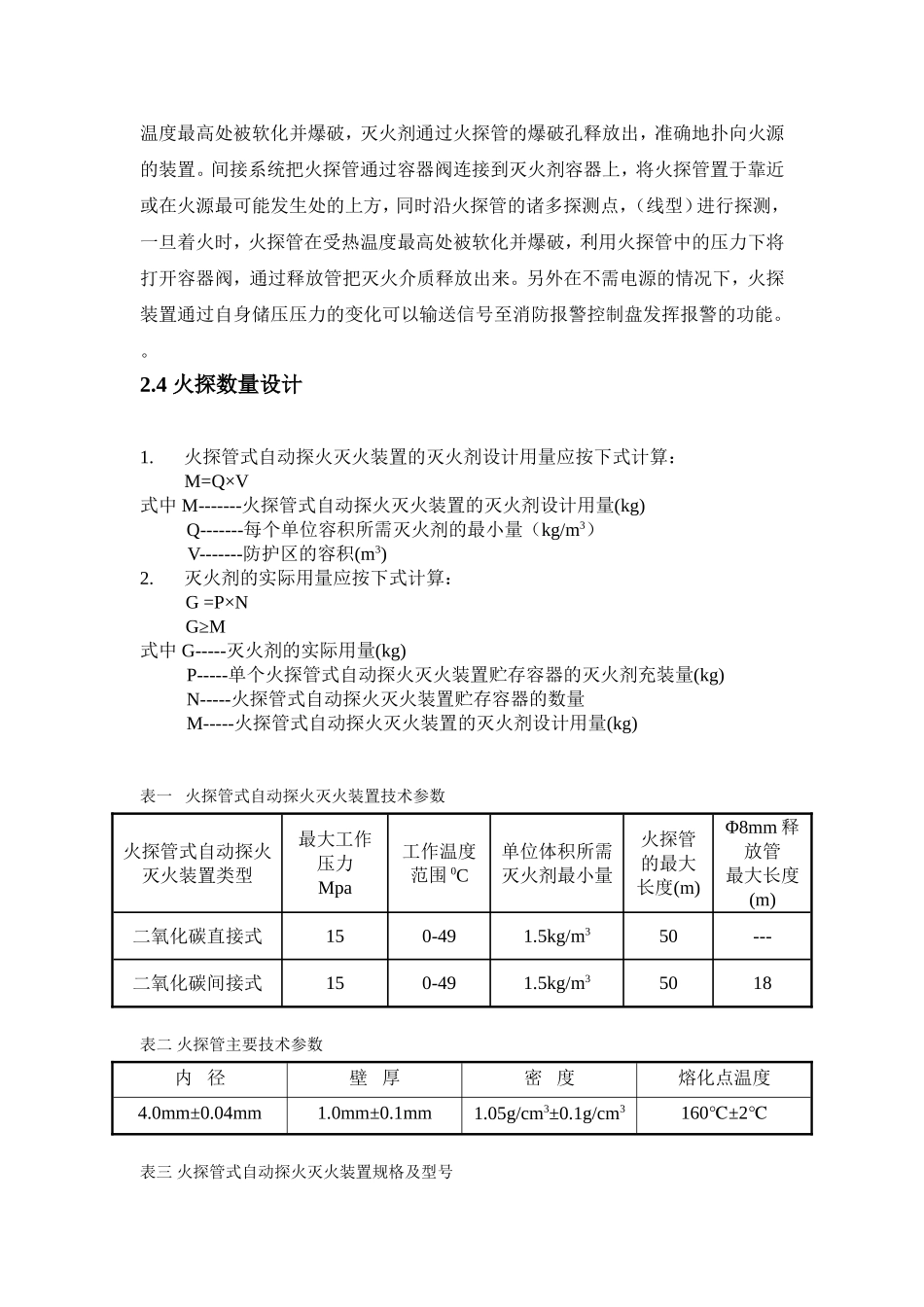

一、用于技术方案部分1、系统概述按招标文件及招标图纸要求，山西**机场改扩建项目配电室、弱电机房等处设置火探管式自动探火及灭火装置进行保护。火探管式自动探火及灭火装置采用局部淹没式灭火方式，对上述设备室内布置的机柜内部电缆及电气设备进行保护。火探自动探火/灭火装置的工作原理是当火患发生时，距离火源上部1米范围经充压的火探管最薄弱处在一定温度下爆破，从而引发火探装置启动并释放灭火介质到保护区域，达到自动探火、灭火的目的。2.系统设计方案2.1系统设计依据招标文件、招标图纸《建筑设计防火规范》（GB50016-2006）《火力发电与变电站设计防火规范》（GB50229-2006）《火探管式自动探火灭火装置设计、施工及验收规范》（DBJ04-231-2005）《二氧化碳灭火剂》（GB4396-1984）《钢质无缝气瓶》（GB5099-1994）《二氧化碳灭火系统及部件通用技术条件》（GB16669-1996）《灭火器压力指示器通用技术条件》（GA92-1995）2.2设备选型2.3系统组成与系统功能火探自动探火及灭火系统是由瓶、瓶头阀及能释放灭火剂的火探管组成。火探自动探火及灭火系统的主要工作原理是由一根与其连接在一起的经充压的火探管进行探火并将灭火介质通过火探管本身（直接系统）或（间接系统）释放到被保护区域。火探管是高科技领域开发的新品种，是一种高科技非金属合成品。它集长时间抗漏，柔韧性及有效的感温性于一体，在一定温度范围内爆破，喷射灭火介质或传递火灾信号。火探装置又分为直接系统和间接系统。直接系统把火探管直接连接到灭火剂容器上，并将火探管置于靠近或在火源最可能发生处的上方，同时沿火探管的诸多探测点，（线型）进行探测，一旦着火时，火探管在受热温度最高处被软化并爆破，灭火剂通过火探管的爆破孔释放出，准确地扑向火源的装置。间接系统把火探管通过容器阀连接到灭火剂容器上，将火探管置于靠近或在火源最可能发生处的上方，同时沿火探管的诸多探测点，（线型）进行探测，一旦着火时，火探管在受热温度最高处被软化并爆破，利用火探管中的压力下将打开容器阀，通过释放管把灭火介质释放出来。另外在不需电源的情况下，火探装置通过自身储压压力的变化可以输送信号至消防报警控制盘发挥报警的功能。。2.4火探数量设计1.火探管式自动探火灭火装置的灭火剂设计用量应按下式计算：M=Q×V式中M-------火探管式自动探火灭火装置的灭火剂设计用量(kg)Q-------每个单位容积所需灭火剂的最小量（kg/m3）V-------防护区的容积(m3)2.灭火剂的实际用量应按下式计算：G=P×NG≥M式中G-----灭火剂的实际用量(kg)P-----单个火探管式自动探火灭火装置贮存容器的灭火剂充装量(kg)N-----火探管式自动探火灭火装置贮存容器的数量M-----火探管式自动探火灭火装置的灭火剂设计用量(kg)表一火探管式自动探火灭火装置技术参数火探管式自动探火灭火装置类型最大工作压力Mpa工作温度范围0C单位体积所需灭火剂最小量火探管的最大长度(m)Φ8mm释放管最大长度(m)二氧化碳直接式150-491.5kg/m350---二氧化碳间接式150-491.5kg/m35018表二火探管主要技术参数内径壁厚密度熔化点温度4.0mm±0.04mm1.0mm±0.1mm1.05g/cm3±0.1g/cm3160±2℃℃表三火探管式自动探火灭火装置规格及型号装置类型型号灭火剂充装量有效保护范围公称压力(Mpa)最大工作压力(Mpa)火探管长度(m)释放管长度(m)系统类型二氧化碳(CO2)火探灭火装置FD-I-C66kg-5%4.0m35.171542--直接式FD-I-C6/4545kg-5%30m312m间接式表四、防护区主要技术参数项目装置灭火剂设计浓度%有效保护范围公称最大工作压力(Mpa)系统火探管熔化点温度工作温度类型压力(Mpa)类型1配电柜、弱电机房二氧化碳火探灭火装置CO260%4m3/套5.1715直接式160℃±2℃0℃～49℃2柴油发电机/储油间二氧化碳火探灭火装置CO260%30m3/套5.1715间接式160℃±2℃0℃～49℃2.5系统接口火探装置一旦报警，将通过系统所配置的报警器发出报警音提示工作人员查看现场火情，并将报警信号通过开关量信号由模块传输至火灾报警系统。2.6系统运行的可靠性独特的灭火效果，能有效地把火患扑灭在萌芽状态。装置释放时，无需使用电源。最适合无人值守而需重点保护的设备和场所...
