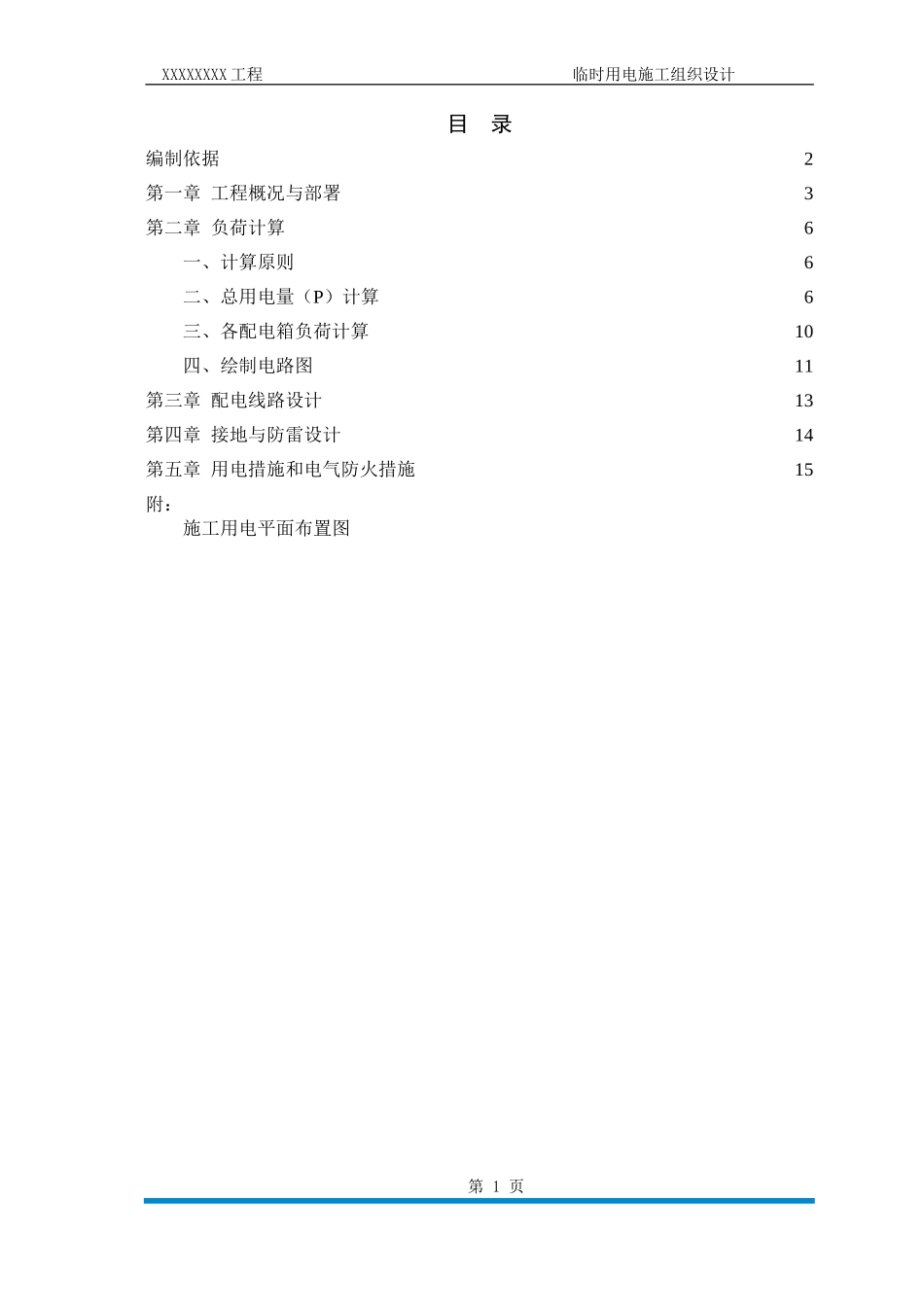

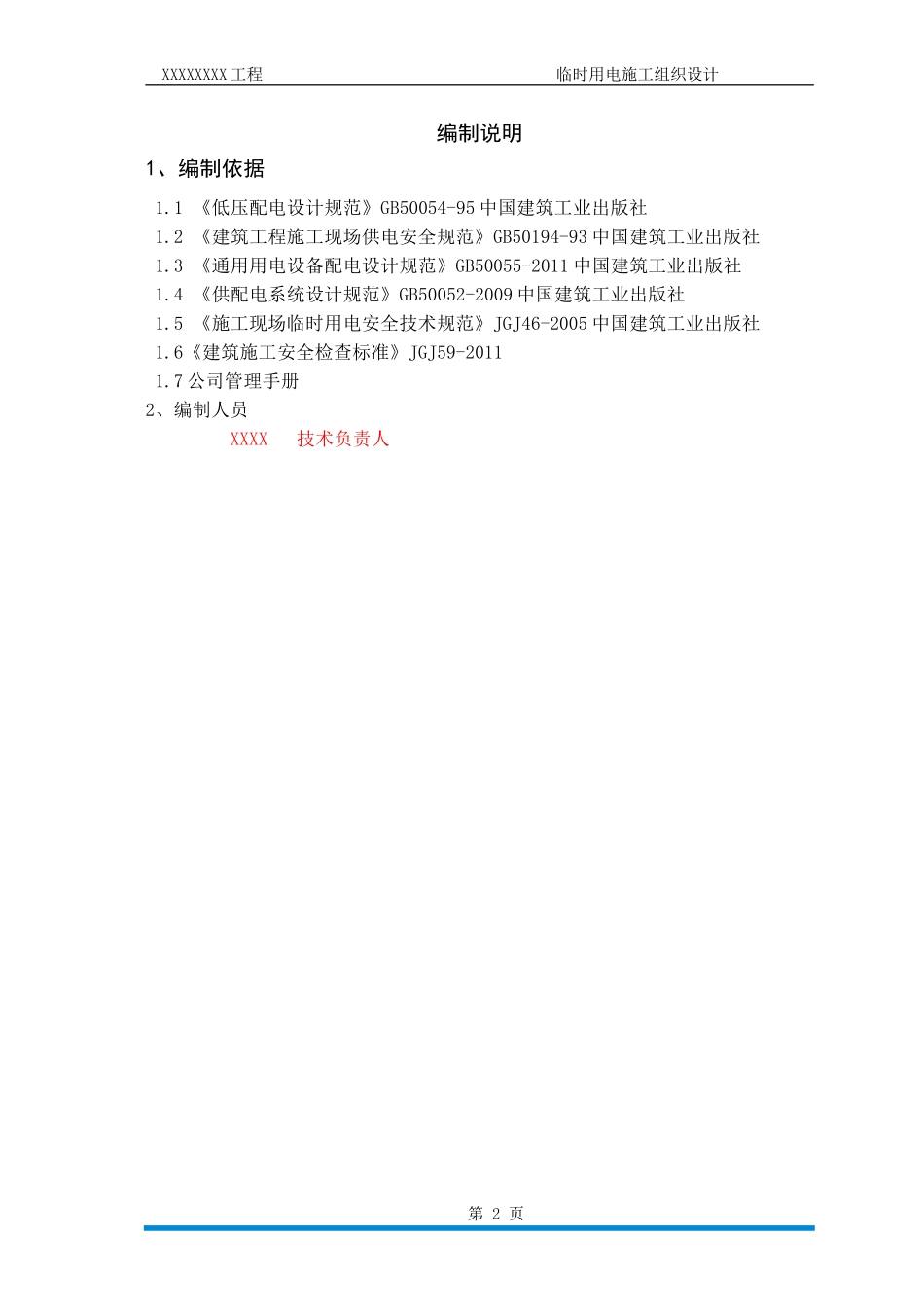

XXXXXXXX工程临时用电施工组织设计目录编制依据2第一章工程概况与部署3第二章负荷计算6一、计算原则6二、总用电量（P）计算6三、各配电箱负荷计算10四、绘制电路图11第三章配电线路设计13第四章接地与防雷设计14第五章用电措施和电气防火措施15附：施工用电平面布置图第1页XXXXXXXX工程临时用电施工组织设计编制说明1、编制依据1.1《低压配电设计规范》GB50054-95中国建筑工业出版社1.2《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社1.3《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社1.4《供配电系统设计规范》GB50052-2009中国建筑工业出版社1.5《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社1.6《建筑施工安全检查标准》JGJ59-20111.7公司管理手册2、编制人员XXXX技术负责人第2页XXXXXXXX工程临时用电施工组织设计第一章工程概况1.1工程概况XXXXXXXX工程是XXXXXXXX公司开发的大型中高档楼盘。建筑基地周边道路：XXXXXXXX路，交通较为便利。XXXXXXXX工程：建筑面积约为107216.25m2，3#栋地下室为2层，其余地下室为1层。地下车库有停车位692个，地上有停车位212个，共计904个。工程建设概况一览表序号内容说明与要求1工程名称XXXXXXXX工程2建设地点xxxxx3业主XXXXXXXX有限公司4设计单位5建设规模6建设工期7工程质量优良工程8承包方式工程总承包9主要用途商住1.2主要机械设备投入情况由于该工程具有体量大、所投入的设备多、用电总功率大等特点。因此，对整个工程现场用电应该实行统一管理，统一布设的用电控制措施。根据本工程具体情况及项目策划，拟将投入使用的设备主要有塔式起重机5台、人货电梯5台、输送泵4台（1台备用）、对焊机3台以及其它施工用的小型设备若干。如：切断机、弯曲机、水泵、振动泵、木工机械等。为安全顺利地施工，对上述这些用电较大的设备按区段采取分线路供电方法进行用电控制。1.3主要设备布置主要施工设备、机具的布置详见《施工用电平面布置图》。二、施工用电部署2.1临时配电房现场有总配电柜1个，位于场地的东北角，主要对施工现场、办公区进行供电，详见临时用电平面布置图（民工生活区另行布置）。布线均采用三相五线制。将施工现场分为3个回路，共设3个一级配电箱，1#配电箱负责生产一区用电，2#配电箱负责生产二区用电，3#配电箱负责生产三区及办公区用电。2.2现场主要用电设备（见表1）表1现场主要用电设备统计用电区域/设备名称规格数量额定功率管理人空调挂式200.88×20=17.6kW空调柜式52.21×5=11.05kW电脑200.4×20=8kW第3页XXXXXXXX工程临时用电施工组织设计员办公区复印机21.5×2=3kW打印机30.1×3=0.3kW饮水机80.4×8=3.2kW冰柜10.5kW热水器23×2=6kW照明600.04×60=2.4kW小计52.05kW生产一区塔吊TC5610/5013342×3=612kW镝灯3.5kW63.5×6=21kW人货电梯/340×3=120kW电渣压力焊ENS240kW振动棒1.5kW41.5×4＝6kW输送泵HBT60175kW圆盘锯φ30034.4×3=13.2kW交流电焊机321×3=63kVA钢筋切断机GT-40-117.5kW钢筋弯曲机GW-4013kW钢筋调直机TQ4-1419kW钢筋对焊机1100kVA小计541.7kw生产二区塔吊TC5610/5013142×1=42kW镝灯3.5kW23.5×2=7kW人货电梯/240×2=80kW电渣压力焊ENS240kW振动棒1.5kW41.5×4＝6kW输送泵HBT60150kW圆盘锯φ30034.4×3=13.2kW交流电焊机321×3=63kVA钢筋切断机GT-40-117.5kW钢筋弯曲机GW-4013kW钢筋调直机TQ4-1419kW钢筋对焊机1100kVA小计541.7kW2.3电缆线的敷设业主提供的变压器至一级配电屏的导线通过电缆沟埋地敷设，配电屛至二级配电箱的导线一般也通过电缆沟埋地敷设。临时用电线路在场内加塑料套管沿建筑物四周暗敷埋设，再设支路引入需用地点。楼层用电采用垂直布线，室内临时照明附墙（柱）安装,均采用塑料管保护电缆。进配电箱的电缆须穿管保护。第4页XXXXXXXX工程临时用电施工组织设计第5页XXXXXXXX工程临时用电施工组织设计第二章负荷计算一、计算原则1.1施工现场供电系统采用TN－S(三相五线制)，根据《施工现场临时用电安全技术规范JGJ46-2005》的规定，配电系统实行三级配电，三级保护。1.2建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时...
