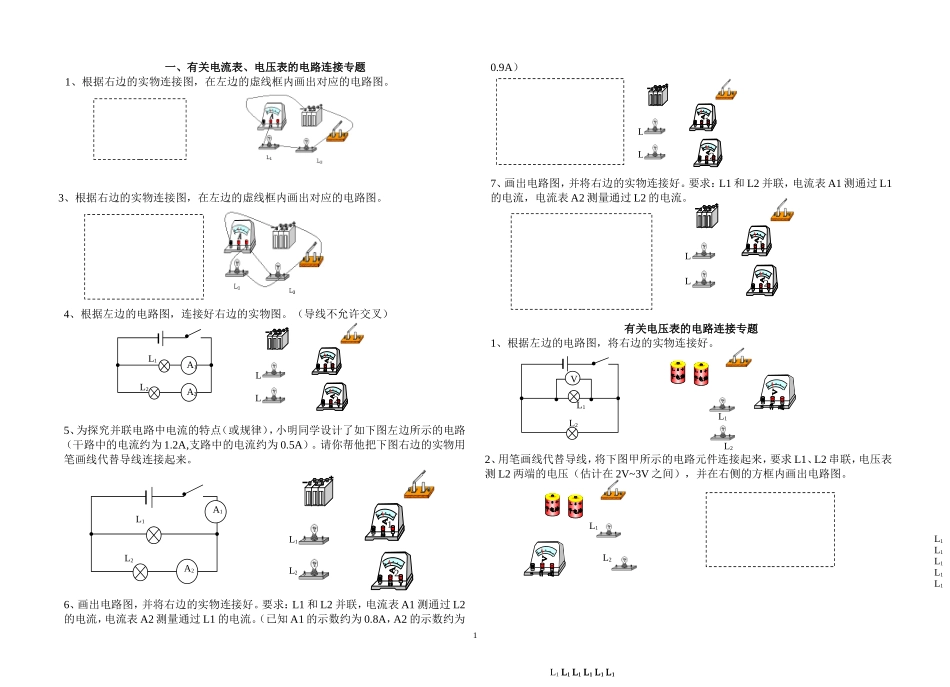

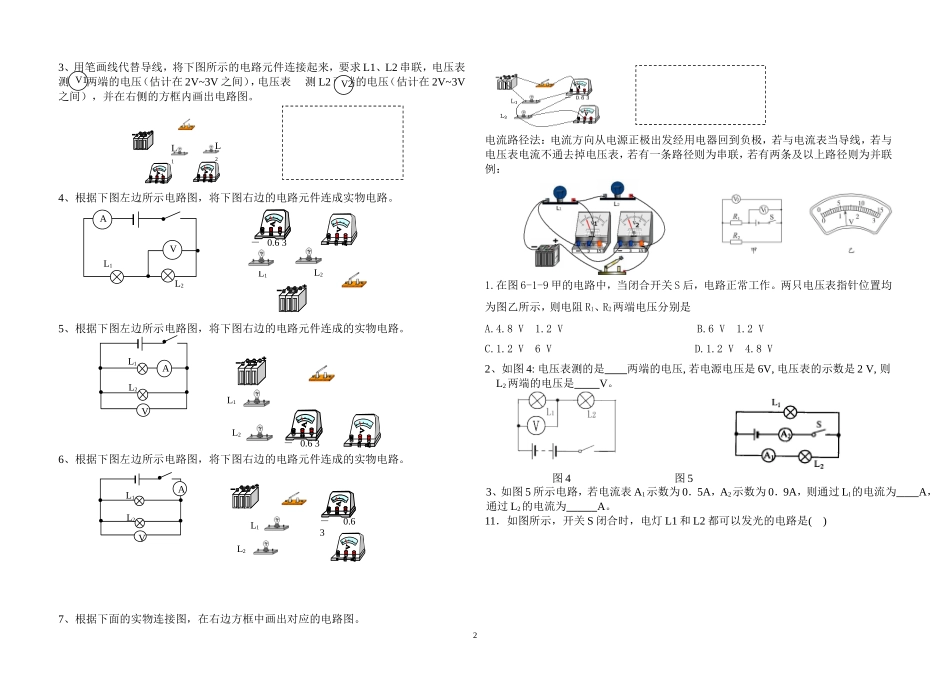

一、有关电流表、电压表的电路连接专题1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。4、根据左边的电路图，连接好右边的实物图。（导线不允许交叉）5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。请你帮他把下图右边的实物用笔画线代替导线连接起来。6、画出电路图，并将右边的实物连接好。要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。（已知A1的示数约为0.8A，A2的示数约为0.9A）7、画出电路图，并将右边的实物连接好。要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。有关电压表的电路连接专题1、根据左边的电路图，将右边的实物连接好。2、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L1L2L1L1L2VL1L2A1A2L1L212L1L2L1L212A1A2L1L212L1L212L2L13、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表测L1两端的电压（估计在2V~3V之间），电压表测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。7、根据下面的实物连接图，在右边方框中画出对应的电路图。专题二：电路分析电流路径法：电流方向从电源正极出发经用电器回到负极，若与电流表当导线，若与电压表电流不通去掉电压表，若有一条路径则为串联，若有两条及以上路径则为并联例：1.在图6-1-9甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是A.4.8V1.2VB.6V1.2VC.1.2V6VD.1.2V4.8V2、如图4:电压表测的是两端的电压,若电源电压是6V,电压表的示数是2V,则L2两端的电压是V。图4图53、如图5所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为A，通过L2的电流为A。11．如图所示，开关S闭合时，电灯L1和L2都可以发光的电路是()2V1V2L1L2AV－0.63L2L1L1L2AV－0.63L2L1L1L2AV－0.63L2L121L2L14．如图所示，下列关于电表甲、乙、丙的名称和作用以及灯L1、L2的连接的是说法正确的是（）A．甲是电流表，测L1，的电流B．乙是电流表，测L2的电流C．丙是电流表，测L2的电流5．某家庭电路中有冰箱、彩电、洗衣机各一台、两盏灯，这些用电器之间都是并联的，工作电流分别为2A、500mA、1.5A、0.3A、450mA．若干路总电流不允许超过5A，通过计算回答，这些用电器能否同时工作？6．如图甲所示的电路，当开关S闭合后，两灯都发光．这时两个电流表A1、A2指针所指的位置都如图乙所示．求：（1）通过灯L1的电流（2）通过灯L2的电流电路故障：1.如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路2.如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路3、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路4、在如图3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是BＡ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路5．如图所...
