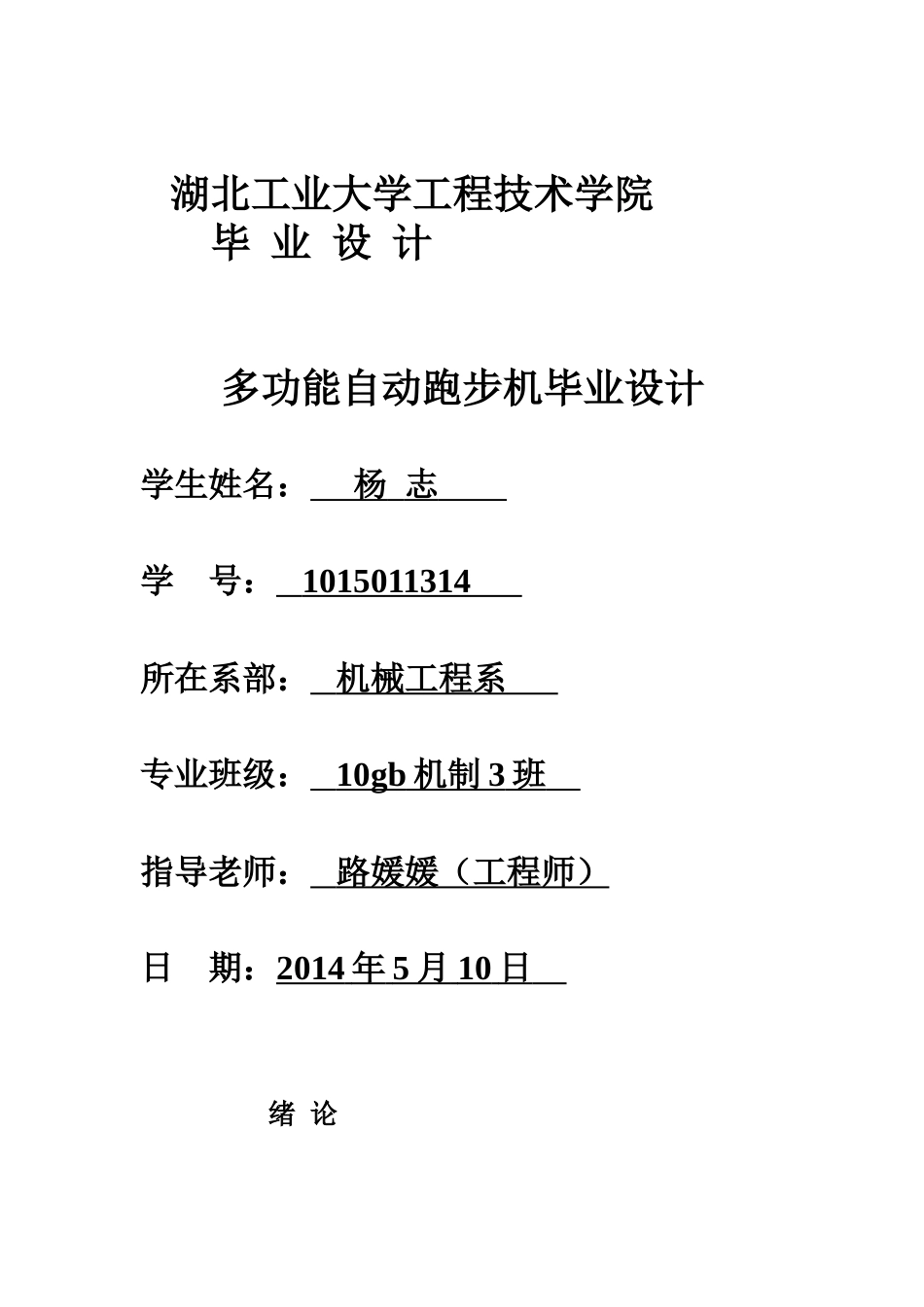

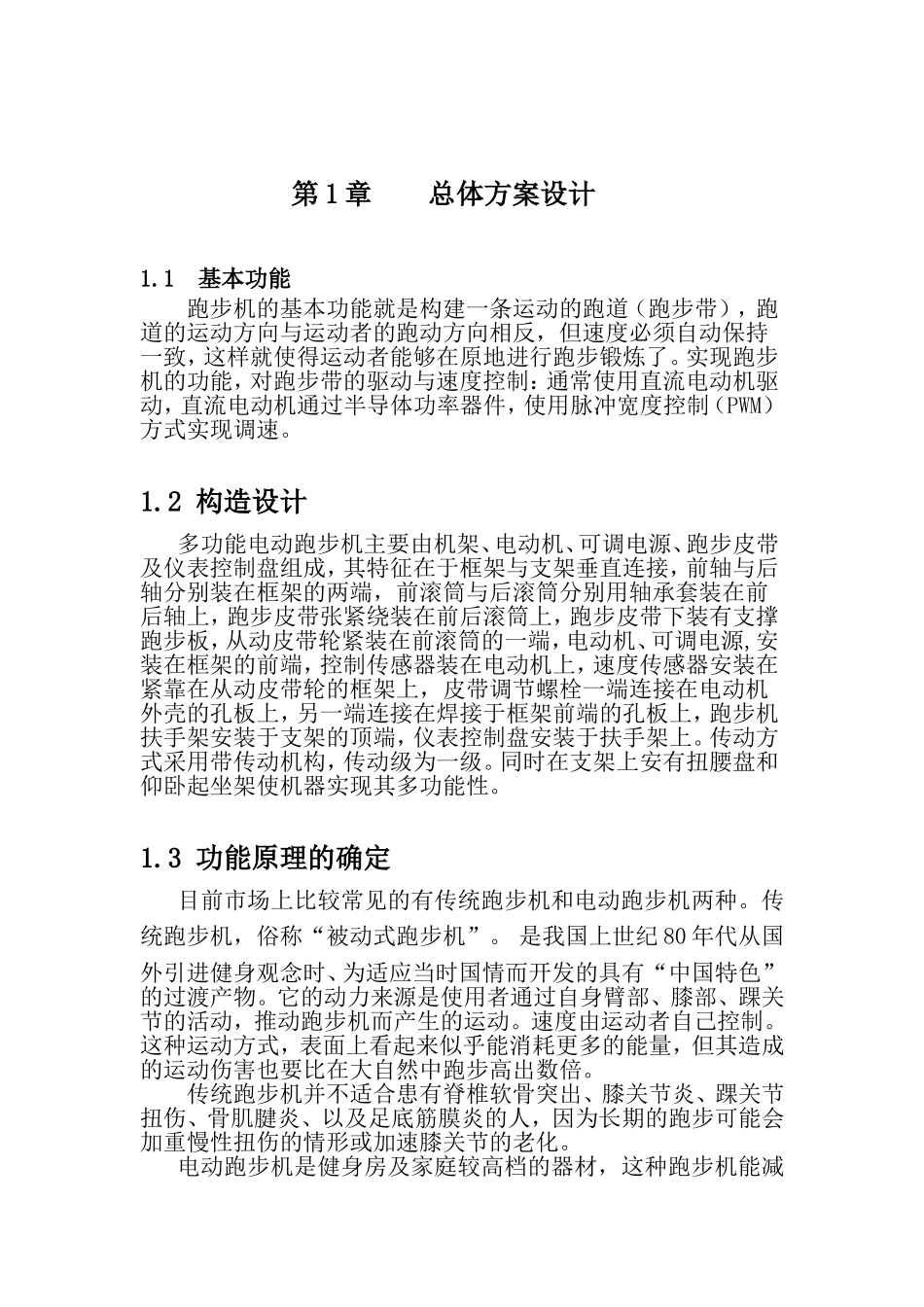

湖北工业大学工程技术学院毕业设计多功能自动跑步机毕业设计学生姓名：杨志学号：1015011314所在系部：机械工程系专业班级：10gb机制3班指导老师：路媛媛（工程师）日期：2014年5月10日绪论当今社会随着经济和科技的不断发展，人们的生活水平得到了很大提高。因此人们对身体健康的重视程度也在不断的加强，而在体育锻炼方面的消费相应的也在飞速的提高。近年来在我国，作为健身活动中主要使用的器材——跑步机的产量每年都以超过25%的速度在增长。但随着社会的发展，我国对能源的需求也在不断的增加，用电需求量每年也是在大幅度的攀升。而用于发电的自然资源绝大部分是不可再生的，人类在发展经济的同时，对自然资源的肆意开发和对环境的无偿利用，已经造成了生态破坏、资源短缺、环境污染等重大问题。我国传统能源资源十分有限，世界能源供应市场危机不断，因而不允许我国长期的高能消费。电动跑步机，又名电动跑台，是多年来国际流行的大众健身器材，通过电机带动跑带使人以不同的速度被动地跑步或走动。由于电动跑步机上的电子辅助装备功能非常多，锻炼者可体验不同的跑步环境，如平地跑、上坡跑、丘陵跑、变速跑等，个人可以根据自己的锻炼目的进行锻炼。跑步机在健身者运动时能显示出跑步时的速度、时间、心率、热量、节拍、距离等指标，使健身者能够随时根据自身的身体状况调节训练强度。跑步机双面宽厚的跑带带给您草地般舒适感觉，马力强劲的电机带给您澎湃恒久的动力，灵敏的控制器配合芯片使您在跑步过程中随心所欲，坚固的钢架以及防爆冲装置使您的安全尽在掌握。电跑使您在繁忙的工作之余仍然可以尽享运动的乐趣。第1章总体方案设计1.1基本功能跑步机的基本功能就是构建一条运动的跑道（跑步带），跑道的运动方向与运动者的跑动方向相反，但速度必须自动保持一致，这样就使得运动者能够在原地进行跑步锻炼了。实现跑步机的功能，对跑步带的驱动与速度控制：通常使用直流电动机驱动，直流电动机通过半导体功率器件，使用脉冲宽度控制（PWM）方式实现调速。1.2构造设计多功能电动跑步机主要由机架、电动机、可调电源、跑步皮带及仪表控制盘组成，其特征在于框架与支架垂直连接，前轴与后轴分别装在框架的两端，前滚筒与后滚筒分别用轴承套装在前后轴上，跑步皮带张紧绕装在前后滚筒上，跑步皮带下装有支撑跑步板，从动皮带轮紧装在前滚筒的一端，电动机、可调电源,安装在框架的前端，控制传感器装在电动机上，速度传感器安装在紧靠在从动皮带轮的框架上，皮带调节螺栓一端连接在电动机外壳的孔板上，另一端连接在焊接于框架前端的孔板上，跑步机扶手架安装于支架的顶端，仪表控制盘安装于扶手架上。传动方式采用带传动机构，传动级为一级。同时在支架上安有扭腰盘和仰卧起坐架使机器实现其多功能性。1.3功能原理的确定目前市场上比较常见的有传统跑步机和电动跑步机两种。传统跑步机，俗称“被动式跑步机”。是我国上世纪80年代从国外引进健身观念时、为适应当时国情而开发的具有“中国特色”的过渡产物。它的动力来源是使用者通过自身臂部、膝部、踝关节的活动，推动跑步机而产生的运动。速度由运动者自己控制。这种运动方式，表面上看起来似乎能消耗更多的能量，但其造成的运动伤害也要比在大自然中跑步高出数倍。传统跑步机并不适合患有脊椎软骨突出、膝关节炎、踝关节扭伤、骨肌腱炎、以及足底筋膜炎的人，因为长期的跑步可能会加重慢性扭伤的情形或加速膝关节的老化。电动跑步机是健身房及家庭较高档的器材，这种跑步机能减轻传统训练对关节的冲击，避免运动受伤，比自然跑步有明显的优势。跑步时后脚跟先着地，顺着跑带方向运动。手脚模仿跑步的动作，前后挥动，从而使全身肌肉得到均衡的锻炼。由于跑带的运动方向与脚步移动的方向一致，韧带部位的扭力就抵消了，跑起来非常舒适。康复者、儿童、老年人也可以保持身体平衡，从而集中精力安心锻炼。如果增加运动量，可以加快舞动手脚的速度。用电动跑步机能消除关节的负载，不但能减肥健身，还有益于受伤后身体的恢复。它通过电机带动跑带使人以不同的速度被动地跑步或走动。由于被动地形成跑和走，从动作外形上看...
