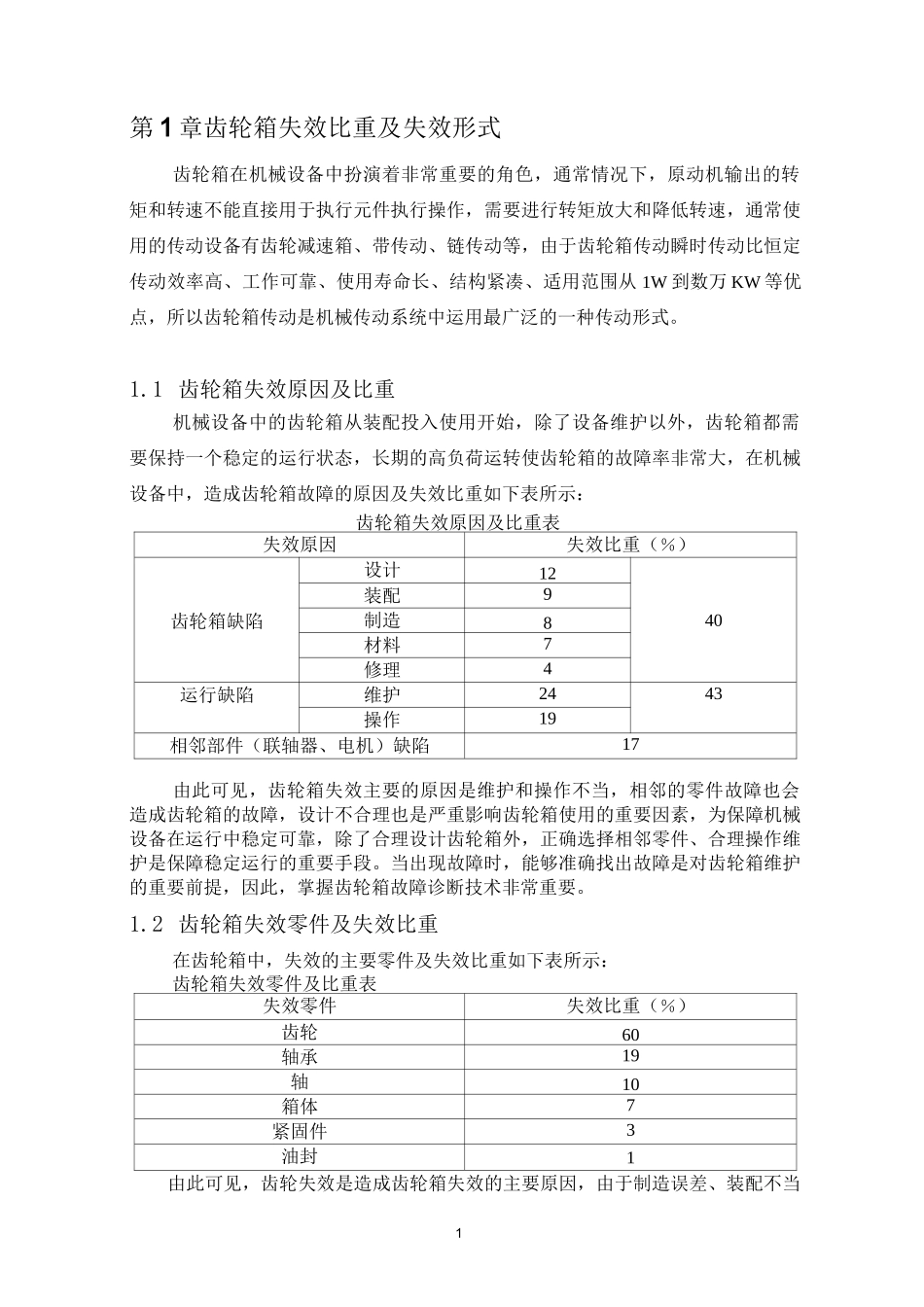

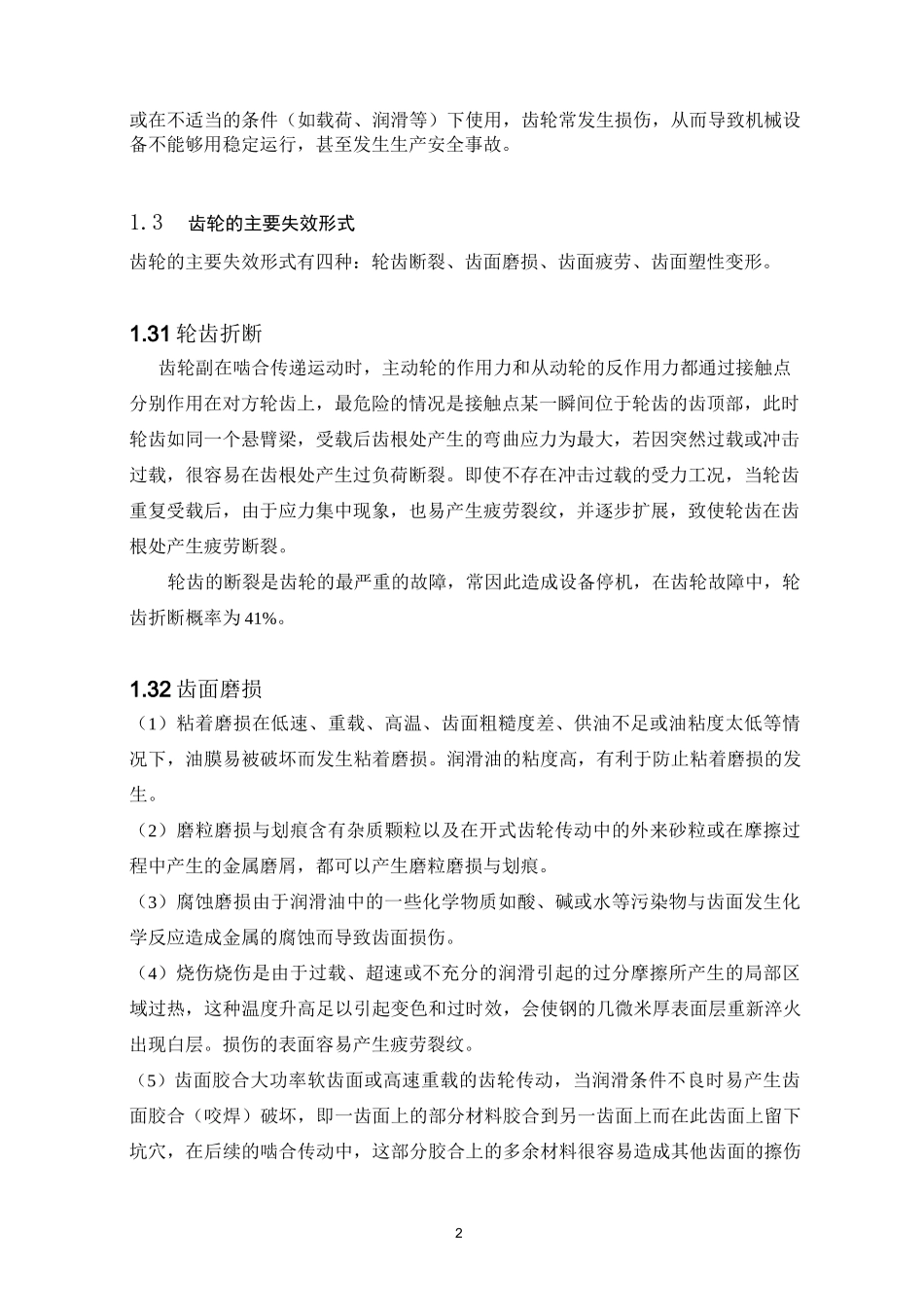

1第1章齿轮箱失效比重及失效形式齿轮箱在机械设备中扮演着非常重要的角色，通常情况下，原动机输出的转矩和转速不能直接用于执行元件执行操作，需要进行转矩放大和降低转速，通常使用的传动设备有齿轮减速箱、带传动、链传动等，由于齿轮箱传动瞬时传动比恒定传动效率高、工作可靠、使用寿命长、结构紧凑、适用范围从1W到数万KW等优点，所以齿轮箱传动是机械传动系统中运用最广泛的一种传动形式。1.1齿轮箱失效原因及比重机械设备中的齿轮箱从装配投入使用开始，除了设备维护以外，齿轮箱都需要保持一个稳定的运行状态，长期的高负荷运转使齿轮箱的故障率非常大，在机械设备中，造成齿轮箱故障的原因及失效比重如下表所示：齿轮箱失效原因及比重表失效原因失效比重（％）齿轮箱缺陷设计1240装配9制造8材料7修理4运行缺陷维护2443操作19相邻部件（联轴器、电机）缺陷17由此可见，齿轮箱失效主要的原因是维护和操作不当，相邻的零件故障也会造成齿轮箱的故障，设计不合理也是严重影响齿轮箱使用的重要因素，为保障机械设备在运行中稳定可靠，除了合理设计齿轮箱外，正确选择相邻零件、合理操作维护是保障稳定运行的重要手段。当出现故障时，能够准确找出故障是对齿轮箱维护的重要前提，因此，掌握齿轮箱故障诊断技术非常重要。1.2齿轮箱失效零件及失效比重在齿轮箱中，失效的主要零件及失效比重如下表所示：齿轮箱失效零件及比重表失效零件失效比重（％）齿轮60轴承19轴10箱体7紧固件3油封1由此可见，齿轮失效是造成齿轮箱失效的主要原因，由于制造误差、装配不当2或在不适当的条件（如载荷、润滑等）下使用，齿轮常发生损伤，从而导致机械设备不能够用稳定运行，甚至发生生产安全事故。1.3齿轮的主要失效形式齿轮的主要失效形式有四种：轮齿断裂、齿面磨损、齿面疲劳、齿面塑性变形。1.31轮齿折断齿轮副在啮合传递运动时，主动轮的作用力和从动轮的反作用力都通过接触点分别作用在对方轮齿上，最危险的情况是接触点某一瞬间位于轮齿的齿顶部，此时轮齿如同一个悬臂梁，受载后齿根处产生的弯曲应力为最大，若因突然过载或冲击过载，很容易在齿根处产生过负荷断裂。即使不存在冲击过载的受力工况，当轮齿重复受载后，由于应力集中现象，也易产生疲劳裂纹，并逐步扩展，致使轮齿在齿根处产生疲劳断裂。轮齿的断裂是齿轮的最严重的故障，常因此造成设备停机，在齿轮故障中，轮齿折断概率为41%。1.32齿面磨损（1）粘着磨损在低速、重载、高温、齿面粗糙度差、供油不足或油粘度太低等情况下，油膜易被破坏而发生粘着磨损。润滑油的粘度高，有利于防止粘着磨损的发生。（2）磨粒磨损与划痕含有杂质颗粒以及在开式齿轮传动中的外来砂粒或在摩擦过程中产生的金属磨屑，都可以产生磨粒磨损与划痕。（3）腐蚀磨损由于润滑油中的一些化学物质如酸、碱或水等污染物与齿面发生化学反应造成金属的腐蚀而导致齿面损伤。（4）烧伤烧伤是由于过载、超速或不充分的润滑引起的过分摩擦所产生的局部区域过热，这种温度升高足以引起变色和过时效，会使钢的几微米厚表面层重新淬火出现白层。损伤的表面容易产生疲劳裂纹。（5）齿面胶合大功率软齿面或高速重载的齿轮传动，当润滑条件不良时易产生齿面胶合（咬焊）破坏，即一齿面上的部分材料胶合到另一齿面上而在此齿面上留下坑穴，在后续的啮合传动中，这部分胶合上的多余材料很容易造成其他齿面的擦伤3沟痕，形成恶性循环，在齿轮失效中，齿面磨损的概率为10%。1.33齿面疲劳所谓齿面疲劳主要包括齿面点蚀与剥落。造成点蚀的原因，主要是由于工作表面的交变应力引起的微观疲劳裂纹，润滑油进入裂纹后，由于啮合过程可能先封闭入口然后挤压，微观疲劳裂纹内的润滑油在高压下使裂纹扩展，结果小块金属从齿面上脱落，留下一个小坑，形成点蚀。如果表面的疲劳裂纹扩展得较深、较远或一系列小坑由于坑间材料失效而连接起来，造成大面积或大块金属脱落，这种现象则称为剥落。剥落与严重点蚀只有程度上的区别而无本质上的不同。实验表明，在闭式齿轮传动中，点蚀是最普遍的破坏形式。在开式齿轮传动中，由于润滑不够充分以及进入污物的可能性增多，磨粒磨损总是先...
