万年历单片机课程设计VIP免费

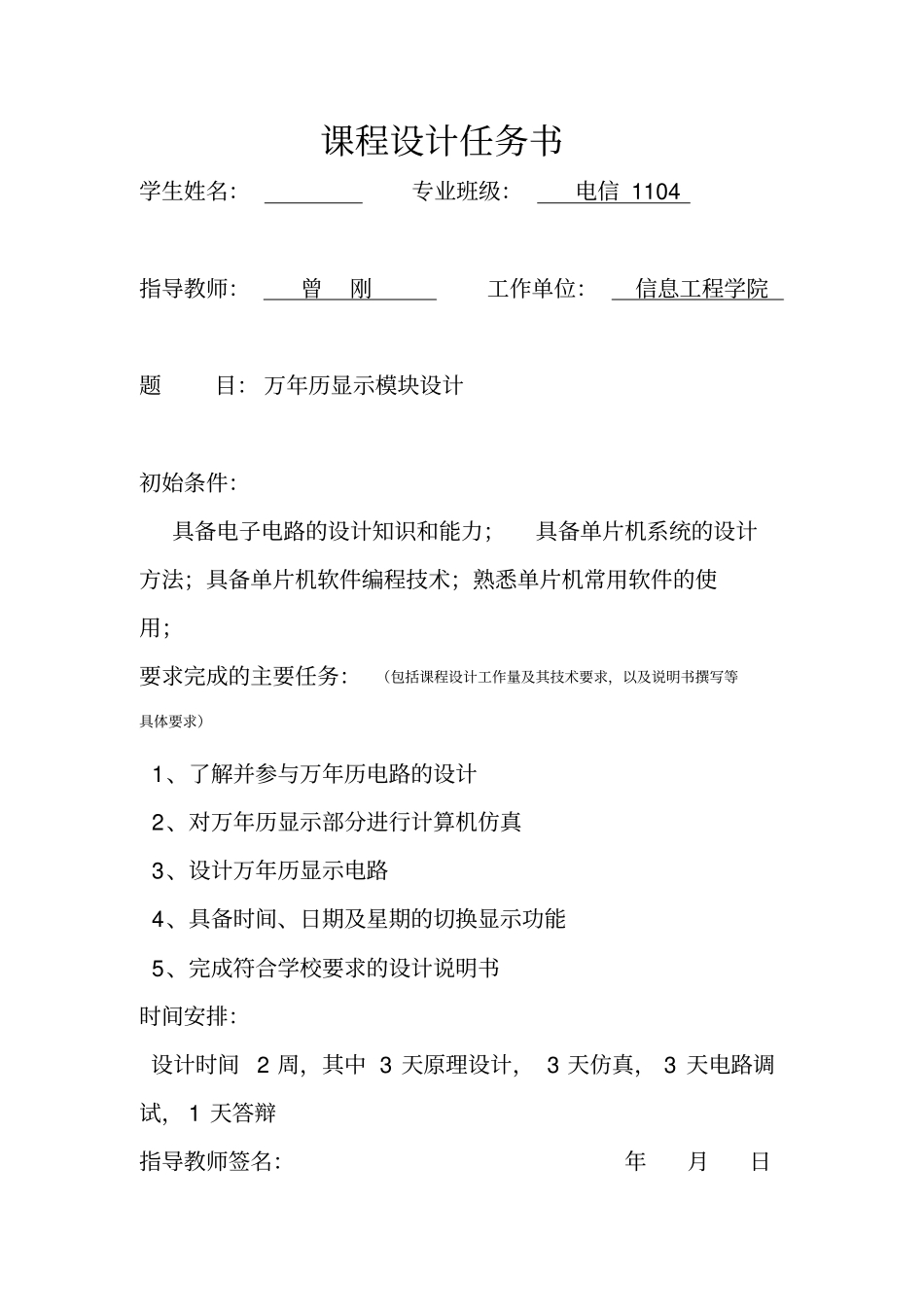

课程设计任务书学生姓名：专业班级：电信1104指导教师：曾刚工作单位：信息工程学院题目：万年历显示模块设计初始条件：具备电子电路的设计知识和能力；具备单片机系统的设计方法；具备单片机软件编程技术；熟悉单片机常用软件的使用；要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、了解并参与万年历电路的设计2、对万年历显示部分进行计算机仿真3、设计万年历显示电路4、具备时间、日期及星期的切换显示功能5、完成符合学校要求的设计说明书时间安排：设计时间2周，其中3天原理设计，3天仿真，3天电路调试，1天答辩指导教师签名：年月日系主任（或责任教师）签名：年月日摘要单片计算机即单片微型计算机。由RAM,ROM,CPU构成，定时，计数和多种接口于一体的微控制器。它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。而51系列单片机是各单片机中最为典型和最有代表性的一种。这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。本次课程设计包括AT89C51单片机最小系统包括复位和时钟电路及供电系统、LCD液晶显示电路。利用相关设计软件进行原理图设计即利用Keil软件编程以及Proteus软件仿真来巩固单片机应用、模拟电路、数字电路课程及学会各种工程软件的使用。关键字：单片机AT89C51DS1302目录1设计方案选择...............................................................11.1控制部分的方案选择...................................................11.2显示模块选择方案和论证...............................................11.3时钟芯片的选择方案和论证.............................................12系统的硬件设计与实现.......................................................12.1电路设计框图.........................................................12.2系统硬件概述.........................................................22.3主要单元电路的器件..................................................22.3.1单片机主控制模块...............................................22.3.2时钟电路模块的设计.............................................32.3.3显示模块的设计.................................................52.3.4实时时钟电路设计...............................................52.3.5功能按钮设计...................................................63整体电路图................................................................7参考文献..................................................................7附件.......................................................................101设计方案选择1.1控制部分的方案选择采用51系列的89C51单片机，89C51单片机有丰富的中断源和时基，方便本实验的设计。它的准确度相当高，并且C语言和汇编兼容的编程环境也很方便来实现一些递归调用。I/O口功能也比较强大，方便使用。用89C51单片机做控制器最有特色的就是它的可编程音频处理，可完成语音的录制播放和识别。这些都方便对设计进行扩展，使设计更加完善。成本也相对低一些。1.2显示模块选择方案和论证方案一：采用LCD液晶显示屏，液晶显示屏的显示功能强大，可显示大量文字、图形、显示多样，清晰可见，所以在此设计中采用LCD液晶显示屏。所以采用了液晶显示屏作为显示。1.3时钟芯片的选择方案和论证方案一：直接采用单片机定时计数器提供秒信号，使用程序实现年、月、日、星期、时、分、秒计数。采用此种方案虽然减少芯片的使用，节约成本，但是，实现的时间误差较大。所以不采用此方案。方案二：采用DS1302时钟芯片实现时钟，DS1302芯片是一种高性能的时钟芯片，可自动对秒、分、时、日、周、月、年以及闰年补偿的年进行计数，而且精度高，位的RAM做为数据暂存区，工作电压2.5V～5.5V范围内，2.5V时耗电小于300nA。综上各方案所述，对此次作品的方案选定：采用AT89C51作为主控制系统；DS1302提供时钟；液晶显示屏作为显示。2系统的硬件设计...
