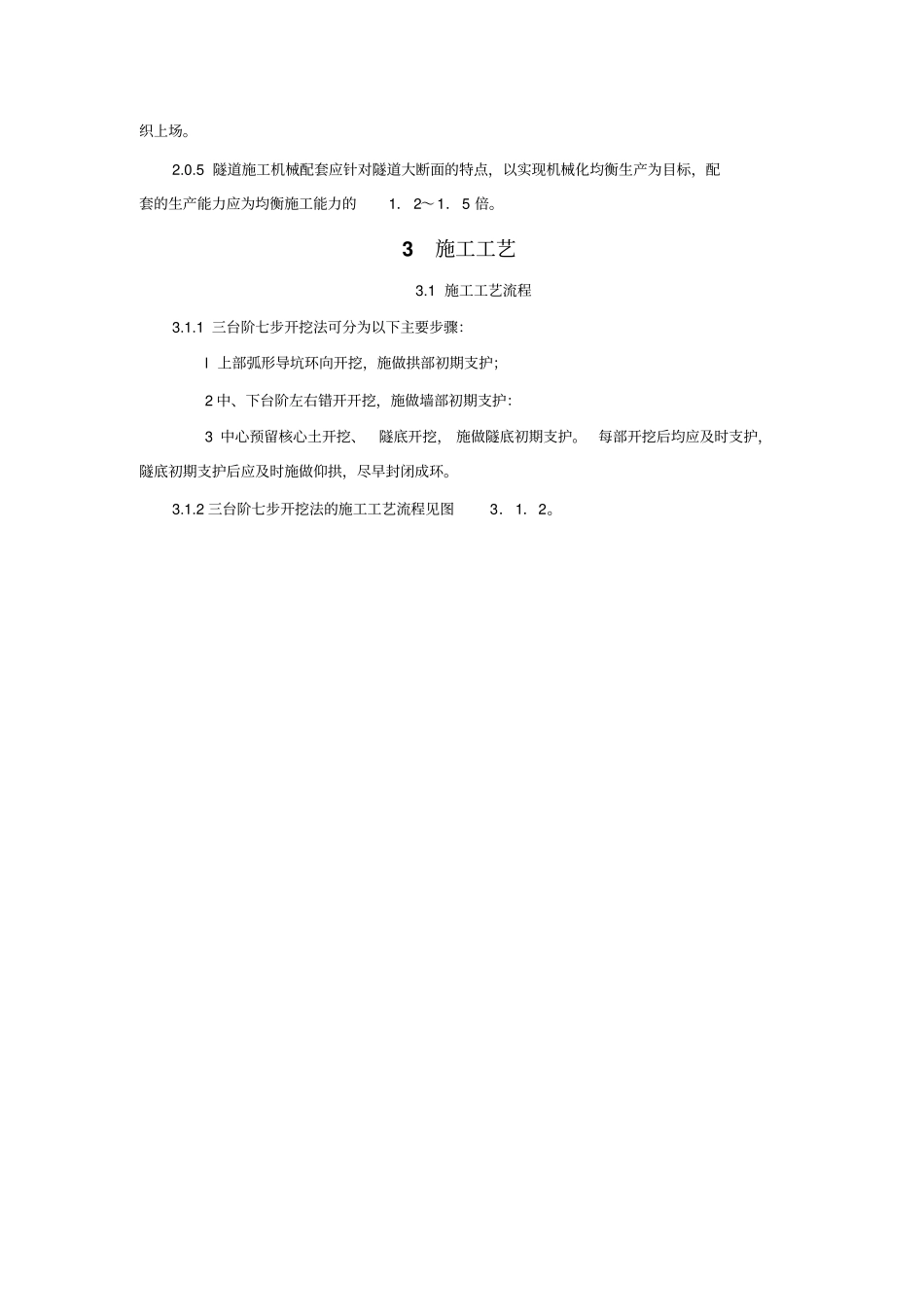

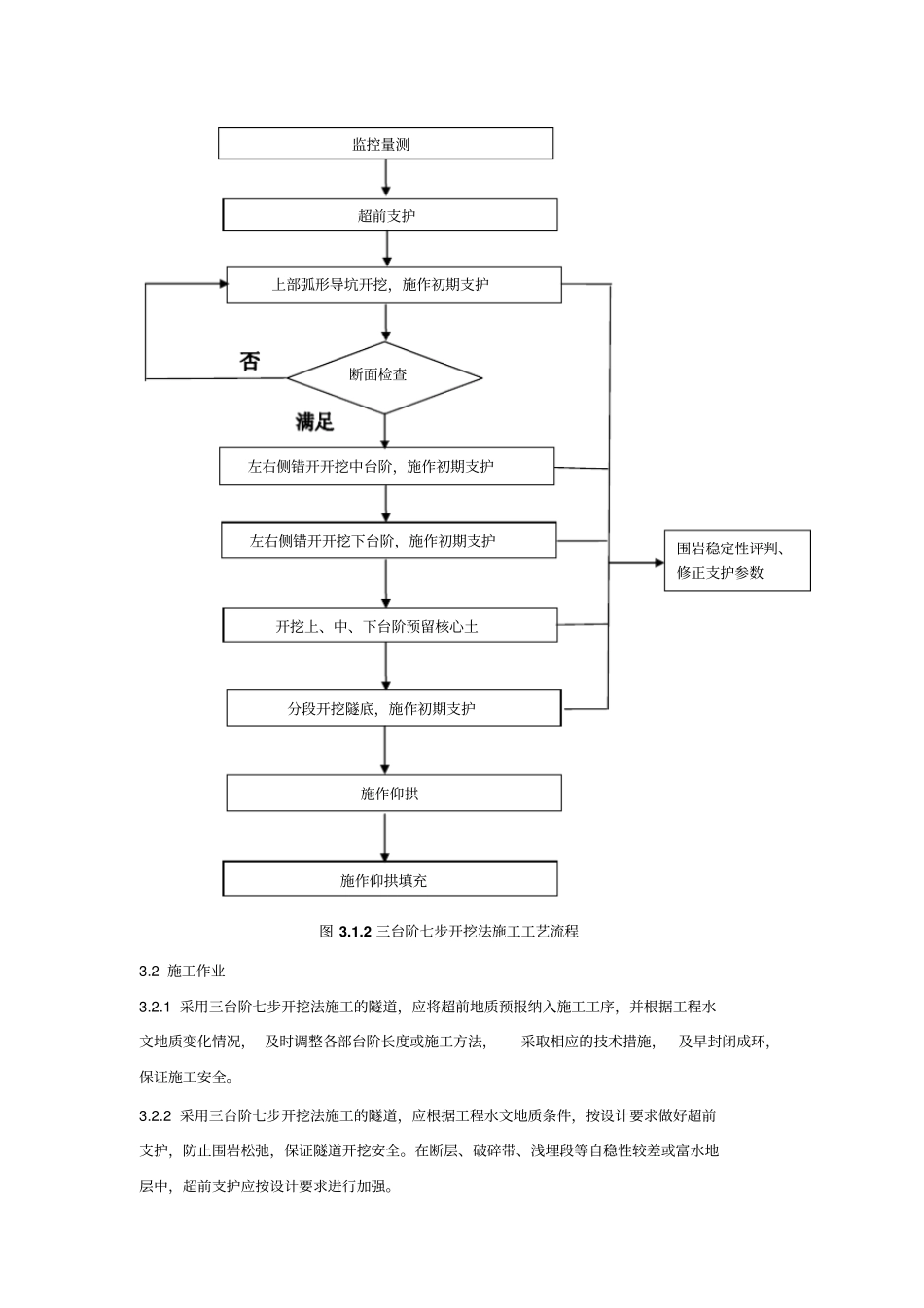

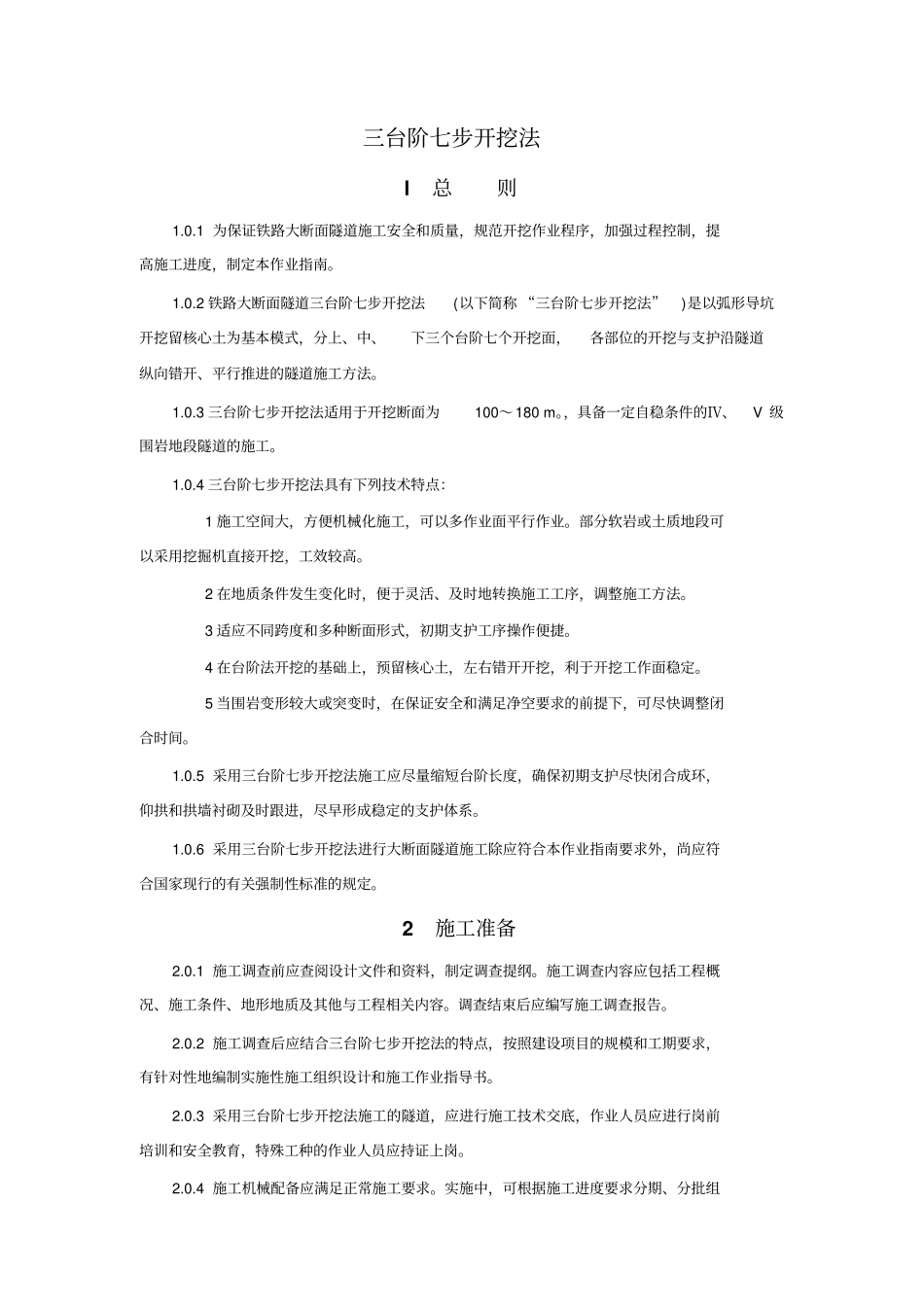

三台阶七步开挖法l总则1.0.1为保证铁路大断面隧道施工安全和质量，规范开挖作业程序，加强过程控制，提高施工进度，制定本作业指南。1.0.2铁路大断面隧道三台阶七步开挖法(以下简称“三台阶七步开挖法”)是以弧形导坑开挖留核心土为基本模式，分上、中、下三个台阶七个开挖面，各部位的开挖与支护沿隧道纵向错开、平行推进的隧道施工方法。1.0.3三台阶七步开挖法适用于开挖断面为100～180m。，具备一定自稳条件的Ⅳ、V级围岩地段隧道的施工。1.0.4三台阶七步开挖法具有下列技术特点：1施工空间大，方便机械化施工，可以多作业面平行作业。部分软岩或土质地段可以采用挖掘机直接开挖，工效较高。2在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。3适应不同跨度和多种断面形式，初期支护工序操作便捷。4在台阶法开挖的基础上，预留核心土，左右错开开挖，利于开挖工作面稳定。5当围岩变形较大或突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。1.0.5采用三台阶七步开挖法施工应尽量缩短台阶长度，确保初期支护尽快闭合成环，仰拱和拱墙衬砌及时跟进，尽早形成稳定的支护体系。1.0.6采用三台阶七步开挖法进行大断面隧道施工除应符合本作业指南要求外，尚应符合国家现行的有关强制性标准的规定。2施工准备2.0.1施工调查前应查阅设计文件和资料，制定调查提纲。施工调查内容应包括工程概况、施工条件、地形地质及其他与工程相关内容。调查结束后应编写施工调查报告。2.0.2施工调查后应结合三台阶七步开挖法的特点，按照建设项目的规模和工期要求，有针对性地编制实施性施工组织设计和施工作业指导书。2.0.3采用三台阶七步开挖法施工的隧道，应进行施工技术交底，作业人员应进行岗前培训和安全教育，特殊工种的作业人员应持证上岗。2.0.4施工机械配备应满足正常施工要求。实施中，可根据施工进度要求分期、分批组织上场。2.0.5隧道施工机械配套应针对隧道大断面的特点，以实现机械化均衡生产为目标，配套的生产能力应为均衡施工能力的1．2～1．5倍。3施工工艺3.1施工工艺流程3.1.1三台阶七步开挖法可分为以下主要步骤：l上部弧形导坑环向开挖，施做拱部初期支护；2中、下台阶左右错开开挖，施做墙部初期支护：3中心预留核心土开挖、隧底开挖，施做隧底初期支护。每部开挖后均应及时支护，隧底初期支护后应及时施做仰拱，尽早封闭成环。3.1.2三台阶七步开挖法的施工工艺流程见图3．1．2。图3.1.2三台阶七步开挖法施工工艺流程3.2施工作业3.2.1采用三台阶七步开挖法施工的隧道，应将超前地质预报纳入施工工序，并根据工程水文地质变化情况，及时调整各部台阶长度或施工方法，采取相应的技术措施，及早封闭成环，保证施工安全。3.2.2采用三台阶七步开挖法施工的隧道，应根据工程水文地质条件，按设计要求做好超前支护，防止围岩松弛，保证隧道开挖安全。在断层、破碎带、浅埋段等自稳性较差或富水地层中，超前支护应按设计要求进行加强。围岩稳定性评判、修正支护参数监控量测超前支护上部弧形导坑开挖，施作初期支护断面检查左右侧错开开挖中台阶，施作初期支护左右侧错开开挖下台阶，施作初期支护开挖上、中、下台阶预留核心土分段开挖隧底，施作初期支护施作仰拱施作仰拱填充3.2.3三台阶七步开挖法施工应符合下列要求：1以机械开挖为主，必要时辅以弱爆破；2弧形导坑应沿开挖轮廓线环向开挖，预留核心土，开挖后及时支护；3其他分步平行开挖，平行施做初期支护，各分部初期支护衔接紧密，及时封闭成环；4仰拱紧跟下台阶，及时闭合构成稳固的支护体系；5施工过程通过监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形量，保证施工安全；6完善洞内临时防排水系统，防止地下水浸泡拱墙脚基础。3.2.4三台阶七步开挖法施工步骤见图3.2.4--1，开挖透视图见．3.2.4—2，施工工序见图3.2.4—3。图3.2.4-1施工步骤图3.2.4—2开挖透视图图3.2.4-3施工工序图施工步骤：第1步，上部弧形导坑开挖：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3~5米，宽度宜为隧道开挖宽度的1/3~1/2。开挖循环进尺应根据初期支护钢架...
