三四等水准测量记录手簿VIP免费

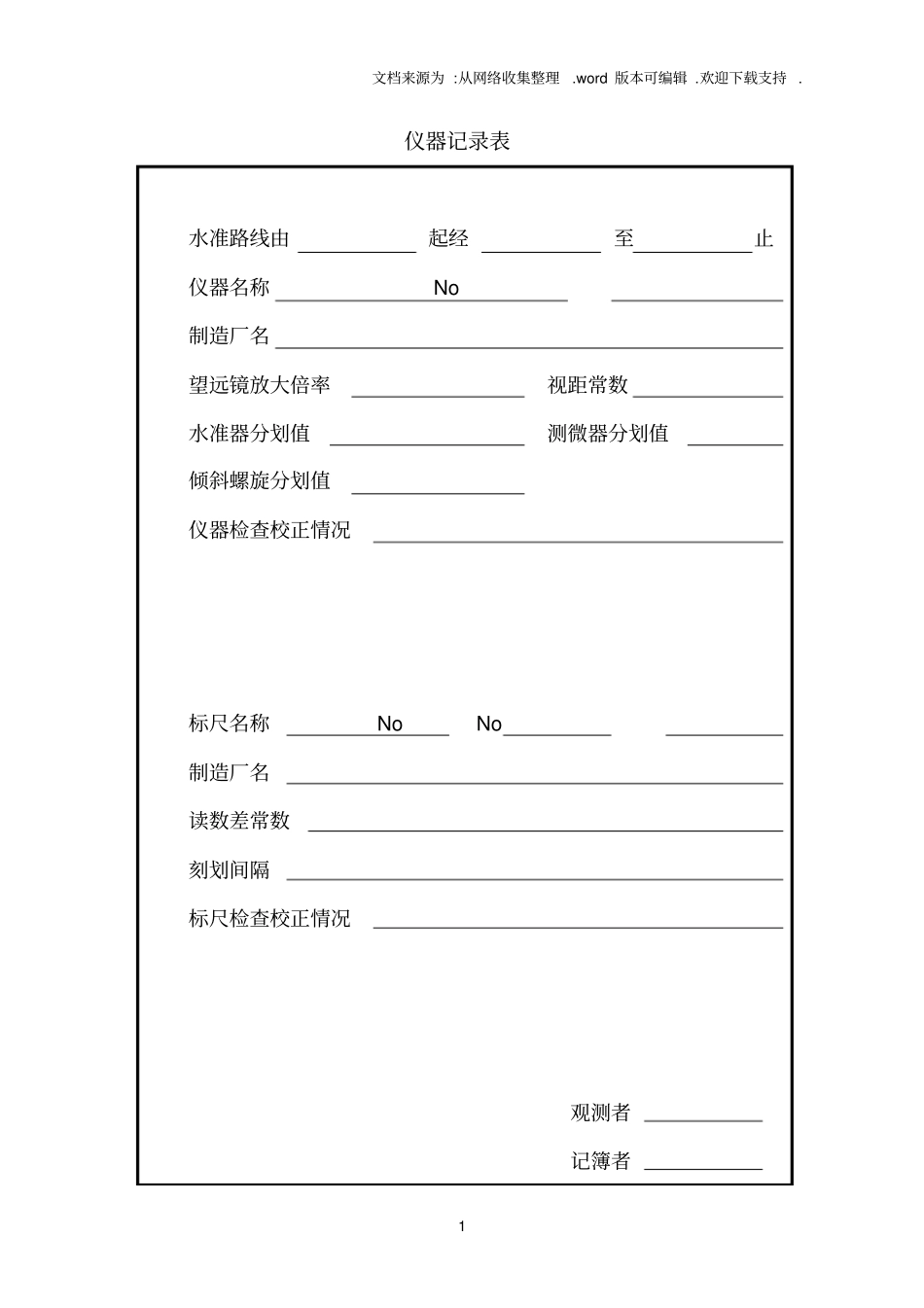

三四等水准测量记录手簿_第1页
1/50

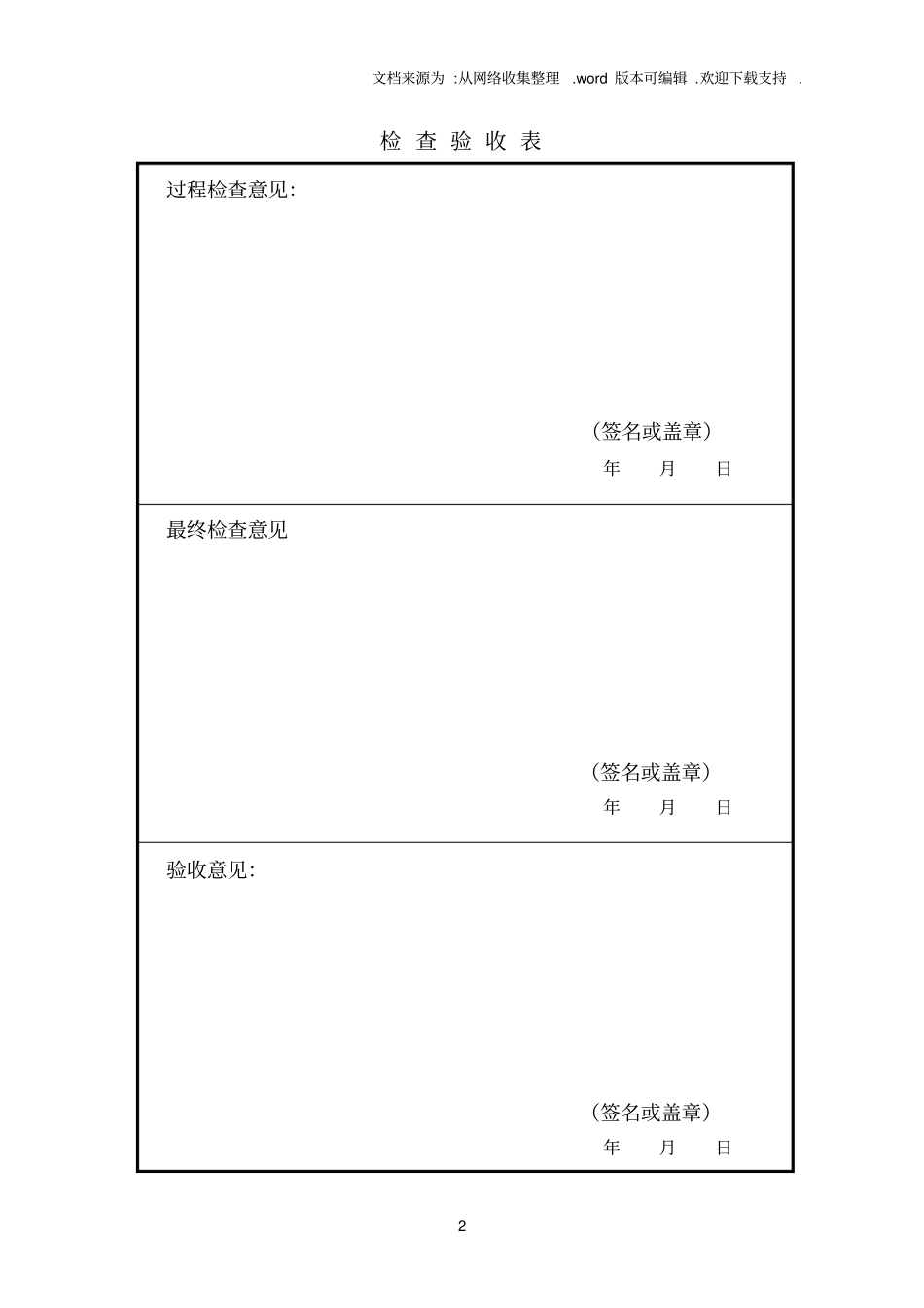

三四等水准测量记录手簿_第2页
2/50

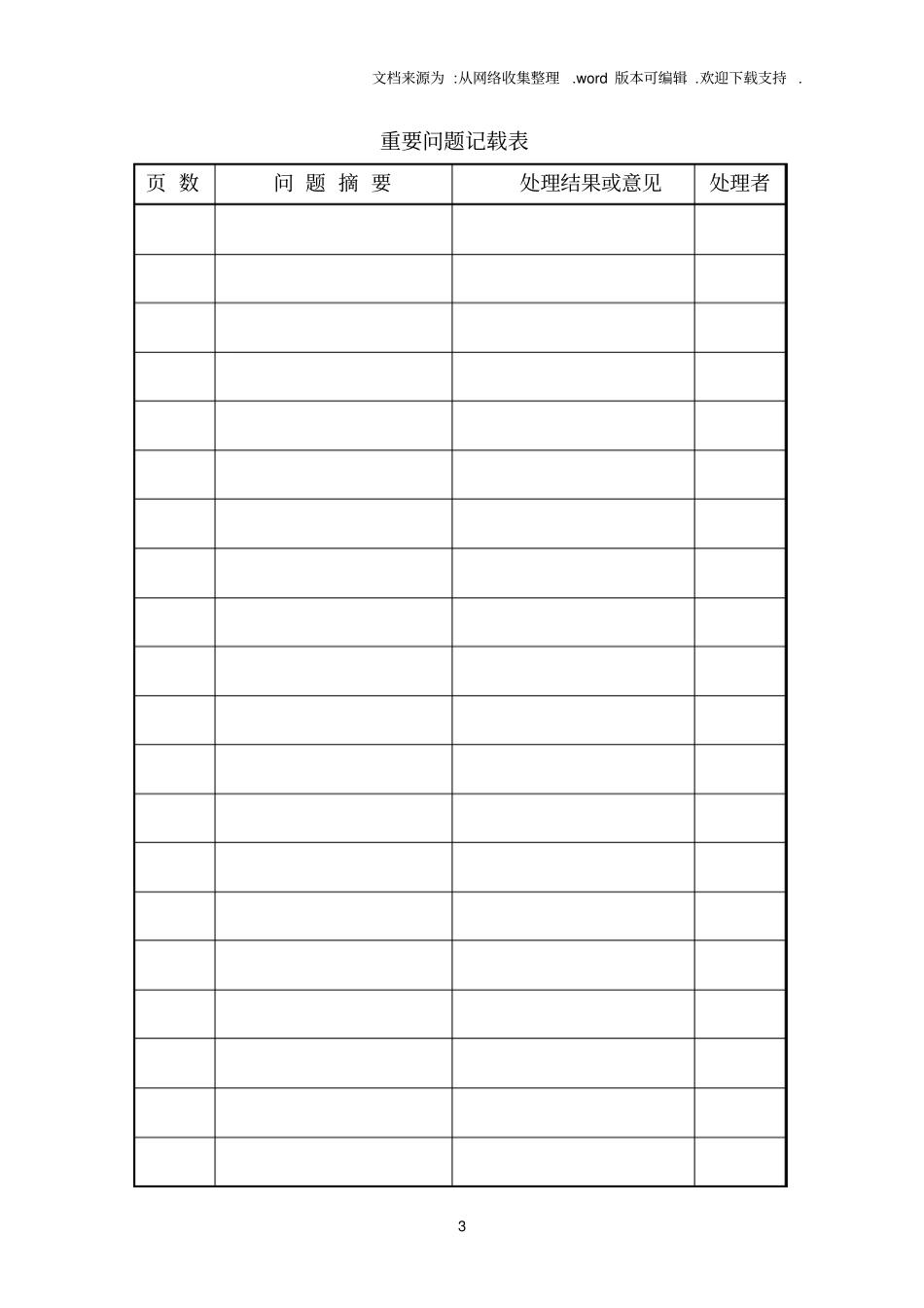

三四等水准测量记录手簿_第3页
3/50
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1仪器记录表水准路线由起经至止仪器名称No制造厂名望远镜放大倍率视距常数水准器分划值测微器分划值倾斜螺旋分划值仪器检查校正情况标尺名称NoNo制造厂名读数差常数刻划间隔标尺检查校正情况观测者记簿者文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.2检查验收表过程检查意见:(签名或盖章)年月日最终检查意见(签名或盖章)年月日验收意见:(签名或盖章)年月日文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.3重要问题记载表页数问题摘要处理结果或意见处理者文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.4水准路线表编号记载由某号水准点至某号水准点或与路线联测之三角点其它点的往测或返测页数文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.5水准路线图(标出图幅分幅线、水准路线、点位号数及路线联测之三角点或其它点)文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.6水准观测说明与规范(一)观测方法1.三等水准测量采用中丝读数法进行往返测。当使用有光学测微器的水准仪和线条式因瓦水准标尺观测时,也可进行单程双转点观测。2.四等水准测量采用中丝读数法进行单程观测。支线必须往返测或单程双转点观测。(二)设置测站要求三、四等水准测量采用尺台作转点尺承。观测应在标尺分划线成像清晰稳定时进行,若成像欠佳,应酌情缩短视线长度。测站的视线长度、视线高度等按表1规定执行。表1等级视线长度前后视距差(m)每站的前后视距累积差(m)视线高度(m)仪器类型视距三等DS3≤75≤2.0≤5.0三丝能读数DS1,DS05≤100四等DS3≤100≤3.0≤10.0三丝能读数DS1,DS05≤150(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为:1)后视标尺黑面(基本分划);2)前视标尺黑面(基本分划);3)前视标尺红面(辅助分划);4)后视标尺红面(辅助分划)。2、四等水准测量每测站照准标尺分划顺序为:1)后视标尺黑面(基本分划);2)后视标尺红面(辅助分划);3)前视标尺黑面(基本分划);4)前视标尺红面(辅助分划)。3、一测站的操作程序:文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.71)首先整置仪器竖轴至垂直位置(望远镜绕竖轴旋转时,水准气泡两端分离不大于1cm);2)远镜对准后视尺黑面,用倾斜螺旋导水准气泡准确居中,按视距丝和中丝精确读定标尺读数(四等观测可不读上、下丝读数,直接读距离);3)照准前视尺黑面,按2)款操作;4)照准前视尺红面,按2)款操作,此时只读中丝读数;5)照准后视尺红面,按4)款操作。使用单排分划的因瓦标尺观测时,对单排分划进行两次照准读数,代替基辅分划读数。4、自动安平水准仪的操作程序与气泡式水准仪相同。每测站观测前,首先将概略整平水准气泡导至中央,然后按规定顺序照准标尺进行读数。转镜水准仪的操作程序,应按规定顺序照准标尺,而将黑面和红面分划的观测分别在两个镜位(或摆位)进行。5、三、四等水准测量,采用单程双转点法观测时,在每一转点处,安置左右相距0.5m的两个尺台,相应于左右两条水准路线。每一测站按规定的方法和操作程序,首先完成右路线的观测,而后进行左路线的观测。(四)间歇与检测1、观测间歇时,最好在水准点上结束。否则,应选择两个坚稳可靠、光滑突出、便于放置标尺的固定点,作为间歇点。间歇后,应进行检测,检测结果符合限差要求,即可由此起测。如无固定点可选择,则间歇前应对最后两测站的转点处打入带有帽钉的木桩作为间歇点。间歇后进行检测,比较任意两转点间歇前后所测高差,若符合限差要求,即可由此起测。否则,则须从前一水准点起测。2、检测成果应保留,但计算高差时不采用。(五)读数位数与测站观测限差1、读数取位按表2规定执行。表2等级中丝读数法(mm)光学测微法(mm)视距丝中丝视距丝平分丝三等1110.1四等1111文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.82、测站观测限差按表3规定执行。表3等级观测方法基、辅分划(黑红面)读数的差(mm)基辅分划(黑红面)所测高差的差(mm)单程双转点法观测时,左右路线转点差...
