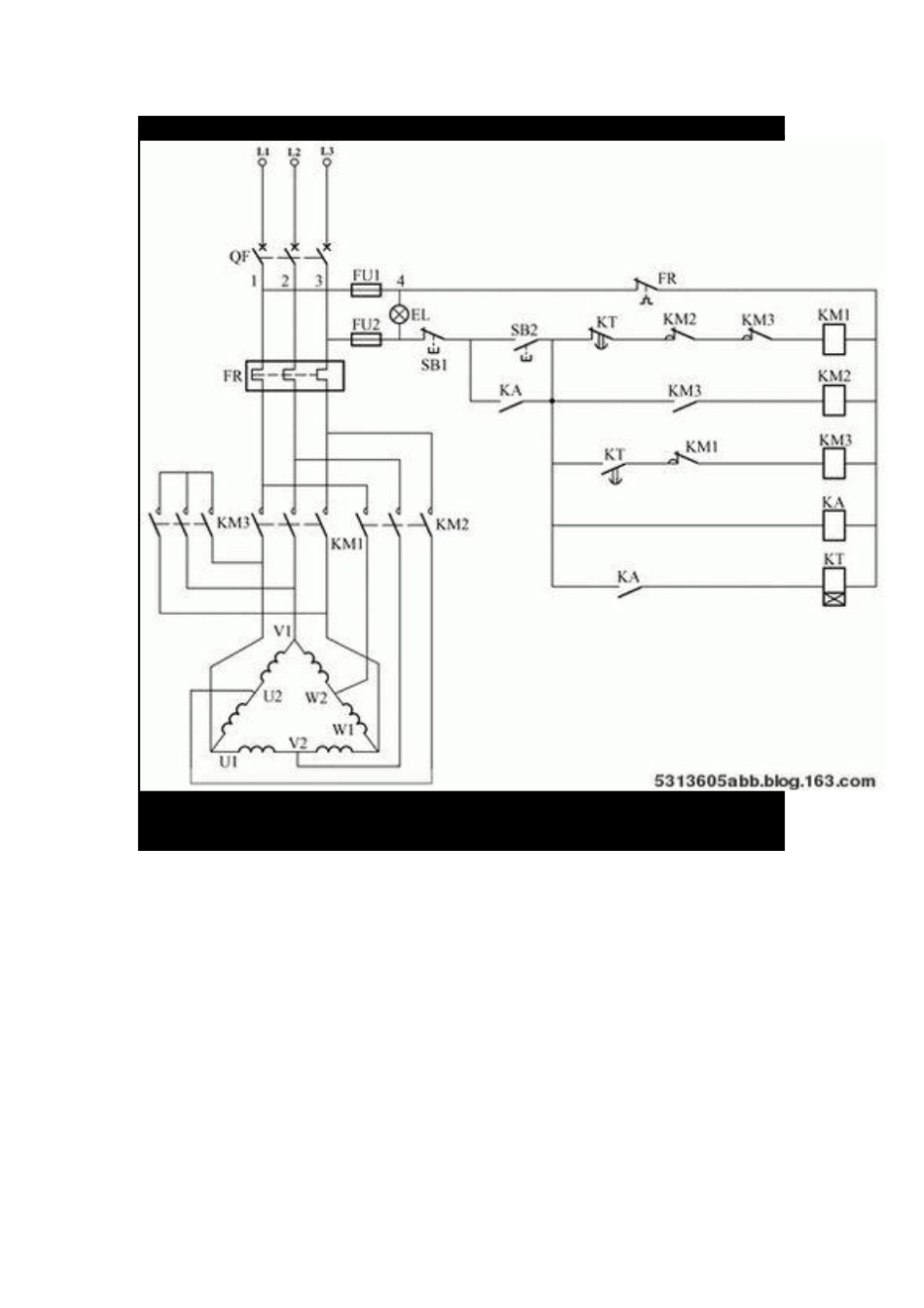

根据异步电动机转速公式：n=(1-s)n0=(1-s)60f/p，通过改变定子电压频率f1、极对数p以及转差率s都可以实现交流异步电动机的速度调节，具体可以归纳为变极调速、变转差率调速和变频调速三大类，而变转差率调速又包括调压调速、转子串电阻调速、串级调速等，它们都属于转差功率消耗型的调速方法，当电源频率f一定时，若改变电动机定子绕组的磁极对数P，就可使电动机转速改变。采用双速电机可改善机床的调速性能，简化变速机构，因此在车、铣、镗床中都有应用。常见的双速电动机的绕组有两种接线方式：Δ/YY及Y/YY。1．Δ/YY接法图a)为双速电动机Δ／YY接法电路图。当绕组的1、2、3号出线端接电源，而使4、5、6号出线端悬空时，电机绕组接成三角形，每相绕组中有两个线圈串联，成四个极，电动机低速运转；当把1、2、3号端子短接，4、5、6号端子接电源时，则绕组为双星形，每相绕组中两个线圈并联，成两个极，电机作高速运转。由此可知，电机从Δ接法的低速运转变成YY接法的高速运转时，转速升高一倍，而功率只增加15％，所以这种调速方法可近似地看成恒功率调速。它很适合一般金届切削机床对调速的要求。2．Y/YY接法图b)为Y／YY接法，当电机转速增加一倍（YY接法）时，输出功率也增加一倍，属于恒转矩调速。它适用于电梯、起重机、皮带运输机等要求恒转矩调速的场合。3.控制电路图2.25为常用的双速电动机Δ／YY调速控制电路图，其中：KM1得电为低速，KM2得电为高速，KM3为短接接触器。图a)用两个复合按钮SB2及SB3分别控制KM1及KM2、KM3，实现低速与高速的直接转换而无需经过停止状态。图b)是用转换开关SA来选择低速或高速方式后，由按钮SB2发令启动电动机的控制电路。图c)转换开关SA选择高、停、低速。当选择高速时，采用时间继电器KT，按时间原则自动控制电动机低速起动、经延时后转换到高速运行。上述三个控制电路中，低速与高速之间都用接触器动断触头互锁，以防短路故障。功率较小的双速电动机可采用图a)和图b)的控制方式；容量较大的双速电动机，宜可采用图c)的控制方式。4.电路说明：当按下起动按钮SB2，主电路接触器KMl的主触头闭合，电动机三角形连接，电动机以低速运转；同时KA的常开触头闭合使时间继电器线圈带电，经过一段时间(时间继电器的整定时间)，KMl的主触头断开，KM2、KM3的主触头闭合，电动机的定子绕组由三角形变双星形，电动机以高速运转。5.用万用表判断各绕组是否烧坏应在电机接线盒处将6个绕组抽头(1.2.3.4.5.6.下面用D1~D6)从接线柱上拆开，并做好标记，然后用万用表的二极管测试档或者低电阻档分别测试D1-D2、D2-D3、D3-D1端以及D4-D5、D5-D6、D6-D4之间的电阻值，用二极管测试档会显示导通，低电阻档会显示阻值非常低几乎没有，就只能说明电机个绕组没有断线的，且中性点连接良好。再用二极管档分别测试D1、D2、D3与D4D5D6之间的阻值，如果显示不导通，或者电阻档阻值无穷大则说明绕组之间没有短路的情况。然后再分别测试六个绕组抽头与电机外壳之间的阻值，如果显示不导通，或者电阻档阻值无穷大则说明各个绕组没有对地短路的情况。一般来说电机的绕组阻值会很小，通常用万用表测量只能看一个大概，具体阻值是否平衡还要用电桥测试。6.双速异步电动机控制电路改用PLC控制梯形图工作原理：按设于外部的启动按钮SB3，接通了第一梯级母线侧常开接点X000，电流（能流）通过串接其后的X002、Y001的常闭接点接通了输出继电器线圈，同时接通与M0常闭接点相串的定时器线圈T0（K值为40）。由于Y000线圈的闭合，使其并接母线一侧的Y000常闭接点闭合，Y000线圈形成了自保。由于Y000线圈的闭合，使接于其后的外部接触器KM1动作，电动机处于低速启动状态（即处于三角接法）。Y000线圈闭合的同时，定时器T0即开始计时。计时时间一到，接于第三梯级母线一侧的T0常开接点闭合，通过串接其后的X002常闭接点，接通输出继电器Y001线圈闭合。由于Y001线圈的闭合，并接于母线一侧的Y001常开接点闭合，Y001线圈形成了自保。在这同时（Y001线圈的闭合）串接于第一梯级的常闭接点断开，切断了由Y000线圈所控制的KM1接触器的运行。在Y001线圈的闭合的同时，第四梯级的母线侧Y001常开...
