三相异步电动机的拆卸与装配VIP免费

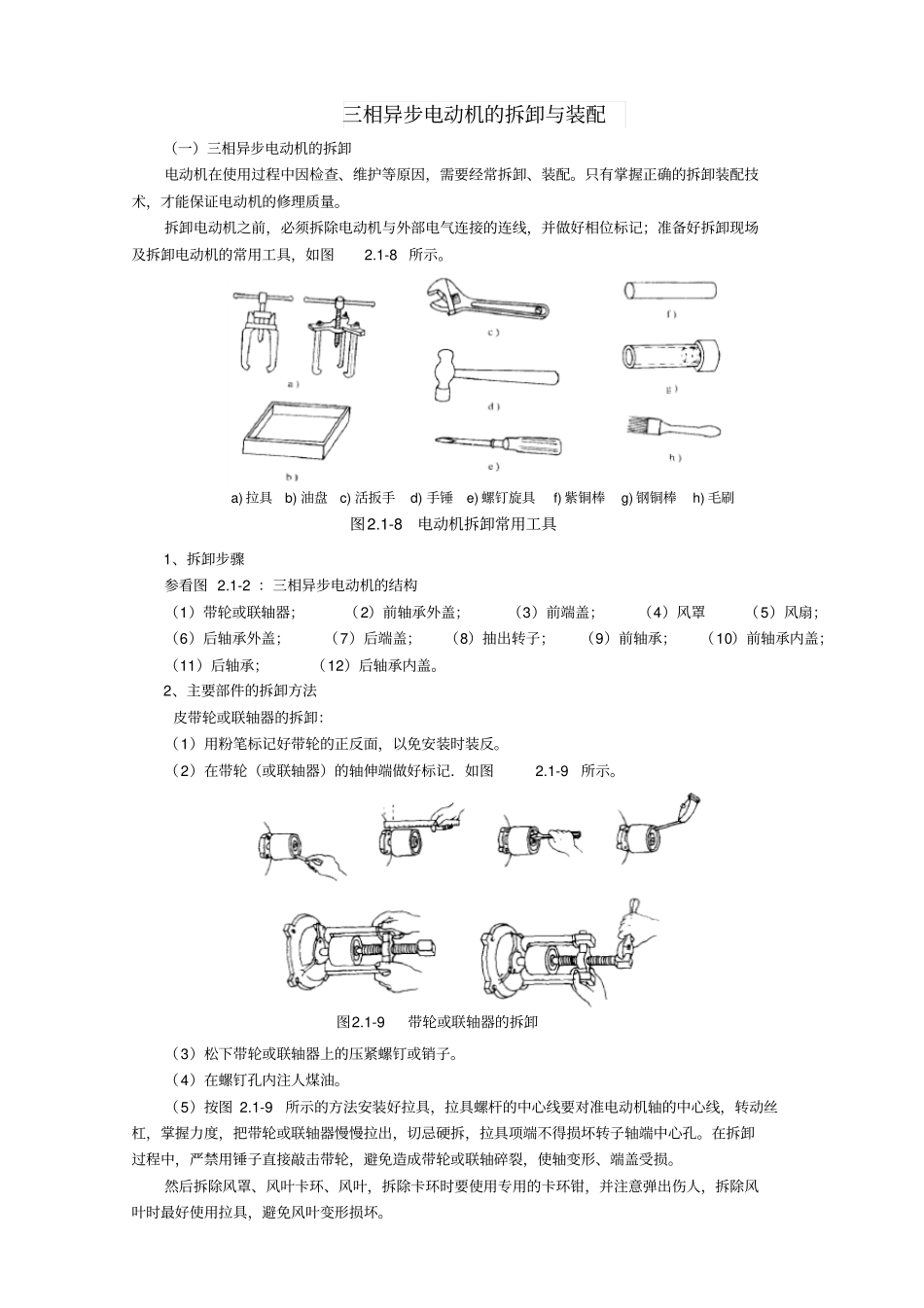

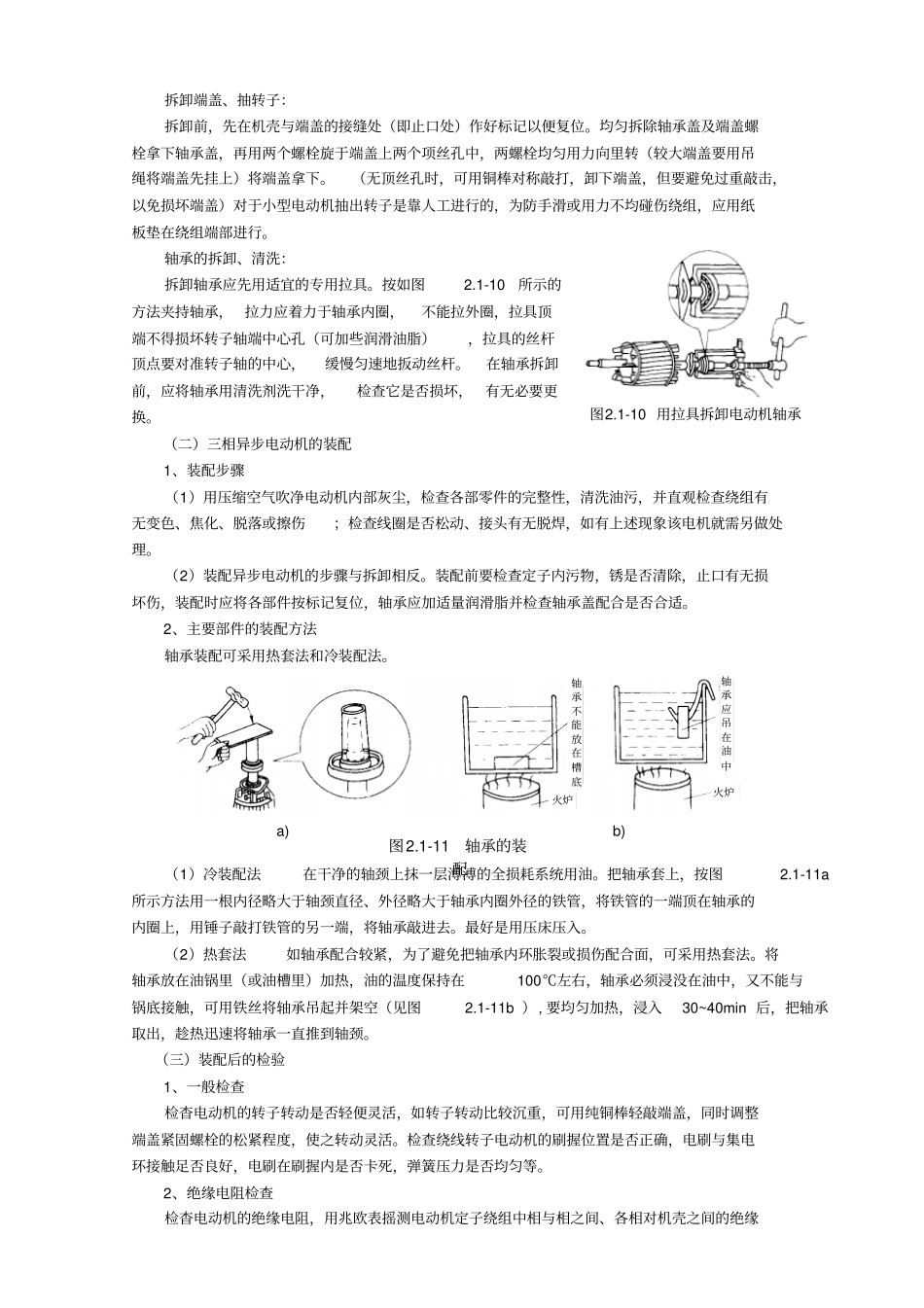

三相异步电动机的拆卸与装配（一）三相异步电动机的拆卸电动机在使用过程中因检查、维护等原因，需要经常拆卸、装配。只有掌握正确的拆卸装配技术，才能保证电动机的修理质量。拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记；准备好拆卸现场及拆卸电动机的常用工具，如图2.1-8所示。图2.1-8电动机拆卸常用工具a)拉具b)油盘c)活扳手d)手锤e)螺钉旋具f)紫铜棒g)钢铜棒h)毛刷1、拆卸步骤参看图2.1-2：三相异步电动机的结构（1）带轮或联轴器；（2）前轴承外盖；（3）前端盖；（4）风罩（5）风扇；（6）后轴承外盖；（7）后端盖；（8）抽出转子；（9）前轴承；（10）前轴承内盖；（11）后轴承；（12）后轴承内盖。2、主要部件的拆卸方法皮带轮或联轴器的拆卸：（1）用粉笔标记好带轮的正反面，以免安装时装反。（2）在带轮（或联轴器）的轴伸端做好标记．如图2.1-9所示。图2.1-9带轮或联轴器的拆卸（3）松下带轮或联轴器上的压紧螺钉或销子。（4）在螺钉孔内注人煤油。（5）按图2.1-9所示的方法安装好拉具，拉具螺杆的中心线要对准电动机轴的中心线，转动丝杠，掌握力度，把带轮或联轴器慢慢拉出，切忌硬拆，拉具项端不得损坏转子轴端中心孔。在拆卸过程中，严禁用锤子直接敲击带轮，避免造成带轮或联轴碎裂，使轴变形、端盖受损。然后拆除风罩、风叶卡环、风叶，拆除卡环时要使用专用的卡环钳，并注意弹出伤人，拆除风叶时最好使用拉具，避免风叶变形损坏。拆卸端盖、抽转子：拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。轴承的拆卸、清洗：拆卸轴承应先用适宜的专用拉具。按如图2.1-10所示的方法夹持轴承，拉力应着力于轴承内圈，不能拉外圈，拉具顶端不得损坏转子轴端中心孔（可加些润滑油脂），拉具的丝杆顶点要对准转子轴的中心，缓慢匀速地扳动丝杆。在轴承拆卸前，应将轴承用清洗剂洗干净，检查它是否损坏，有无必要更换。（二）三相异步电动机的装配1、装配步骤（1）用压缩空气吹净电动机内部灰尘，检查各部零件的完整性，清洗油污，并直观检查绕组有无变色、焦化、脱落或擦伤；检查线圈是否松动、接头有无脱焊，如有上述现象该电机就需另做处理。（2）装配异步电动机的步骤与拆卸相反。装配前要检查定子内污物，锈是否清除，止口有无损坏伤，装配时应将各部件按标记复位，轴承应加适量润滑脂并检查轴承盖配合是否合适。2、主要部件的装配方法轴承装配可采用热套法和冷装配法。图2.1-11轴承的装配a)b)轴承不能放在槽底火炉轴承应吊在油中火炉（1）冷装配法在干净的轴颈上抹一层溥溥的全损耗系统用油。把轴承套上，按图2.1-11a所示方法用一根内径略大于轴颈直径、外径略大于轴承内圈外径的铁管，将铁管的一端顶在轴承的内圈上，用锤子敲打铁管的另一端，将轴承敲进去。最好是用压床压入。（2）热套法如轴承配合较紧，为了避免把轴承内环胀裂或损伤配合面，可采用热套法。将轴承放在油锅里（或油槽里）加热，油的温度保持在100℃左右，轴承必须浸没在油中，又不能与锅底接触，可用铁丝将轴承吊起并架空（见图2.1-11b）,要均匀加热，浸入30~40min后，把轴承取出，趁热迅速将轴承一直推到轴颈。（三）装配后的检验1、一般检查检杳电动机的转子转动是否轻便灵活，如转子转动比较沉重，可用纯铜棒轻敲端盖，同时调整端盖紧固螺栓的松紧程度，使之转动灵活。检查绕线转子电动机的刷握位置是否正确，电刷与集电环接触足否良好，电刷在刷握内是否卡死，弹簧压力是否均匀等。2、绝缘电阻检查检杳电动机的绝缘电阻，用兆欧表摇测电动机定子绕组中相与相之间、各相对机壳之间的绝缘图2.1-10用拉具拆卸电动机轴承电阻，对于绕线转子异步电动机，还应检查各相转子绕组间及对地间的绝缘电阻。额定电压为380V的电动机用500V的...
