三相异步电动机的起动及调速VIP免费

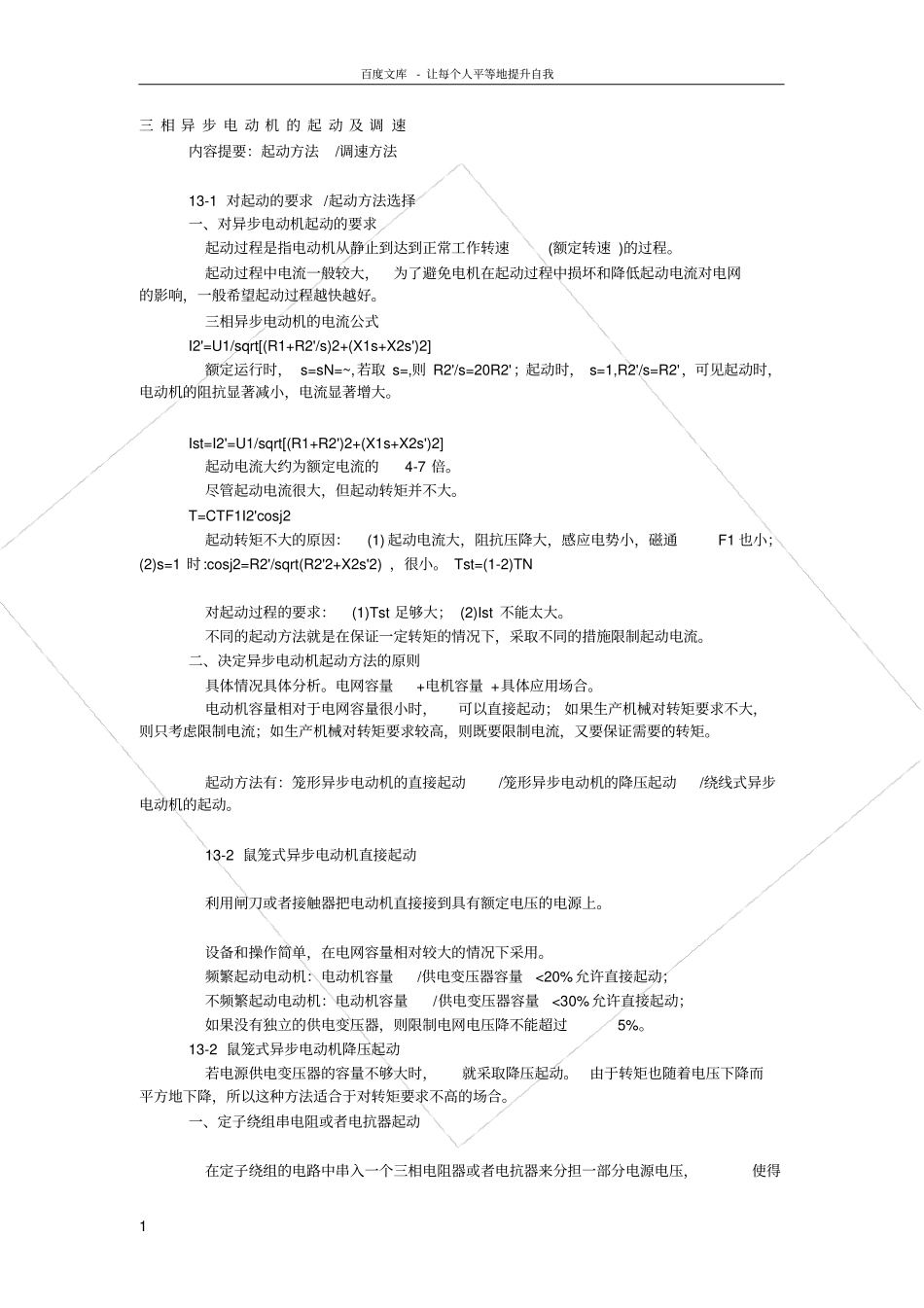

三相异步电动机的起动及调速_第1页
1/5

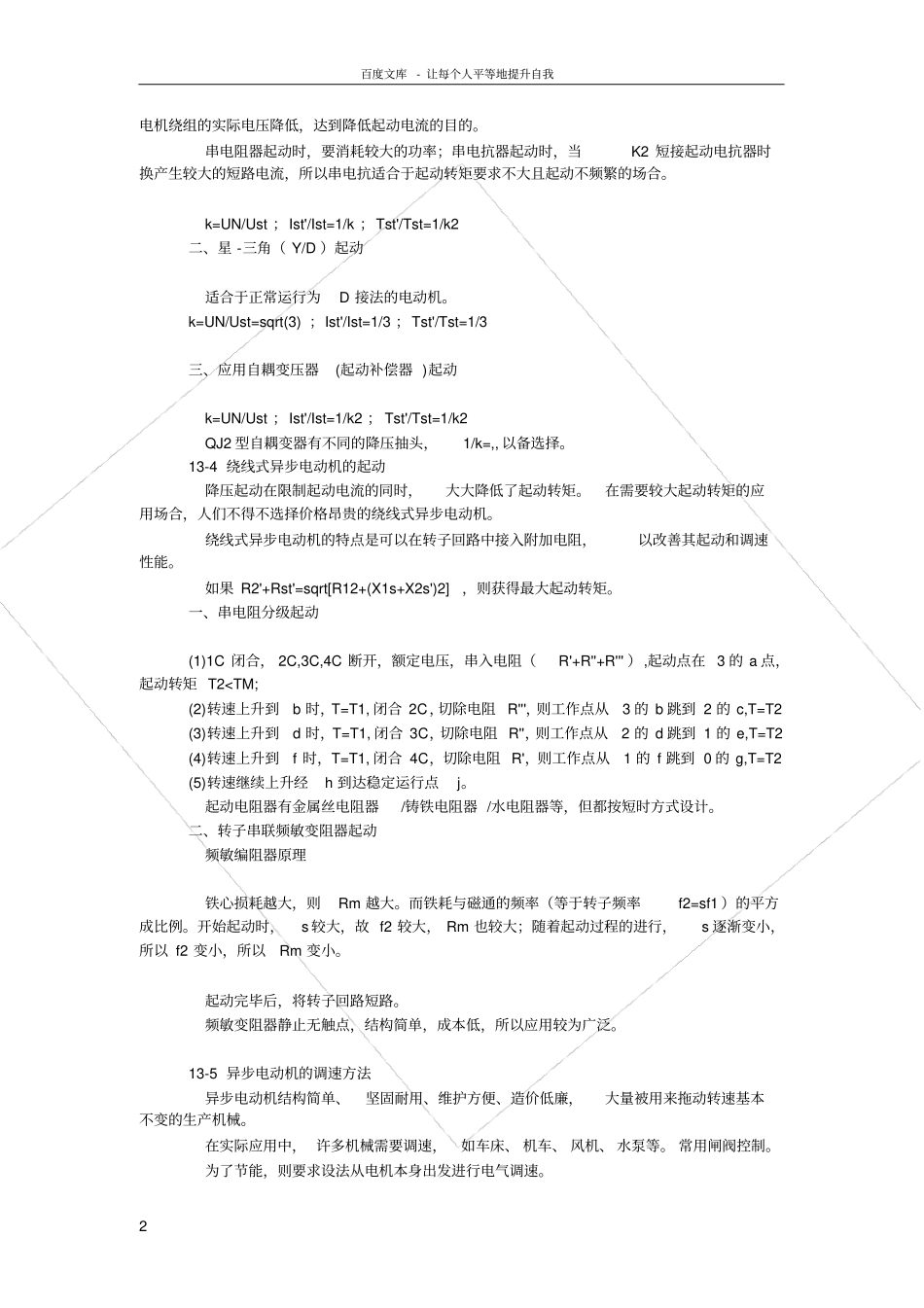

三相异步电动机的起动及调速_第2页
2/5

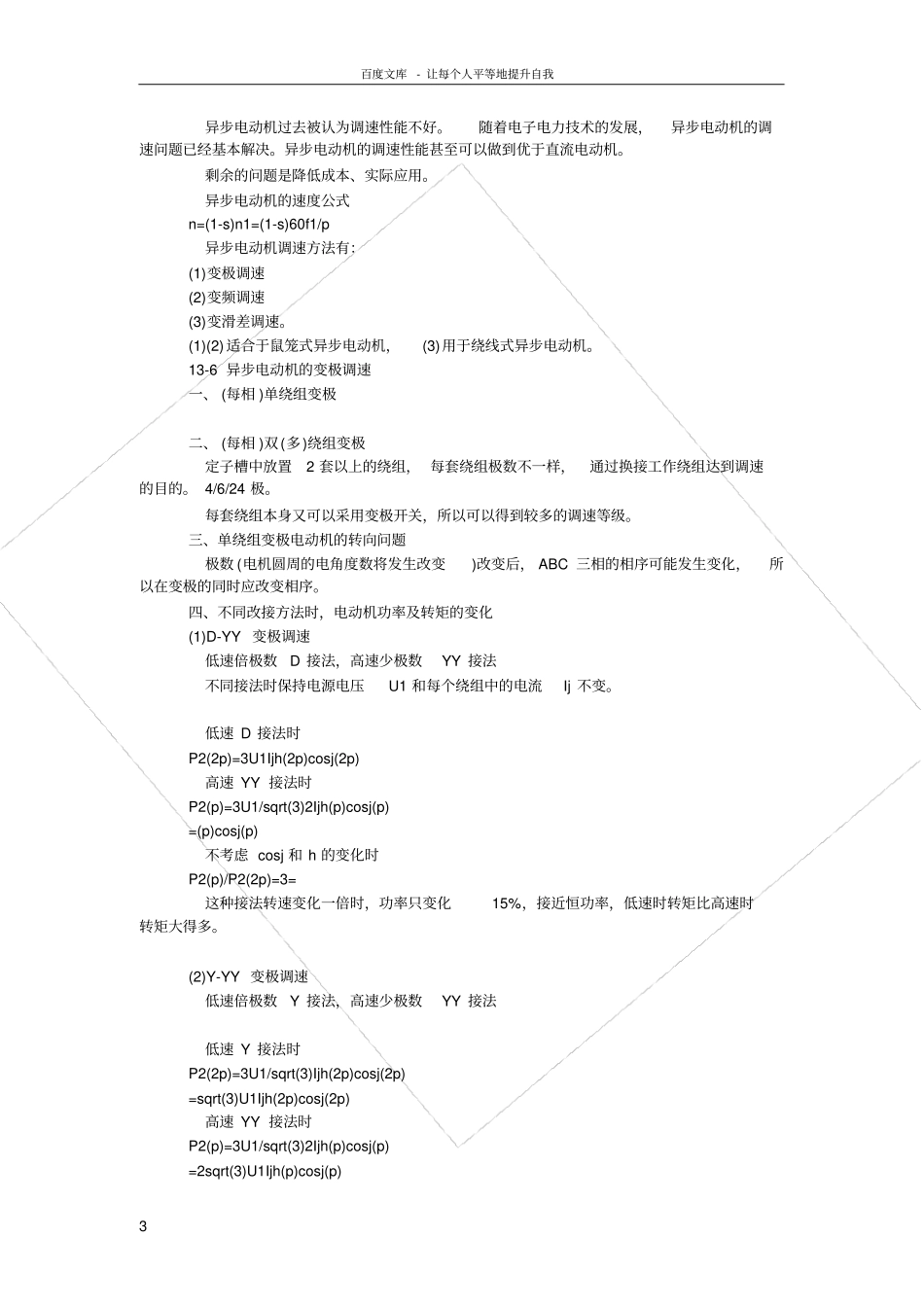

三相异步电动机的起动及调速_第3页
3/5
百度文库-让每个人平等地提升自我1三相异步电动机的起动及调速内容提要:起动方法/调速方法13-1对起动的要求/起动方法选择一、对异步电动机起动的要求起动过程是指电动机从静止到达到正常工作转速(额定转速)的过程。起动过程中电流一般较大,为了避免电机在起动过程中损坏和降低起动电流对电网的影响,一般希望起动过程越快越好。三相异步电动机的电流公式I2'=U1/sqrt[(R1+R2'/s)2+(X1s+X2s')2]额定运行时,s=sN=~,若取s=,则R2'/s=20R2';起动时,s=1,R2'/s=R2',可见起动时,电动机的阻抗显著减小,电流显著增大。Ist=I2'=U1/sqrt[(R1+R2')2+(X1s+X2s')2]起动电流大约为额定电流的4-7倍。尽管起动电流很大,但起动转矩并不大。T=CTF1I2'cosj2起动转矩不大的原因:(1)起动电流大,阻抗压降大,感应电势小,磁通F1也小;(2)s=1时:cosj2=R2'/sqrt(R2'2+X2s'2),很小。Tst=(1-2)TN对起动过程的要求:(1)Tst足够大;(2)Ist不能太大。不同的起动方法就是在保证一定转矩的情况下,采取不同的措施限制起动电流。二、决定异步电动机起动方法的原则具体情况具体分析。电网容量+电机容量+具体应用场合。电动机容量相对于电网容量很小时,可以直接起动;如果生产机械对转矩要求不大,则只考虑限制电流;如生产机械对转矩要求较高,则既要限制电流,又要保证需要的转矩。起动方法有:笼形异步电动机的直接起动/笼形异步电动机的降压起动/绕线式异步电动机的起动。13-2鼠笼式异步电动机直接起动利用闸刀或者接触器把电动机直接接到具有额定电压的电源上。设备和操作简单,在电网容量相对较大的情况下采用。频繁起动电动机:电动机容量/供电变压器容量<20%允许直接起动;不频繁起动电动机:电动机容量/供电变压器容量<30%允许直接起动;如果没有独立的供电变压器,则限制电网电压降不能超过5%。13-2鼠笼式异步电动机降压起动若电源供电变压器的容量不够大时,就采取降压起动。由于转矩也随着电压下降而平方地下降,所以这种方法适合于对转矩要求不高的场合。一、定子绕组串电阻或者电抗器起动在定子绕组的电路中串入一个三相电阻器或者电抗器来分担一部分电源电压,使得百度文库-让每个人平等地提升自我2电机绕组的实际电压降低,达到降低起动电流的目的。串电阻器起动时,要消耗较大的功率;串电抗器起动时,当K2短接起动电抗器时换产生较大的短路电流,所以串电抗适合于起动转矩要求不大且起动不频繁的场合。k=UN/Ust;Ist'/Ist=1/k;Tst'/Tst=1/k2二、星-三角(Y/D)起动适合于正常运行为D接法的电动机。k=UN/Ust=sqrt(3);Ist'/Ist=1/3;Tst'/Tst=1/3三、应用自耦变压器(起动补偿器)起动k=UN/Ust;Ist'/Ist=1/k2;Tst'/Tst=1/k2QJ2型自耦变器有不同的降压抽头,1/k=,,以备选择。13-4绕线式异步电动机的起动降压起动在限制起动电流的同时,大大降低了起动转矩。在需要较大起动转矩的应用场合,人们不得不选择价格昂贵的绕线式异步电动机。绕线式异步电动机的特点是可以在转子回路中接入附加电阻,以改善其起动和调速性能。如果R2'+Rst'=sqrt[R12+(X1s+X2s')2],则获得最大起动转矩。一、串电阻分级起动(1)1C闭合,2C,3C,4C断开,额定电压,串入电阻(R'+R''+R'''),起动点在3的a点,起动转矩T2
