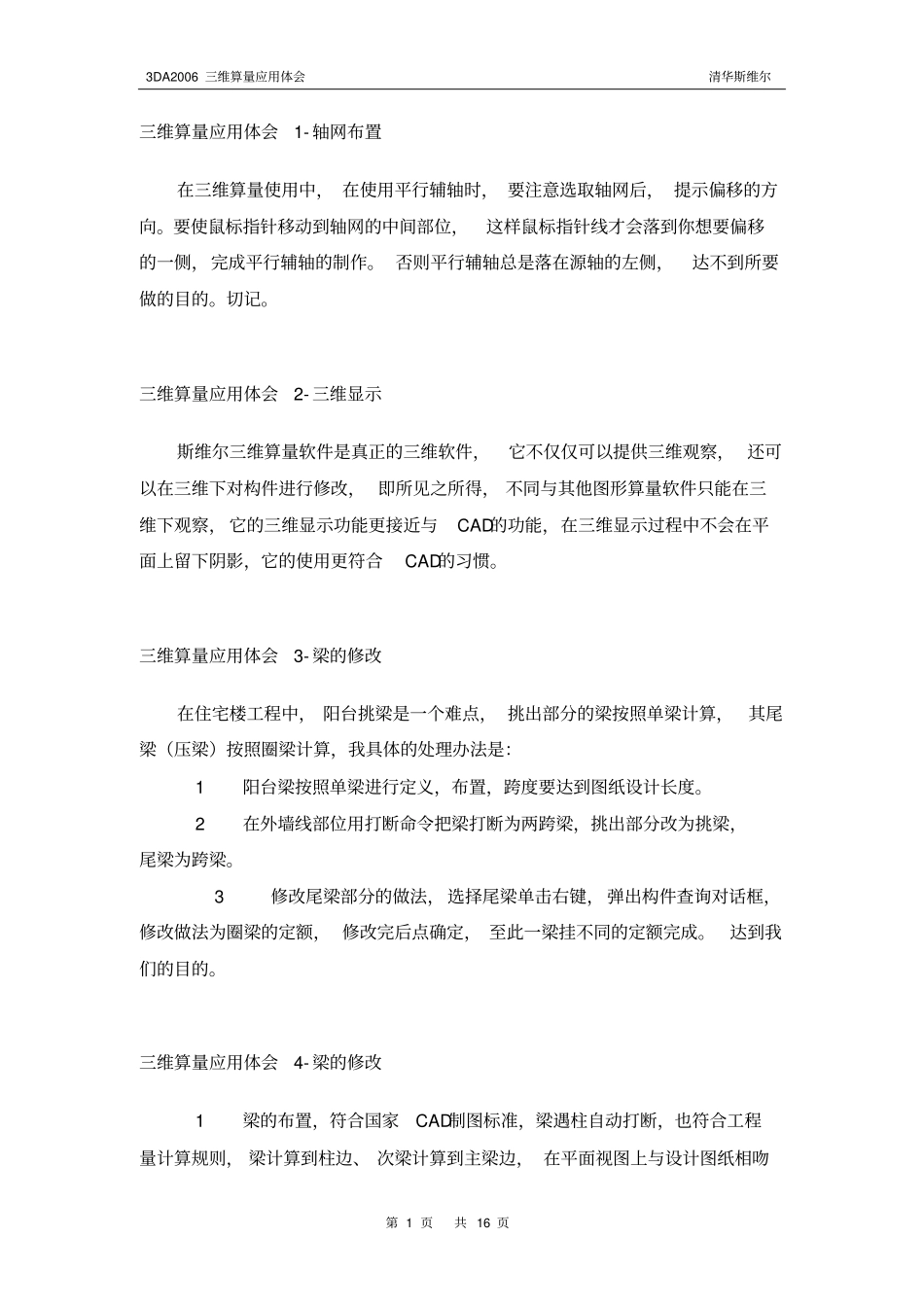

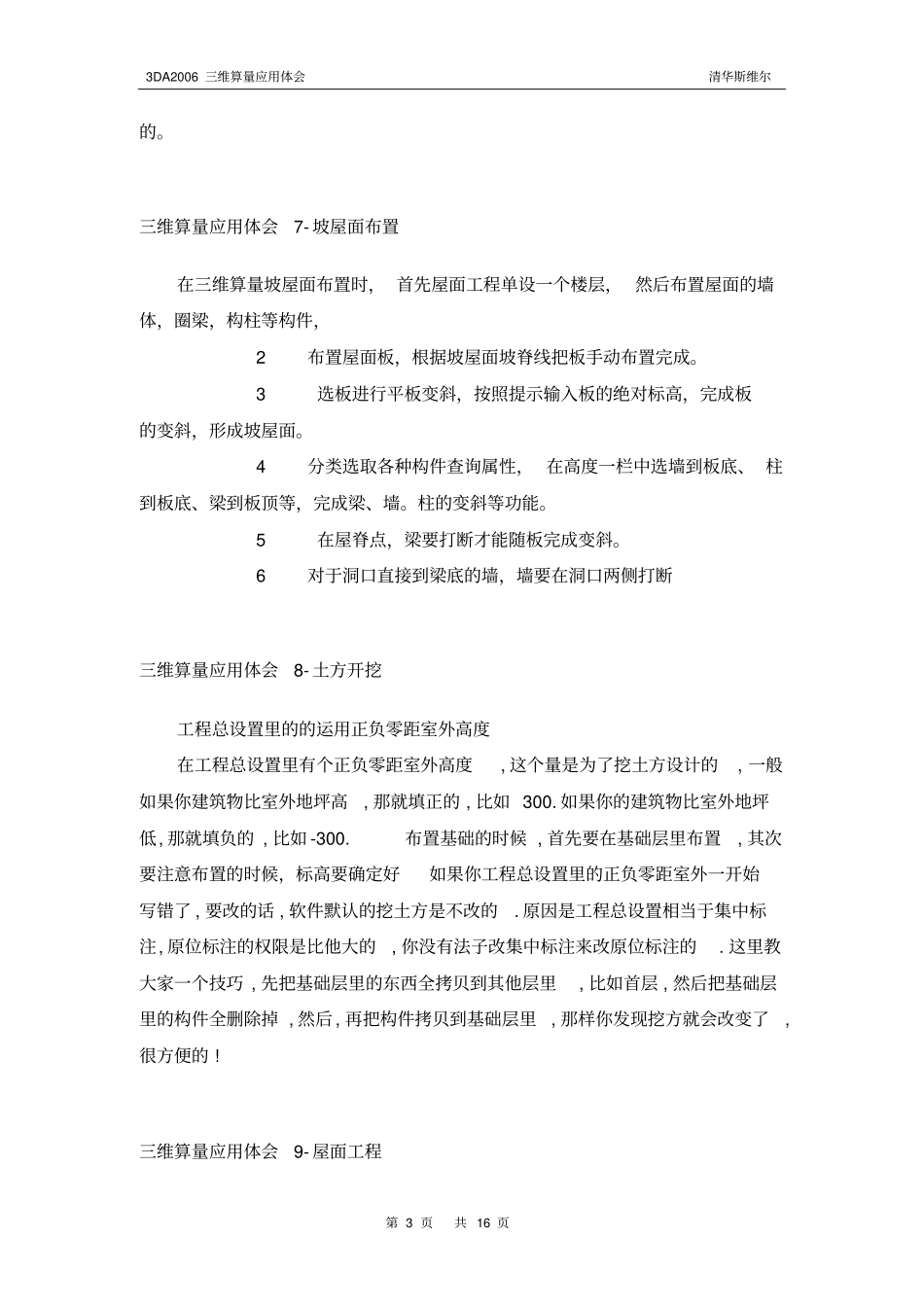

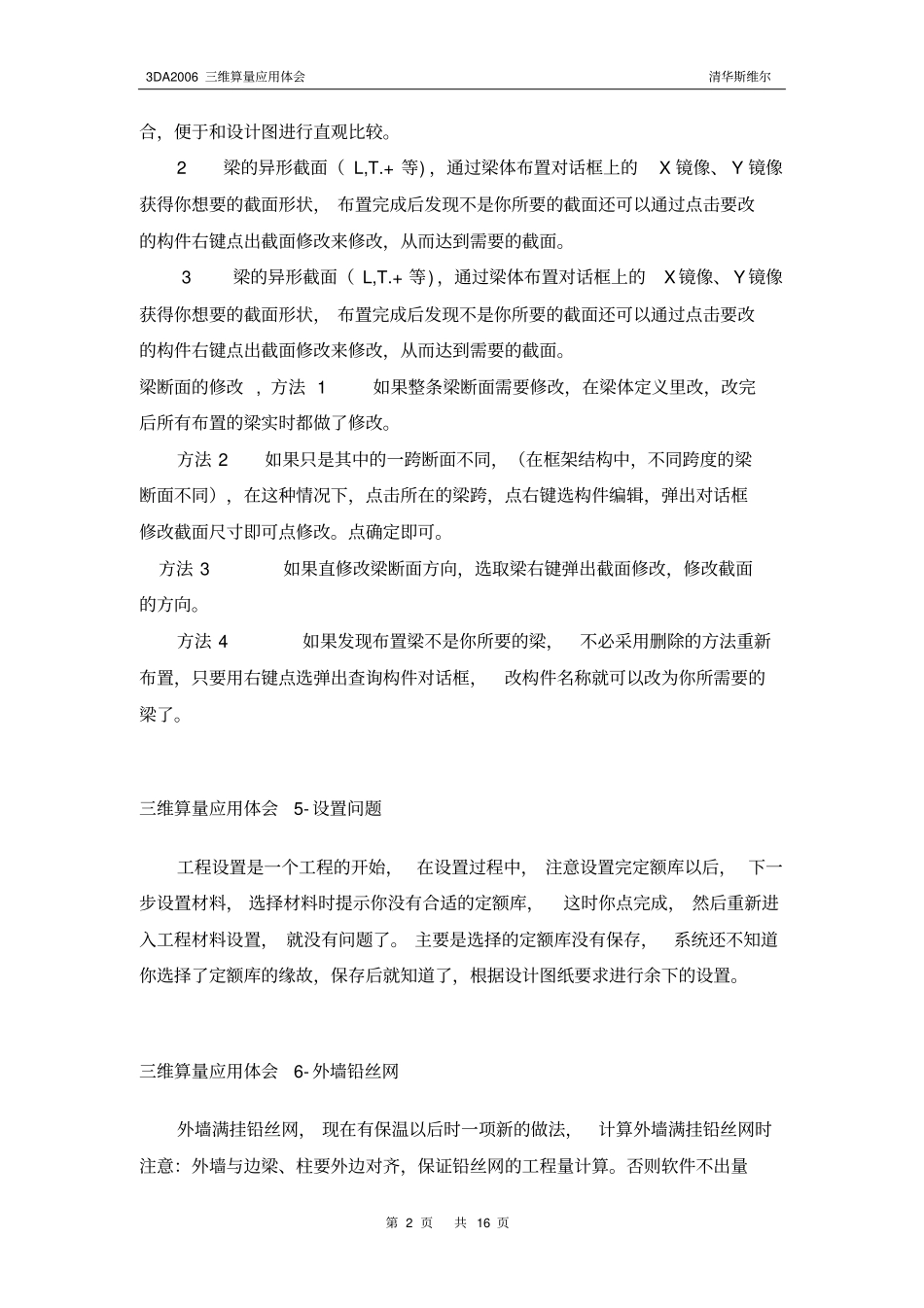

3DA2006三维算量应用体会清华斯维尔第1页共16页三维算量应用体会1-轴网布置在三维算量使用中，在使用平行辅轴时，要注意选取轴网后，提示偏移的方向。要使鼠标指针移动到轴网的中间部位，这样鼠标指针线才会落到你想要偏移的一侧，完成平行辅轴的制作。否则平行辅轴总是落在源轴的左侧，达不到所要做的目的。切记。三维算量应用体会2-三维显示斯维尔三维算量软件是真正的三维软件，它不仅仅可以提供三维观察，还可以在三维下对构件进行修改，即所见之所得，不同与其他图形算量软件只能在三维下观察，它的三维显示功能更接近与CAD的功能，在三维显示过程中不会在平面上留下阴影，它的使用更符合CAD的习惯。三维算量应用体会3-梁的修改在住宅楼工程中，阳台挑梁是一个难点，挑出部分的梁按照单梁计算，其尾梁（压梁）按照圈梁计算，我具体的处理办法是：1阳台梁按照单梁进行定义，布置，跨度要达到图纸设计长度。2在外墙线部位用打断命令把梁打断为两跨梁，挑出部分改为挑梁，尾梁为跨梁。3修改尾梁部分的做法，选择尾梁单击右键，弹出构件查询对话框，修改做法为圈梁的定额，修改完后点确定，至此一梁挂不同的定额完成。达到我们的目的。三维算量应用体会4-梁的修改1梁的布置，符合国家CAD制图标准，梁遇柱自动打断，也符合工程量计算规则，梁计算到柱边、次梁计算到主梁边，在平面视图上与设计图纸相吻3DA2006三维算量应用体会清华斯维尔第2页共16页合，便于和设计图进行直观比较。2梁的异形截面（L,T.+等)，通过梁体布置对话框上的X镜像、Y镜像获得你想要的截面形状，布置完成后发现不是你所要的截面还可以通过点击要改的构件右键点出截面修改来修改，从而达到需要的截面。3梁的异形截面（L,T.+等)，通过梁体布置对话框上的X镜像、Y镜像获得你想要的截面形状，布置完成后发现不是你所要的截面还可以通过点击要改的构件右键点出截面修改来修改，从而达到需要的截面。梁断面的修改,方法1如果整条梁断面需要修改，在梁体定义里改，改完后所有布置的梁实时都做了修改。方法2如果只是其中的一跨断面不同，（在框架结构中，不同跨度的梁断面不同），在这种情况下，点击所在的梁跨，点右键选构件编辑，弹出对话框修改截面尺寸即可点修改。点确定即可。方法3如果直修改梁断面方向，选取梁右键弹出截面修改，修改截面的方向。方法4如果发现布置梁不是你所要的梁，不必采用删除的方法重新布置，只要用右键点选弹出查询构件对话框，改构件名称就可以改为你所需要的梁了。三维算量应用体会5-设置问题工程设置是一个工程的开始，在设置过程中，注意设置完定额库以后，下一步设置材料，选择材料时提示你没有合适的定额库，这时你点完成，然后重新进入工程材料设置，就没有问题了。主要是选择的定额库没有保存，系统还不知道你选择了定额库的缘故，保存后就知道了，根据设计图纸要求进行余下的设置。三维算量应用体会6-外墙铅丝网外墙满挂铅丝网，现在有保温以后时一项新的做法，计算外墙满挂铅丝网时注意：外墙与边梁、柱要外边对齐，保证铅丝网的工程量计算。否则软件不出量3DA2006三维算量应用体会清华斯维尔第3页共16页的。三维算量应用体会7-坡屋面布置在三维算量坡屋面布置时，首先屋面工程单设一个楼层，然后布置屋面的墙体，圈梁，构柱等构件，2布置屋面板，根据坡屋面坡脊线把板手动布置完成。3选板进行平板变斜，按照提示输入板的绝对标高，完成板的变斜，形成坡屋面。4分类选取各种构件查询属性，在高度一栏中选墙到板底、柱到板底、梁到板顶等，完成梁、墙。柱的变斜等功能。5在屋脊点，梁要打断才能随板完成变斜。6对于洞口直接到梁底的墙，墙要在洞口两侧打断三维算量应用体会8-土方开挖工程总设置里的的运用正负零距室外高度在工程总设置里有个正负零距室外高度,这个量是为了挖土方设计的,一般如果你建筑物比室外地坪高,那就填正的,比如300.如果你的建筑物比室外地坪低,那就填负的,比如-300.布置基础的时候,首先要在基础层里布置,其次要注意布置的时候，标高要确定好如果你工程总设置里的正负零距室外一开始写错了,要改的话,软件默认的挖土方是不改的.原因是工程总设置相当于集中...
