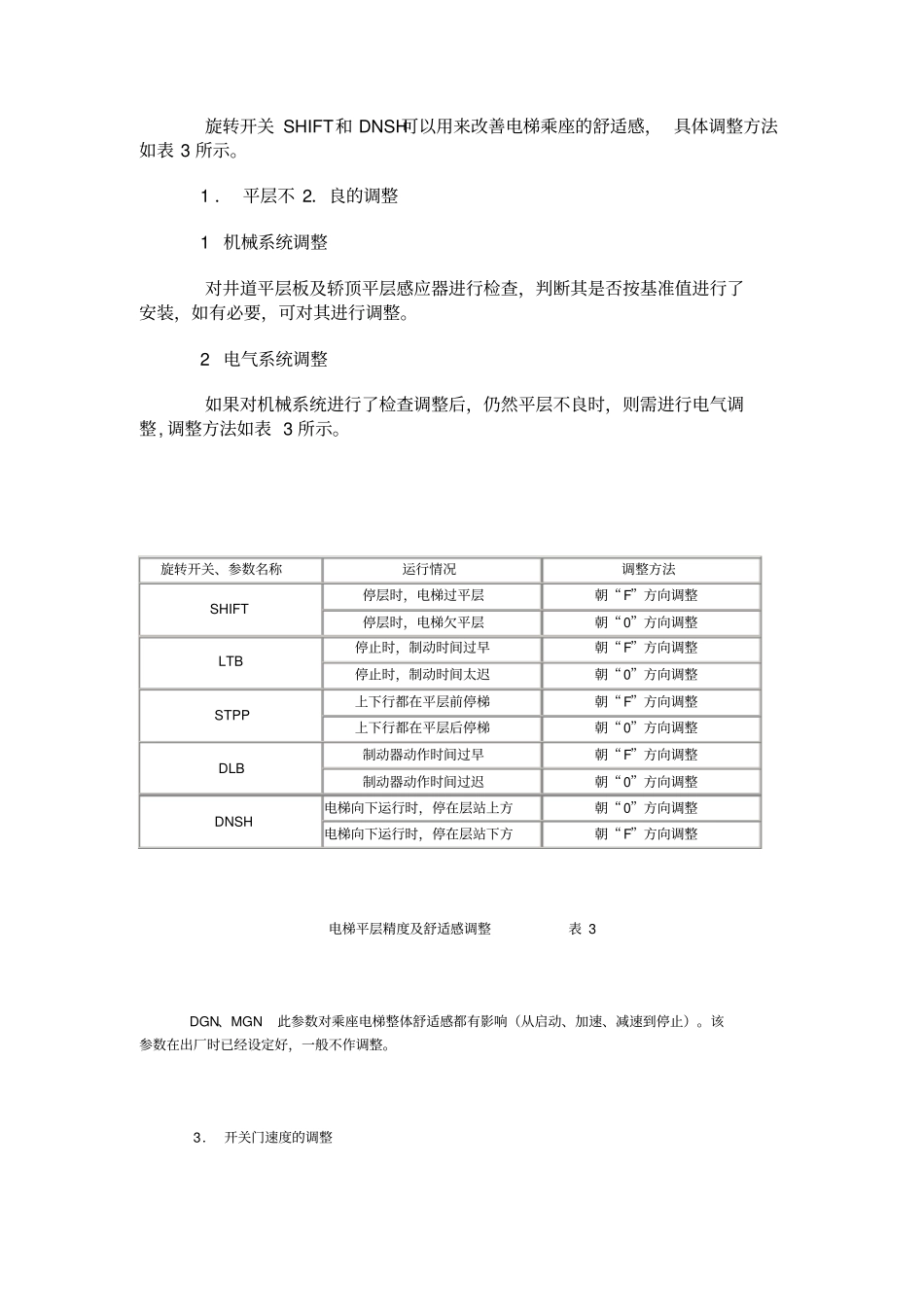

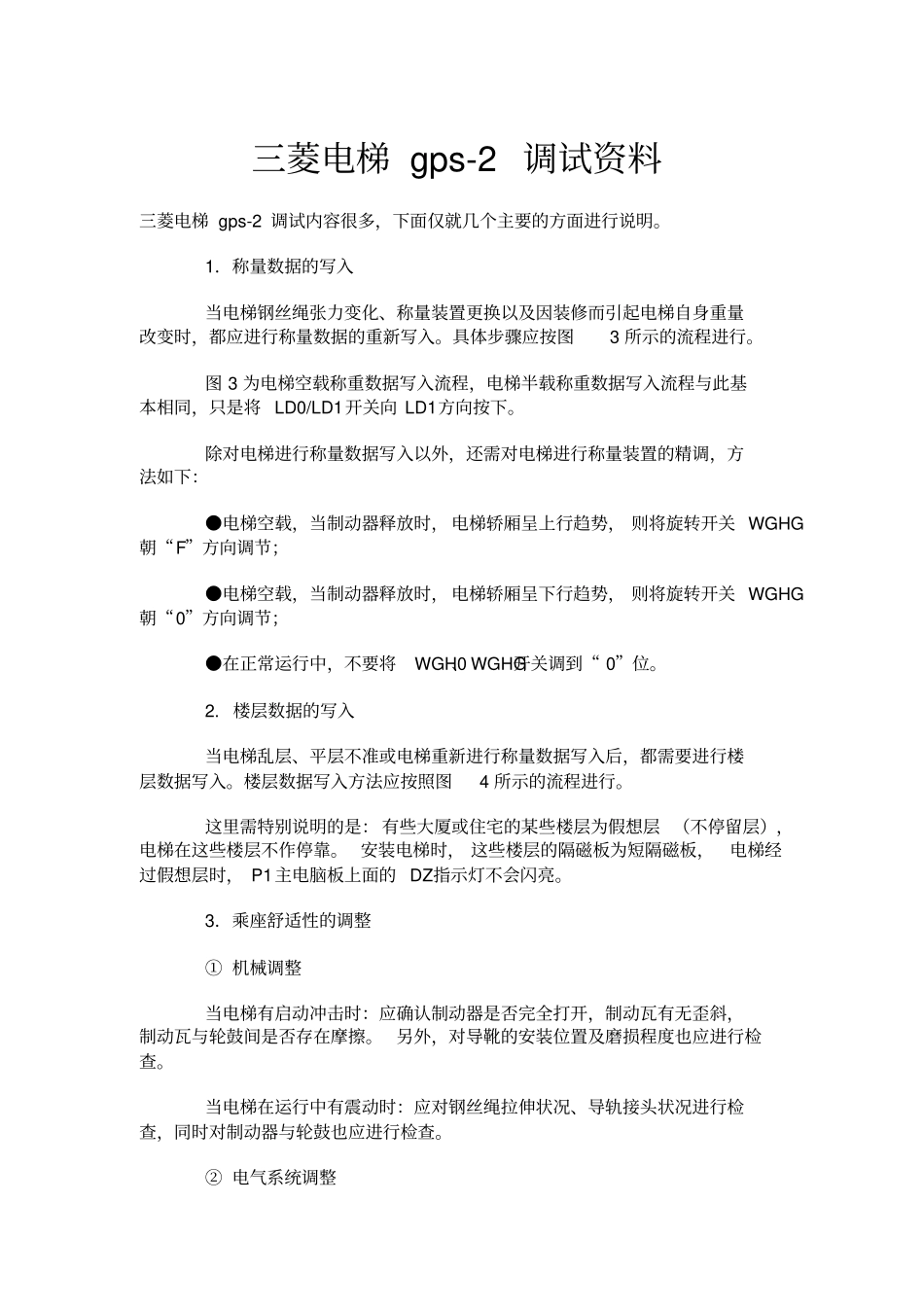

三菱电梯gps-2调试资料三菱电梯gps-2调试内容很多，下面仅就几个主要的方面进行说明。1．称量数据的写入当电梯钢丝绳张力变化、称量装置更换以及因装修而引起电梯自身重量改变时，都应进行称量数据的重新写入。具体步骤应按图3所示的流程进行。图3为电梯空载称重数据写入流程，电梯半载称重数据写入流程与此基本相同，只是将LD0/LD1开关向LD1方向按下。除对电梯进行称量数据写入以外，还需对电梯进行称量装置的精调，方法如下：●电梯空载，当制动器释放时，电梯轿厢呈上行趋势，则将旋转开关WGHG朝“F”方向调节；●电梯空载，当制动器释放时，电梯轿厢呈下行趋势，则将旋转开关WGHG朝“0”方向调节；●在正常运行中，不要将WGH0、WGHG开关调到“0”位。2.楼层数据的写入当电梯乱层、平层不准或电梯重新进行称量数据写入后，都需要进行楼层数据写入。楼层数据写入方法应按照图4所示的流程进行。这里需特别说明的是：有些大厦或住宅的某些楼层为假想层（不停留层），电梯在这些楼层不作停靠。安装电梯时，这些楼层的隔磁板为短隔磁板，电梯经过假想层时，P1主电脑板上面的DZ指示灯不会闪亮。3．乘座舒适性的调整①机械调整当电梯有启动冲击时：应确认制动器是否完全打开，制动瓦有无歪斜，制动瓦与轮鼓间是否存在摩擦。另外，对导靴的安装位置及磨损程度也应进行检查。当电梯在运行中有震动时：应对钢丝绳拉伸状况、导轨接头状况进行检查，同时对制动器与轮鼓也应进行检查。②电气系统调整旋转开关SHIFT和DNSH可以用来改善电梯乘座的舒适感，具体调整方法如表3所示。1．平层不2．良的调整1机械系统调整对井道平层板及轿顶平层感应器进行检查，判断其是否按基准值进行了安装，如有必要，可对其进行调整。2电气系统调整如果对机械系统进行了检查调整后，仍然平层不良时，则需进行电气调整,调整方法如表3所示。旋转开关、参数名称运行情况调整方法SHIFT停层时，电梯过平层朝“F”方向调整停层时，电梯欠平层朝“0”方向调整LTB停止时，制动时间过早朝“F”方向调整停止时，制动时间太迟朝“0”方向调整STPP上下行都在平层前停梯朝“F”方向调整上下行都在平层后停梯朝“0”方向调整DLB制动器动作时间过早朝“F”方向调整制动器动作时间过迟朝“0”方向调整DNSH电梯向下运行时，停在层站上方朝“0”方向调整电梯向下运行时，停在层站下方朝“F”方向调整电梯平层精度及舒适感调整表3DGN、MGN此参数对乘座电梯整体舒适感都有影响（从启动、加速、减速到停止）。该参数在出厂时已经设定好，一般不作调整。3．开关门速度的调整GPS-Ⅱ、GPS-CR电梯采用全电脑交流变压变频（VVVF）控制技术对门机进行调速，速度图形曲线是通过对短路插头SP01、SP02、SP03的设定来实现的。通过对短路插头的设定，不仅能对速度图形进行调整，而且还能对机种（门型号）、进出口宽度（JJ尺寸）、灵敏度进行设定和调整。短路插头SP01、SP02、SP03安装在轿顶ST装置内的电子板上。开关门速度调整与短路插头SP01、SP02、SP03间的关系见图5。短路插头的功能见表4。图5开关门速度图形与短路插头的关系插头名称功能SP01-0、1控制状态选择SP01-2、3灵敏度调整SP01-4、5JJ（进出口宽度）选择SP01-6、7机种选择SP02-0、1关门低速位置变更SP02-2、3关门最终速度变更SP02-4、5关门加减速度变更SP02-6、7SP03-0、1开门最终速度变更SP03-2、3开门加减速度变更SP03-4、5SP03-6、7开门配合速度变更GPS-Ⅱ电梯功能表说明：S—基本功能A—选择功能代号名称操作方式AAN-B语音装置SSBKCU--SCCC轿厢召唤自动消除SSCFO-A轿厢内电扇自动关闭SSCLO-A轿厢内照明自动关闭SSDLD门负载传感器SSDOT开门时间自动调整SSFCC-A错误召唤自动消除SSFCC-P错误召唤消除-轿厢按钮式SSHAND手动运行SSIND独立运行SSNA无司机运行SSNHL就近层停靠SSOHS分散待机服务--SOLH超载报警SSPTC交通高峰服务--SSDE安全触板SSSFL安全停靠SSCOS自动脱离群控--SABP自动直达AAAECC轿厢到站钟（轿厢用）AAAECH轿厢到站钟（厅外用）AAAS有司机服务AABKO-TB开门延长按钮AAECL轿厢应急照明AAEER地震应急返回AAFE消防应急操作AAFER消防应急返回AAFFS强迫厅层AAHDS乘客传感门AAHOS层站运行开关AAITP对讲电话AAMELD三菱应急停靠装置AAMFP基站停靠AANS特定非服务层AAOEPS紧急电源供电运行AASCS-B密码召唤服务AASR门光电保护AAUSDS超声传感门
