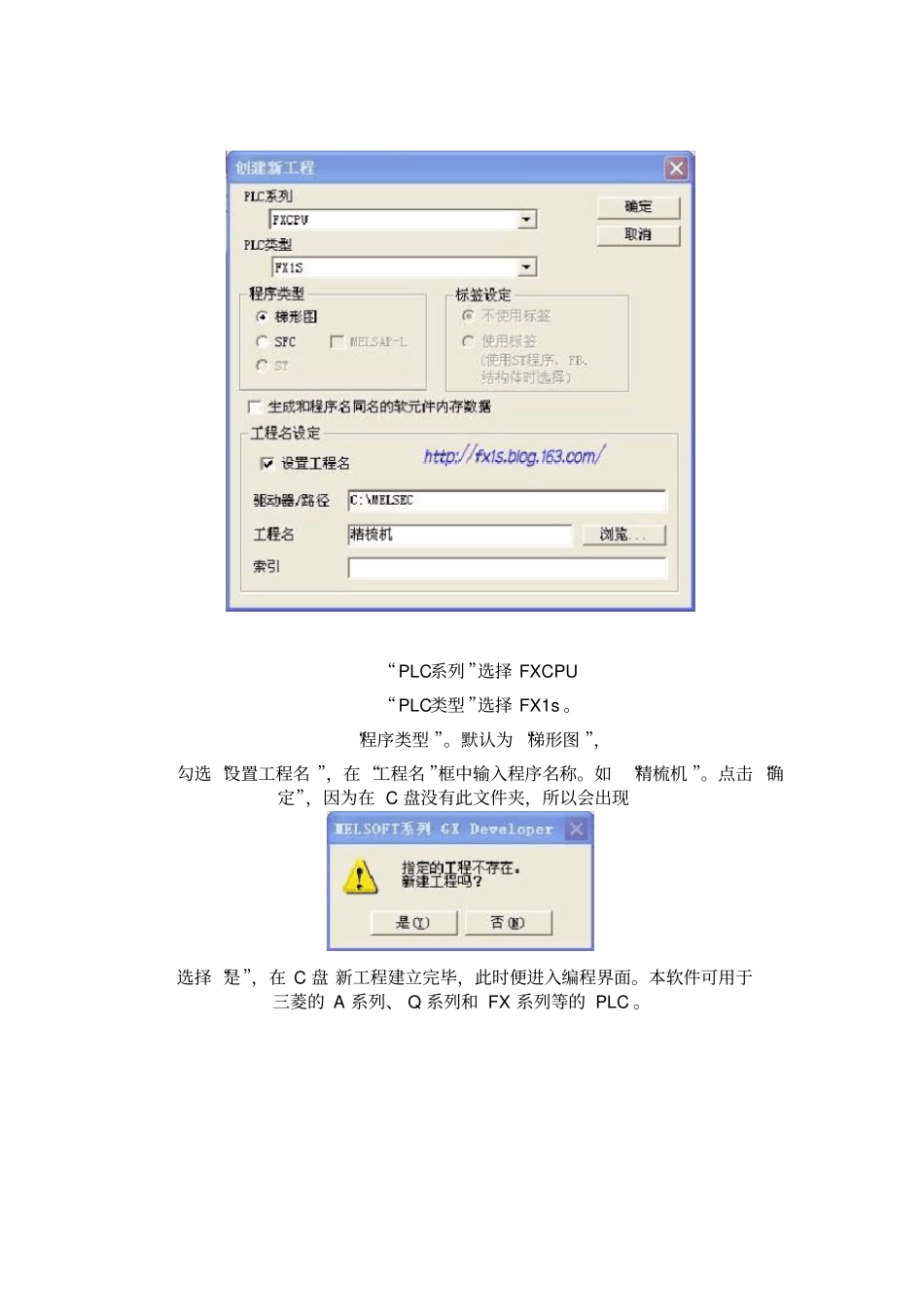

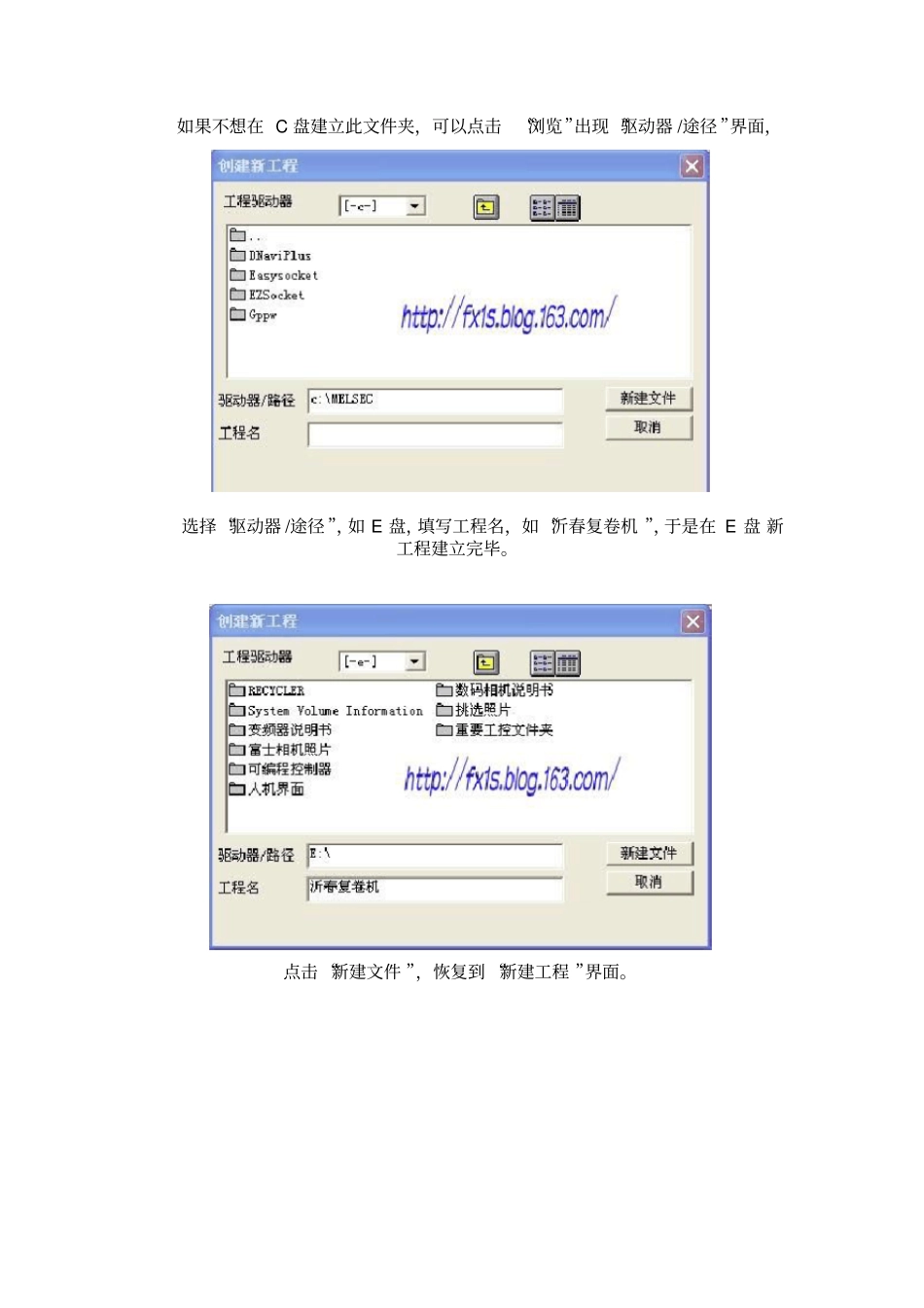

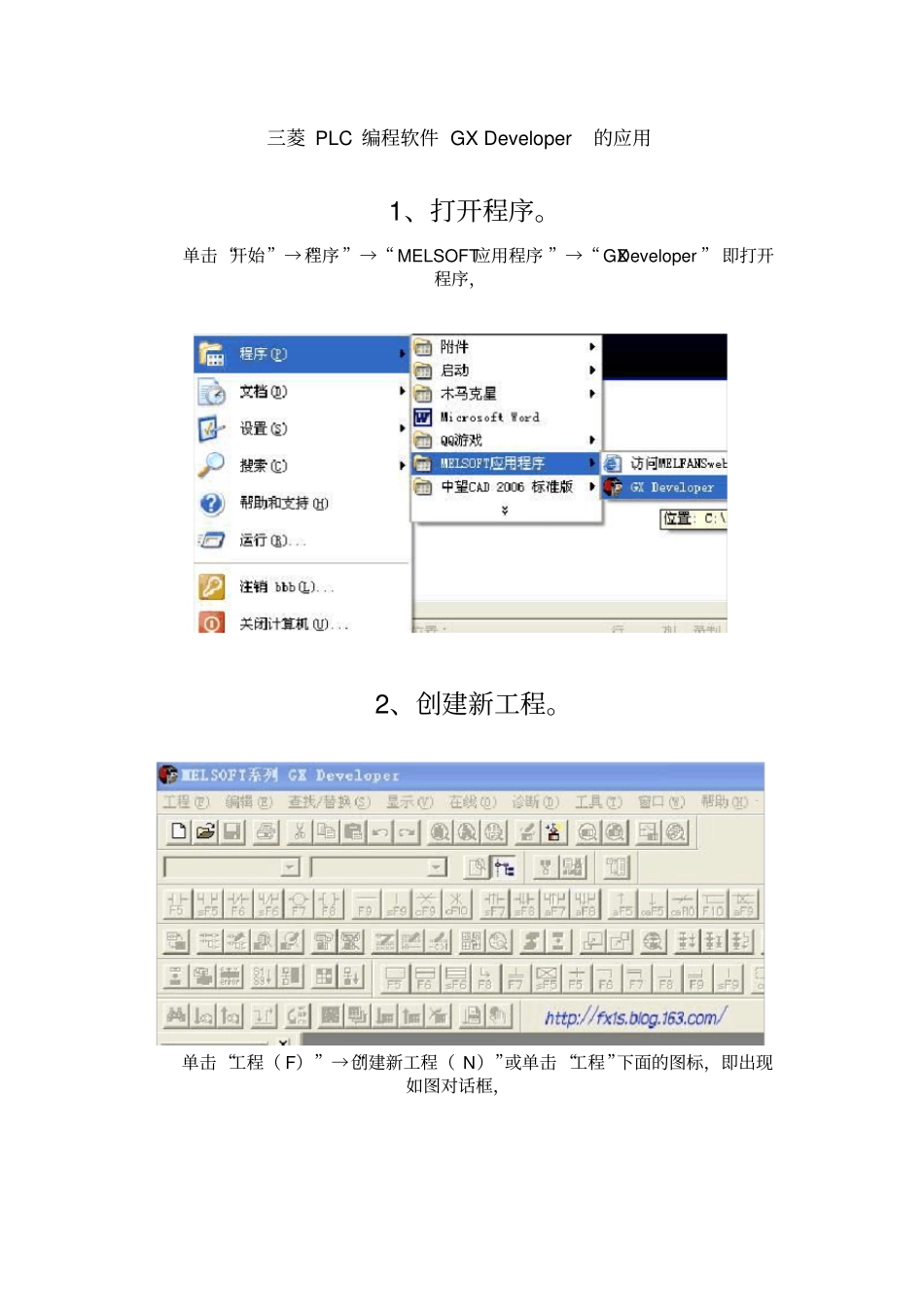

三菱PLC编程软件GXDeveloper的应用1、打开程序。单击“开始”→“程序”→“MELSOFT应用程序”→“GXDeveloper”即打开程序，2、创建新工程。单击“工程（F）”→“创建新工程（N）”或单击“工程”下面的图标，即出现如图对话框，“PLC系列”选择FXCPU“PLC类型”选择FX1s。“程序类型”。默认为“梯形图”，勾选“设置工程名”，在“工程名”框中输入程序名称。如“精梳机”。点击“确定”，因为在C盘没有此文件夹，所以会出现选择“是”，在C盘新工程建立完毕，此时便进入编程界面。本软件可用于三菱的A系列、Q系列和FX系列等的PLC。如果不想在C盘建立此文件夹，可以点击“浏览”出现“驱动器/途径”界面，选择“驱动器/途径”，如E盘，填写工程名，如“沂春复卷机”，于是在E盘新工程建立完毕。点击“新建文件”，恢复到“新建工程”界面。点击'确定”，因为在E盘没有此文件夹，所以会出现点击“是”，在E盘新工程建立完毕，此时便进入编程界面。本软件可用于三菱的A系列、Q系列和FX系列等的PLC。3、输入梯形图。输入梯形图有两种方法，一是利用工具条中的快捷键输入。另一种是直接用键盘输入如F5，F6，F7，F8，F9，F10。下面以一段简单的程序为例说明这两种输入方法。例8-1：输入下面一段程序。（1）、用工具条中的快捷键输入。1输入触点：点击F5，则出现一个“梯形图输入”对话框，如下图在对话框中输入X0，点击“确定”则触点输入，用同样的方法，可以输入其他的常开、常闭触点。2线圈输入：点击F8，则出现如图“梯形图输入”对话框如下图在对话框中输入Y0，点击“确定”，则线圈输入。用同样的方法，可以输入其他程序。下面解释一下工具条中各按钮的功能。F5—输入常开触点。F6—输入常闭触点。SF5—输入并联常开触点。SF6—输入并联常闭触点。F7—输入线圈。F8—输入功能指令。F9—输入直线。SF9—输入竖线。CF9—横线删除。CF10—竖线删除。SF7—上升沿脉冲。SF8—下降沿脉冲。aF7—并联上升沿脉冲。aF8—并联下降沿脉冲。caF10—运算结果取反F10—划线输入aF9—划线删除（2）、从键盘输入。如果键盘使用熟练，直接从键盘输入则更方便，效力更高。不用点击工具栏中的按钮。以例8-1程序为例，首先使光标处于第一行的首端。在键盘上直接敲入ldx0，同样出现一个对话框，如图8-10。再敲回车键（Enter）。则程序输入。接着键入outy0。再敲回车键（Enter）线圈输入。再输入ory0,回车即可⋯⋯.用键盘输入时，可以不管程序中各触点的连接关系，常开触点用LD，常闭触点用LDI，线圈用OUT，功能指令直接输入助记符和操作数。但要注意助记符和操作数之间用空格隔开。对于出现分支、自锁等关系的可以直接用竖线去补上。通过一定的练习和摸索，就能熟练地掌握程序输入的方法。4、梯形图编辑。在输入梯形图时，常需要对梯形进行编辑，如插入、删除等操作。（1）、触点的修改、添加和删除。修改：把光标移在需要修改的触点上，直接输入新的触点，回车即可；则新的触点覆盖原来的触点。也可以把光标移到需要修改的触点上，双击，则出现一个对话框，在对话框中输入新触点的标号，回车，即可。添加：把光标移在需要添加触点处，直接输入新的触点，回车即可。删除：把光标点在需要删除的触点上，再按键盘的“Delete”键，即可删除再点击直线，回车即可。用直线覆盖原来的触点。（2）、行插入和行删除。在进行程序编辑时，通常要插入或删除一行或几行程序；操作方法：行插入：先将光标移到要插入行的地方，点击“编辑（E）”弹出下拉菜单，再点击“行插入（N）”，则在光标处出现一个空行，就可以输入一行程序；用同样的方法，可以继续插入行。行删除：先将光标移到要删除行的地方，点击“编辑（E）”弹出下拉菜单，再点击“行删除（E）”，就删除了一行；用同样的方法可以继续删除。注意，“END”是不能删除的。5、步进指令输入步进指令的输入方法和FXGP-WIN-C版本的软件有所不同，主要是STL指令的表现格式不同，在FXGP-WIN-C软件中，是一个触点的形式，而在GXDeveloper版的编程软件中，是相当于一个线圈的形式表示的。图1：以前的形式图2：FXGP-WIN-C版的形式图3：GXDeveloper版的形式图1、...
