下穿地道箱涵段防水工程施工方案VIP免费

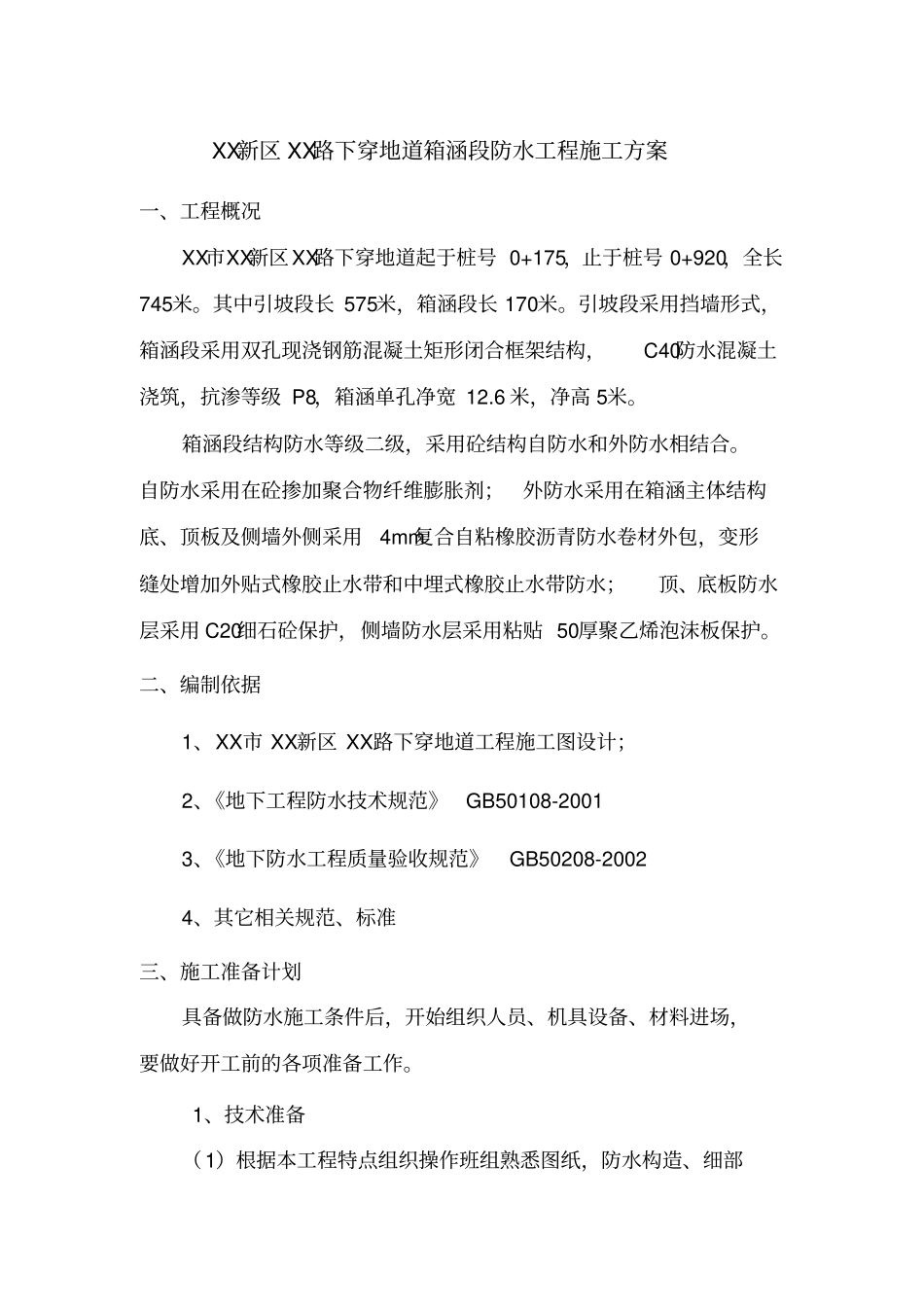

XX新区XX路下穿地道箱涵段防水工程施工方案一、工程概况XX市XX新区XX路下穿地道起于桩号0+175，止于桩号0+920，全长745米。其中引坡段长575米，箱涵段长170米。引坡段采用挡墙形式，箱涵段采用双孔现浇钢筋混凝土矩形闭合框架结构，C40防水混凝土浇筑，抗渗等级P8，箱涵单孔净宽12.6米，净高5米。箱涵段结构防水等级二级，采用砼结构自防水和外防水相结合。自防水采用在砼掺加聚合物纤维膨胀剂；外防水采用在箱涵主体结构底、顶板及侧墙外侧采用4mm复合自粘橡胶沥青防水卷材外包，变形缝处增加外贴式橡胶止水带和中埋式橡胶止水带防水；顶、底板防水层采用C20细石砼保护，侧墙防水层采用粘贴50厚聚乙烯泡沫板保护。二、编制依据1、XX市XX新区XX路下穿地道工程施工图设计；2、《地下工程防水技术规范》GB50108-20013、《地下防水工程质量验收规范》GB50208-20024、其它相关规范、标准三、施工准备计划具备做防水施工条件后，开始组织人员、机具设备、材料进场，要做好开工前的各项准备工作。1、技术准备（1）根据本工程特点组织操作班组熟悉图纸，防水构造、细部节点要求，采用的材料性能、规定的施工工艺和技术要求，对进场操作人员进行质量安全技术交底。（2）基层必须清理干净。（3）垫层及墙面板表面须平整，用2米直尺检查，直尺与基层间隙不大于5mm。（4）雨天、五级风以上不得施工自粘型防水卷材。2、材料进场计划根据施工要求，按防水面积组织足量材料进入施工现场，并将材料分码堆放，放上标识牌，有专人负责保管发放。对防水材料的出厂合格证、出厂质量检测报告及出厂日期进行检查、核对，同时按规定抽样检验合格后方可使用。3、施工工具准备吸吹风机、涂料喷涂机、底油喷料机、喷雾器、弹线包、剪刀、靠尺、卷尺、电盘线、手套、软底鞋、安全帽等所需工具。4、劳动力部署序号防水卷材数量备注14mm厚复合自粘橡胶沥青防水卷材2300m2每节箱涵2基层处理剂适量3专用密封膏适量4金属压条、固定螺钉适量550厚聚乙烯泡沫板1000m26C20细石砼保护260m3四、施工工艺4.1施工流程基层处理→涂基层处理剂→细部节点处理→定位、弹线→铺设自粘防水卷材→节点密封→检查验收→保护层。4.2施工方法■基层处理：基面应平整、无凹凸、无尘无油污、裂缝应用聚合物水泥砂浆抹平。■涂基层处理剂：处理剂容器打开后应充分搅拌均匀，用毛刷对基层节点周边、转角处进行涂刷，然后用刷涂或喷涂施工，喷刷应均匀致。干燥后应保持表面清洁，如有污染变脏，应重新涂刷处理，待干燥后及时铺粘卷材。■细部节点处理：对变形缝、阴阳角、接茬处等防水薄弱环节部位处理做法：①固定模板用的拉杆端头处理序号工种人数备注1现场主管人员4人技术、施工、质检、安全2防水工10~15人均持证上岗3塔吊司机2人均持证上岗②底板与侧墙接茬做法③顶板与侧墙接茬做法④施工缝、变形缝处■定位、弹线：顶板按从南向北、从东向西铺贴；侧墙按从下向上、从东到西铺贴。铺贴前先在基层上弹出基准线，以便卷材定位准确。■顶板水平面铺贴：从一端将卷材卷起，在卷材1/2处，将隔离膜从中间截开，但注意不要划穿卷材，将1/2卷材就位后，拉住已撕开的隔离膜头均匀用力向后拉，边拉边铺贴，铺贴时注意排气，铺贴后应及时用橡胶压辊压实卷材。卷材要求铺贴严实，与基层粘接牢固。另半幅按上述同样方法施工。■侧墙立面铺贴：从卷材的一端将隔离膜揭起，拉住揭下的隔离膜匀力向下拉，同时将揭掉隔离膜的部分粘贴在涂刷好基层处理剂的基层上，边拉边铺贴，铺贴时注意排气，铺贴后用压辊压实，使卷材与基层紧密结合，随时注意与基准线对齐，施工时速度不宜过快。■相邻卷材搭接：将已铺贴的卷材的上面隔离膜按搭接要求宽度揭开、折好，然后进行另幅卷材铺贴。卷材搭接宽度:长短边均不小于100mm。先铺平面、后铺立面，交接处交叉搭接。在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。■收口处理：卷材接缝必须粘贴封严，收头处要用密封胶密封，宽度不应小于10mm，然后用金属压条固定，固定螺钉和压条顶端缝要密封。■施工检查：大面铺贴完后，检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口，遇有缺陷，...
