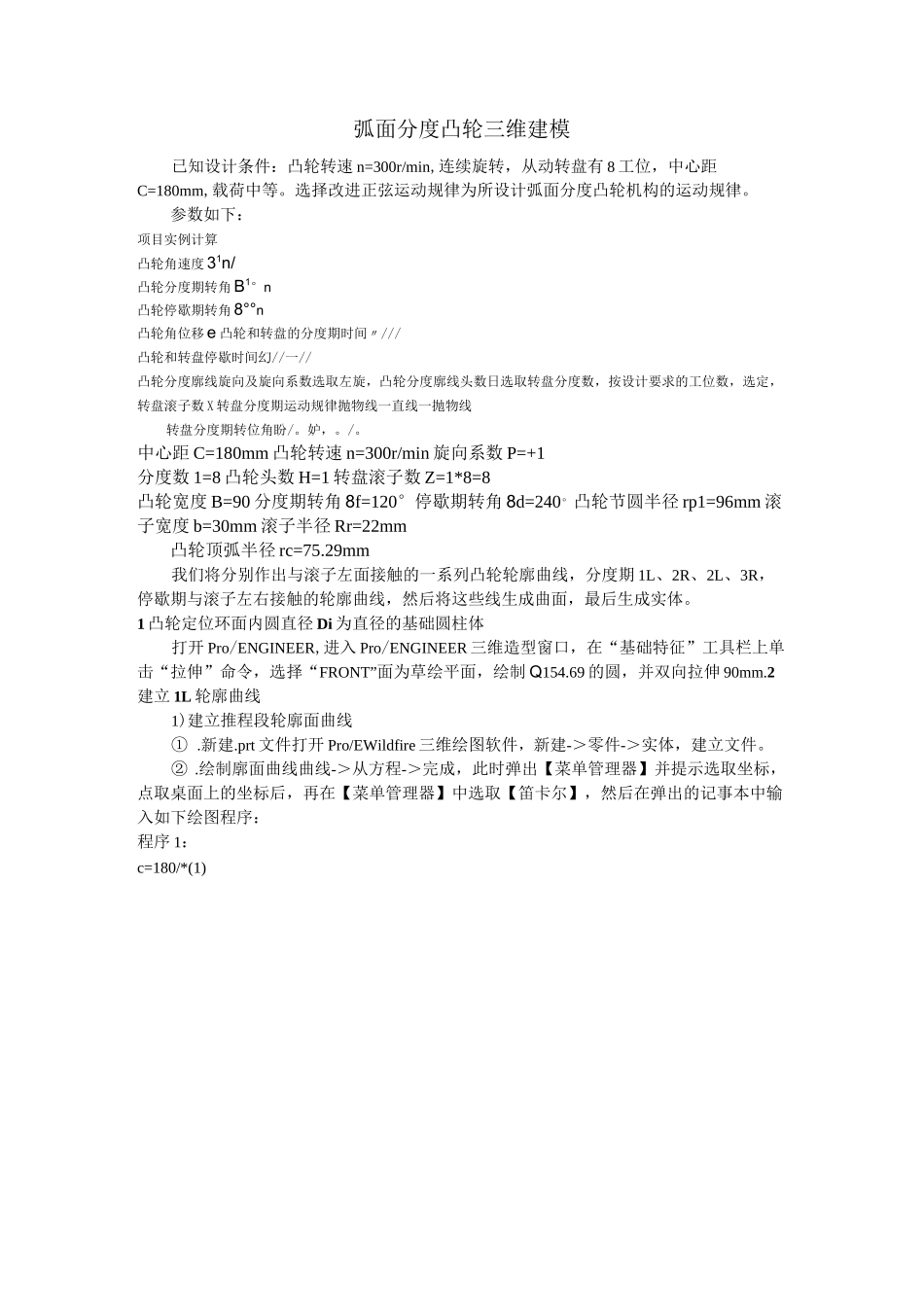

弧面分度凸轮三维建模已知设计条件:凸轮转速n=300r/min,连续旋转,从动转盘有8工位,中心距C=180mm,载荷中等
选择改进正弦运动规律为所设计弧面分度凸轮机构的运动规律
参数如下:项目实例计算凸轮角速度31n/凸轮分度期转角B1°n凸轮停歇期转角8°°n凸轮角位移e凸轮和转盘的分度期时间〃///凸轮和转盘停歇时间幻//一//凸轮分度廓线旋向及旋向系数选取左旋,凸轮分度廓线头数日选取转盘分度数,按设计要求的工位数,选定,转盘滚子数X转盘分度期运动规律抛物线一直线一抛物线转盘分度期转位角盼/
中心距C=180mm凸轮转速n=300r/min旋向系数P=+1分度数1=8凸轮头数H=1转盘滚子数Z=1*8=8凸轮宽度B=90分度期转角8f=120°停歇期转角8d=240°凸轮节圆半径rp1=96mm滚子宽度b=30mm滚子半径Rr=22mm凸轮顶弧半径rc=75
29mm我们将分别作出与滚子左面接触的一系列凸轮轮廓曲线,分度期1L、2R、2L、3R,停歇期与滚子左右接触的轮廓曲线,然后将这些线生成曲面,最后生成实体
1凸轮定位环面内圆直径Di为直径的基础圆柱体打开Pro/ENGINEER,进入Pro/ENGINEER三维造型窗口,在“基础特征”工具栏上单击“拉伸”命令,选择“FRONT”面为草绘平面,绘制Q154
69的圆,并双向拉伸90mm
2建立1L轮廓曲线1)建立推程段轮廓面曲线①
prt文件打开Pro/EWildfire三维绘图软件,新建->零件->实体,建立文件

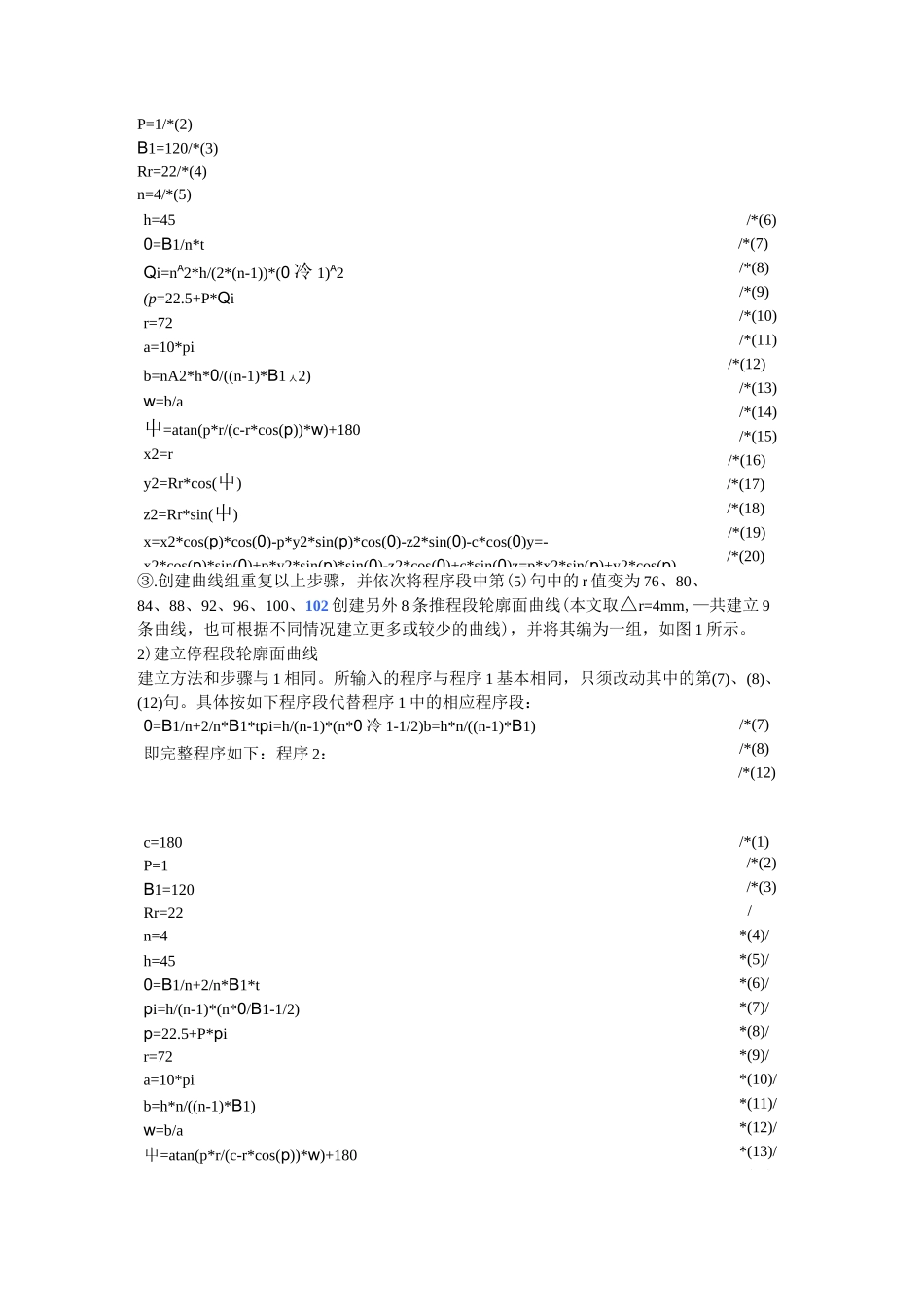

绘制廓面曲线曲线->从方程->完成,此时弹出【菜单管理器】并提示选取坐标,点取桌面上的坐标后,再在【菜单管理器】中选取【笛卡尔】,然后在弹出的记事本中输入如下绘图程序:程序1:c=180/*(1)P=1/*(2)B1=120/*(3)Rr=22/*(4)n=4/*(5)h=450=B
