专项实用方案设计电气------线换塔工程施工组织设计方案VIP专享VIP免费

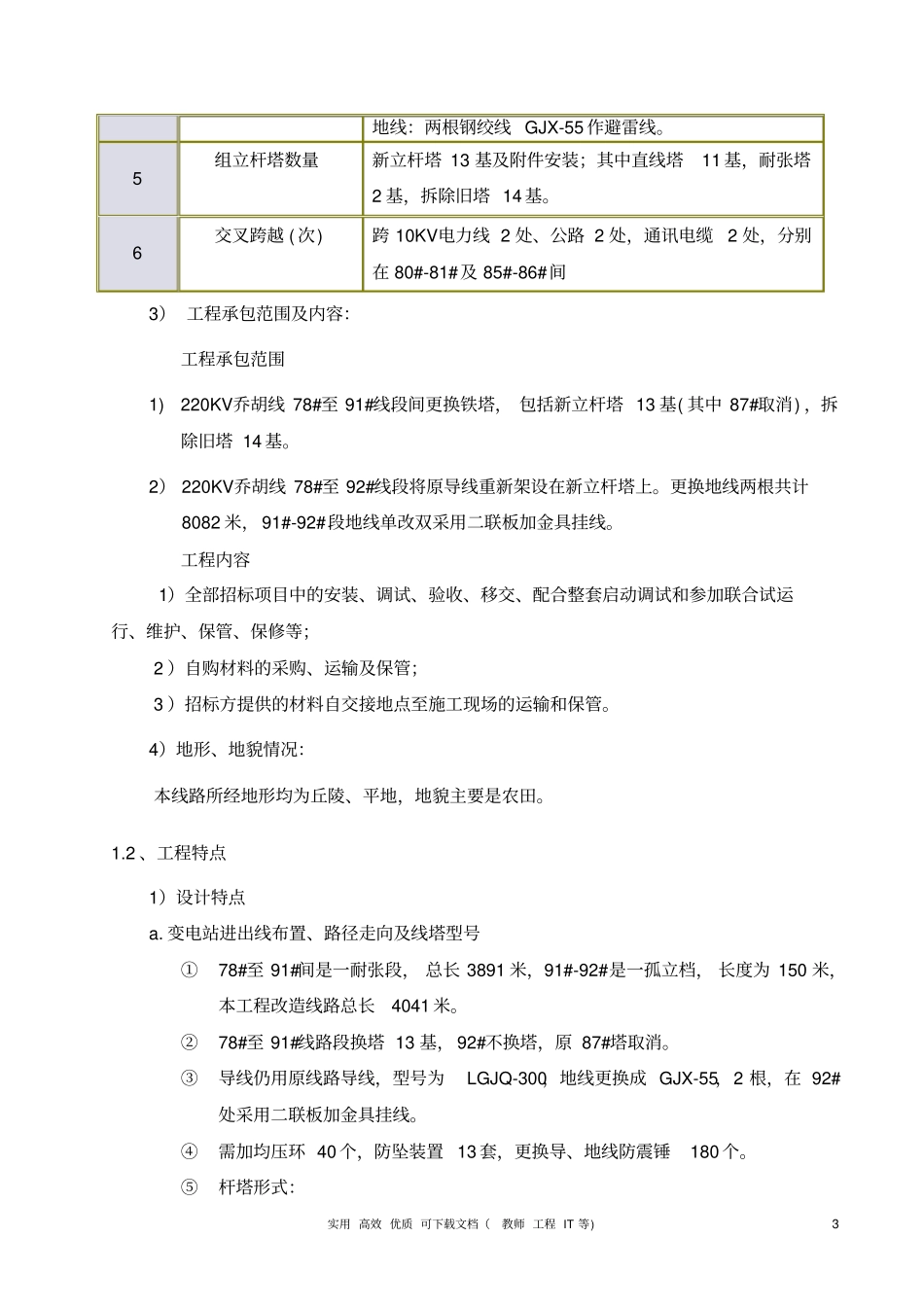

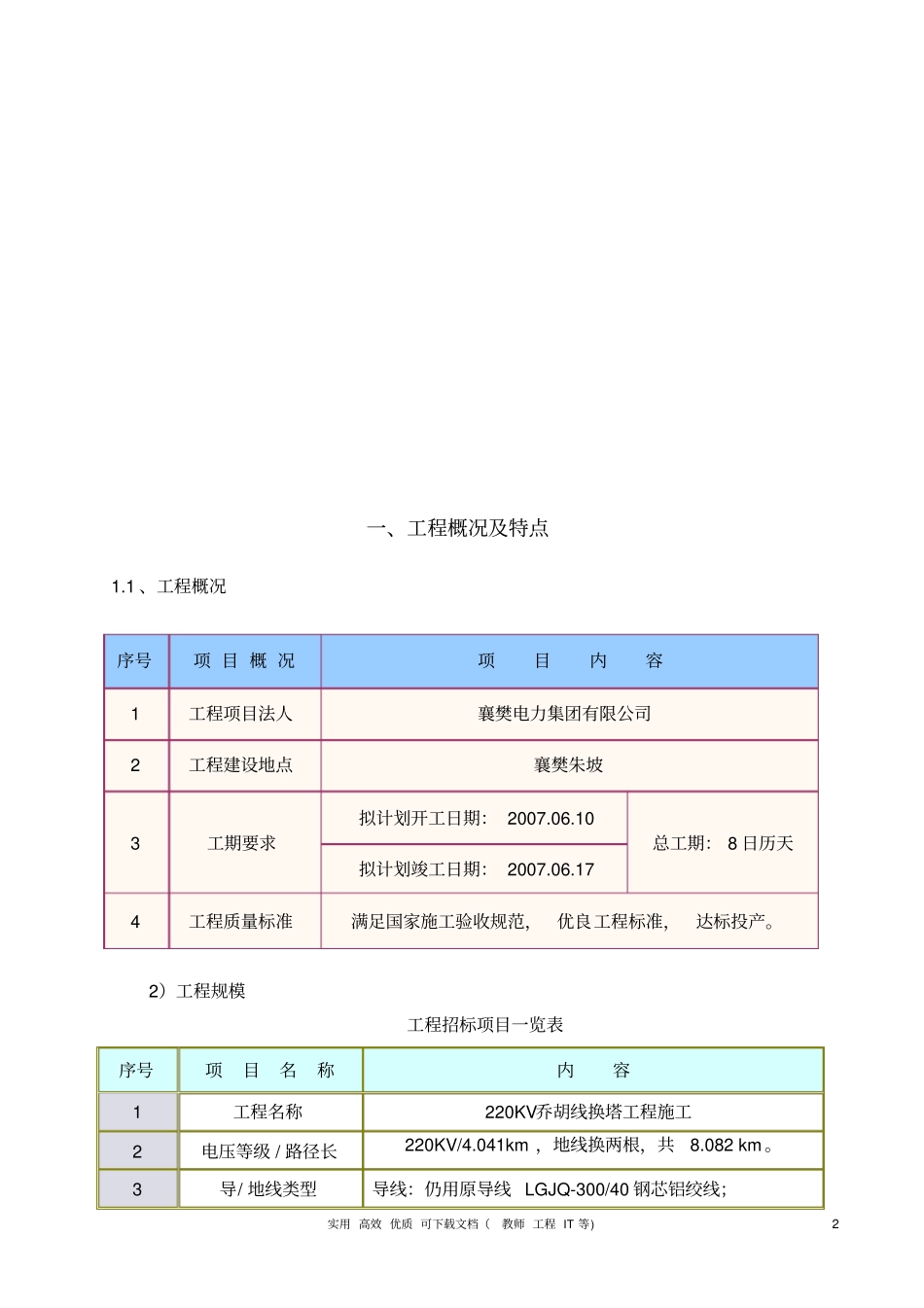

实用高效优质可下载文档（教师工程IT等)1目录实用高效优质可下载文档（教师工程IT等)2一、工程概况及特点1.1、工程概况序号项目概况项目内容1工程项目法人襄樊电力集团有限公司2工程建设地点襄樊朱坡3工期要求拟计划开工日期：2007.06.10总工期：8日历天拟计划竣工日期：2007.06.174工程质量标准满足国家施工验收规范，优良工程标准，达标投产。2）工程规模工程招标项目一览表序号项目名称内容1工程名称220KV乔胡线换塔工程施工2电压等级/路径长220KV/4.041km，地线换两根，共8.082km。3导/地线类型导线：仍用原导线LGJQ-300/40钢芯铝绞线；实用高效优质可下载文档（教师工程IT等)3地线：两根钢绞线GJX-55作避雷线。5组立杆塔数量新立杆塔13基及附件安装；其中直线塔11基，耐张塔2基，拆除旧塔14基。6交叉跨越(次)跨10KV电力线2处、公路2处，通讯电缆2处，分别在80#-81#及85#-86#间3）工程承包范围及内容：工程承包范围1)220KV乔胡线78#至91#线段间更换铁塔，包括新立杆塔13基(其中87#取消)，拆除旧塔14基。2）220KV乔胡线78#至92#线段将原导线重新架设在新立杆塔上。更换地线两根共计8082米，91#-92#段地线单改双采用二联板加金具挂线。工程内容1）全部招标项目中的安装、调试、验收、移交、配合整套启动调试和参加联合试运行、维护、保管、保修等；2）自购材料的采购、运输及保管；3）招标方提供的材料自交接地点至施工现场的运输和保管。4）地形、地貌情况：本线路所经地形均为丘陵、平地，地貌主要是农田。1.2、工程特点1）设计特点a.变电站进出线布置、路径走向及线塔型号①78#至91#间是一耐张段，总长3891米，91#-92#是一孤立档，长度为150米，本工程改造线路总长4041米。②78#至91#线路段换塔13基，92#不换塔，原87#塔取消。③导线仍用原线路导线，型号为LGJQ-300，地线更换成GJX-55，2根，在92#处采用二联板加金具挂线。④需加均压环40个，防坠装置13套，更换导、地线防震锤180个。⑤杆塔形式：实用高效优质可下载文档（教师工程IT等)4本工程新建铁塔共13基，耐张塔2基，直线塔11基，如下表：杆塔类型杆塔形式呼称高（米）基数备注直线塔67Z1--17.717.7267Z1-20.720.7567Z1-23.723.7267Z1-32.732.72耐张塔GJ1-15.515.51GJ2-17.517.51本工程拆除旧铁塔共14基，耐张塔2基，直线塔12基，如下表：杆塔类型杆塔形式呼称高（米）基数备注直线塔DZ1--14.714.72DZ1-17.717.78DZ1-23.723.72耐张塔DG1-14.514.51DGJ3-14.514.51a.导线接续：导线采用LGJQ-300型钢芯铝绞线。b．地线选型：GJX-55钢绞线。c．防振措施：LGJQ-300导线采用FD-5型防振锤，GJX-55型良导体地线采用FG-50型防振锤作防振保护。d．绝缘子型号：绝缘子选择：全线直线塔每相13片绝缘子，组合方式为7*4.5+6*XW1-40.5，呼称高33米以上用14片，耐张塔每相为双串，每串为14片。跨越塔导线为两串单联，每串用18片X-4.5。e．铁塔材料：（1）铁塔用钢材为Q235（A3F）、Q345（16Mn）钢，其质量标准符合《碳素结构实用高效优质可下载文档（教师工程IT等)5钢》（GB/T700）、《低合金高强结构钢》（GB/T1591）的要求。铁塔所有构件热镀锌防腐。（2）连接螺栓采用4.8级(M16)、6.8级(M20)普通螺栓，其质量标准符合《紧固件机械性能》（GB3098.1-GB3098.2）要求。（3）钢材手工焊接用焊条符合《碳钢焊条》、（GB/T5117）和《低合金钢焊条》（GB/T5118）的规定。（4）铁塔塔腿离地面9米范围内的所有螺栓采用防盗螺栓，受拉力的螺栓采用双帽，受剪力的螺栓采用单帽，单帽螺栓加装防松螺母。所有杆塔要求安装杆号牌（含线路名称）、警示牌；所有耐张、转角塔要求安装相序牌。f．接地装置：所有铁塔均经接地装置接地，接地装置按实测土壤电阻率采用环形的接地装置，接地体均采用热镀锌Φ12圆钢水平敷设，引下线采用Φ12镀锌圆钢。如果个别塔位的土壤电阻率较高，接地电阻未达到要求值时，应增加接地体、降阻剂或通知设计单位解决。g．金具选用：本工程导线和普通地线的金具原则上按原电力工业部1997年修订的《电力金具产品样本》选用，不足部分则按南京金具研究所的型号及自行设计院的型号。金具的强度设计安全系数按规程规定，最大使...
