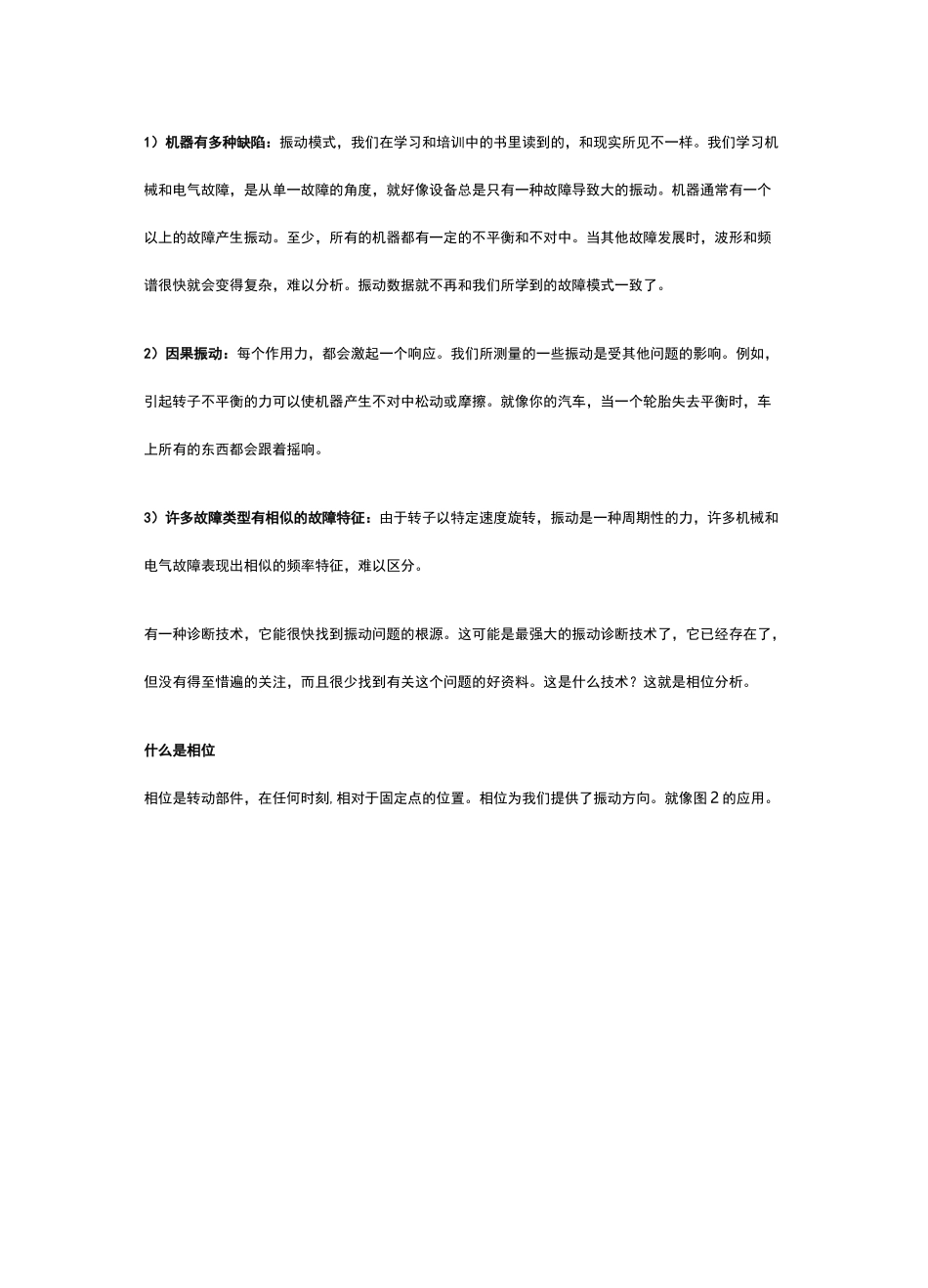

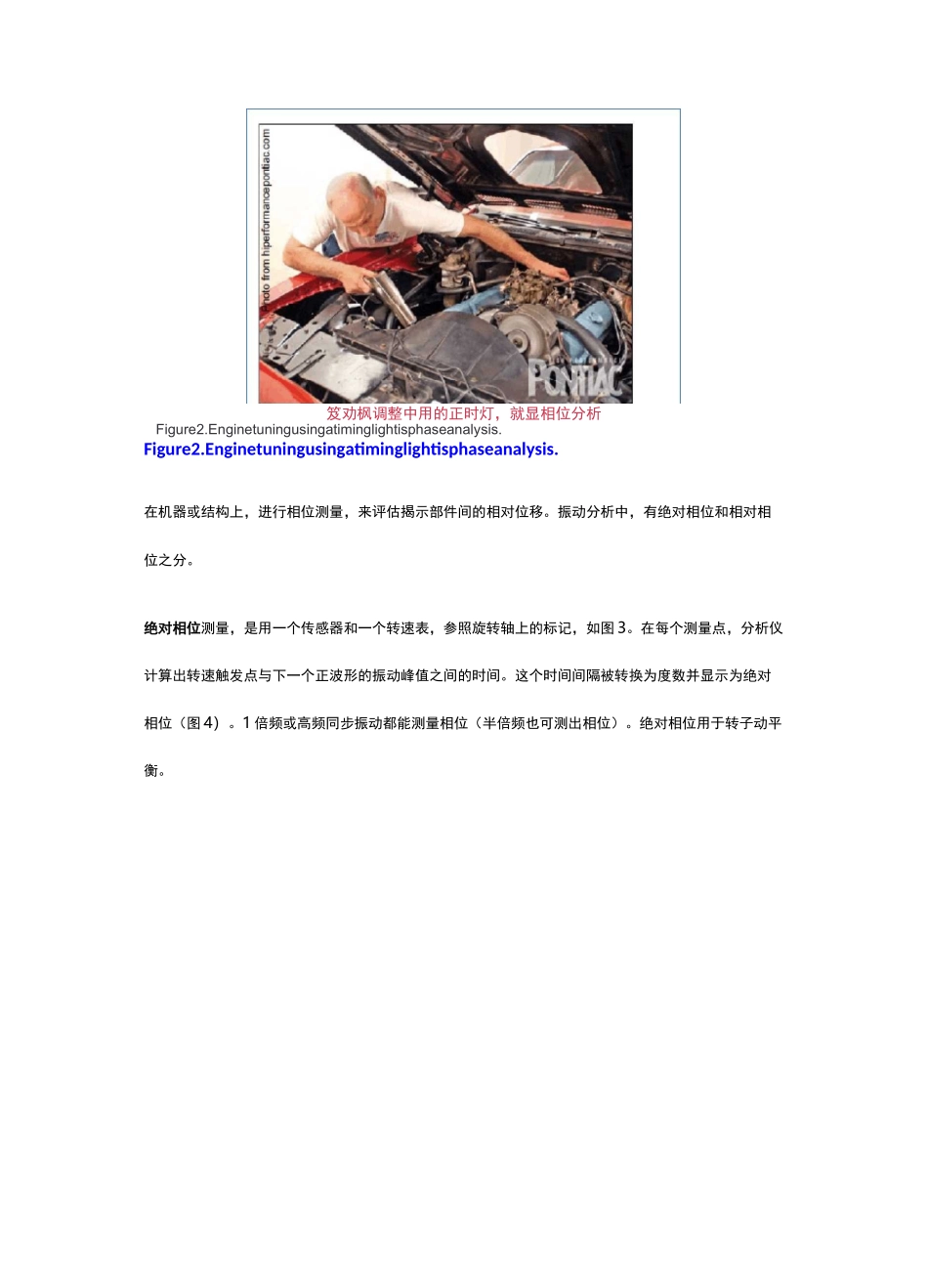

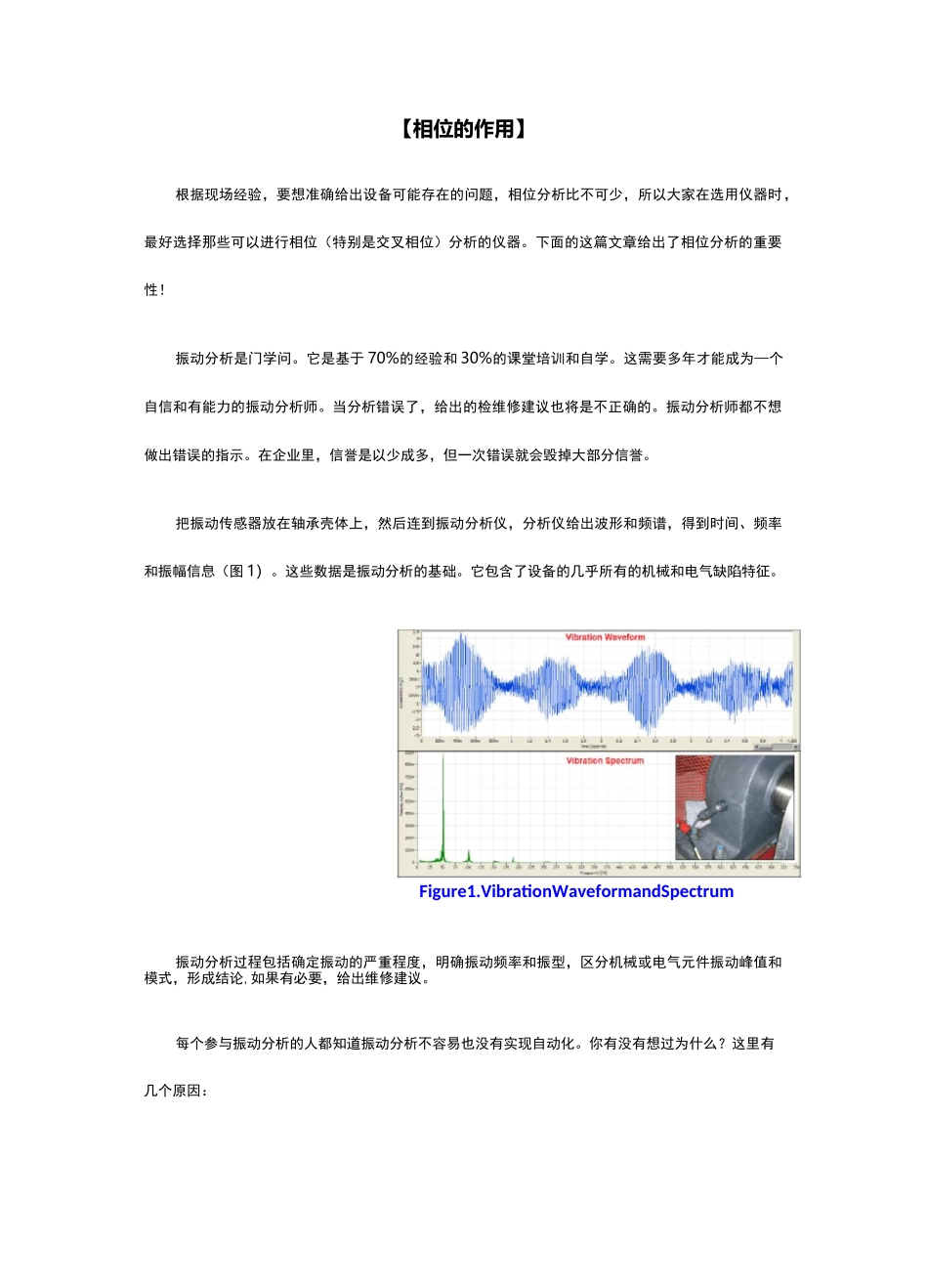

【相位的作用】根据现场经验，要想准确给出设备可能存在的问题，相位分析比不可少，所以大家在选用仪器时，最好选择那些可以进行相位（特别是交叉相位）分析的仪器。下面的这篇文章给出了相位分析的重要性！振动分析是门学问。它是基于70%的经验和30%的课堂培训和自学。这需要多年才能成为—个自信和有能力的振动分析师。当分析错误了，给出的检维修建议也将是不正确的。振动分析师都不想做出错误的指示。在企业里，信誉是以少成多，但一次错误就会毁掉大部分信誉。把振动传感器放在轴承壳体上，然后连到振动分析仪，分析仪给出波形和频谱，得到时间、频率和振幅信息（图1）。这些数据是振动分析的基础。它包含了设备的几乎所有的机械和电气缺陷特征。Figure1.VibrationWaveformandSpectrum振动分析过程包括确定振动的严重程度，明确振动频率和振型，区分机械或电气元件振动峰值和模式，形成结论,如果有必要，给出维修建议。每个参与振动分析的人都知道振动分析不容易也没有实现自动化。你有没有想过为什么？这里有几个原因：1）机器有多种缺陷：振动模式，我们在学习和培训中的书里读到的，和现实所见不一样。我们学习机械和电气故障，是从单一故障的角度，就好像设备总是只有一种故障导致大的振动。机器通常有一个以上的故障产生振动。至少，所有的机器都有一定的不平衡和不对中。当其他故障发展时，波形和频谱很快就会变得复杂，难以分析。振动数据就不再和我们所学到的故障模式一致了。2）因果振动：每个作用力，都会激起一个响应。我们所测量的一些振动是受其他问题的影响。例如，引起转子不平衡的力可以使机器产生不对中松动或摩擦。就像你的汽车，当一个轮胎失去平衡时，车上所有的东西都会跟着摇响。3）许多故障类型有相似的故障特征：由于转子以特定速度旋转，振动是一种周期性的力，许多机械和电气故障表现出相似的频率特征，难以区分。有一种诊断技术，它能很快找到振动问题的根源。这可能是最强大的振动诊断技术了，它已经存在了，但没有得至惜遍的关注，而且很少找到有关这个问题的好资料。这是什么技术？这就是相位分析。什么是相位相位是转动部件，在任何时刻,相对于固定点的位置。相位为我们提供了振动方向。就像图2的应用。笈劝枫调整中用的正时灯，就显相位分析Figure2.Enginetuningusingatiminglightisphaseanalysis.Figure2.Enginetuningusingatiminglightisphaseanalysis.在机器或结构上，进行相位测量，来评估揭示部件间的相对位移。振动分析中，有绝对相位和相对相位之分。绝对相位测量，是用一个传感器和一个转速表，参照旋转轴上的标记，如图3。在每个测量点，分析仪计算出转速触发点与下一个正波形的振动峰值之间的时间。这个时间间隔被转换为度数并显示为绝对相位（图4）。1倍频或高频同步振动都能测量相位（半倍频也可测出相位）。绝对相位用于转子动平衡。■和『is啓融TachamelEfWaveformRowingVibnibm砂spr■VMBrtwhwmTirtwFigure4..AtKDllutephaseiscalculaledbet-.-,eenthe-TachatgnalarulvibrationwavefcfrrLFigure4.Absolutephaseiscalculatedbetweenthetachsignalandvibrationwaveform.相对相位测量，使用两个或更多（相似类型）振动传感器的多通道振动分析仪。分析器必须能够测量交叉通道相位。一个单轴传感器作为固定的参考，并在机器上某个位置（通常在轴承座）。另一个单轴或三轴传感器一次移动到其他测试点（图5）。在各个测试点，分析器比较固定和动态传感器之间的波形。相对相位就是波形的时间差转换成的角度差。相对的相位不需要转速表，任何频率都能测量。Figure3.AbsolutePhaseMeasurementTrk■1Orie-itwdui&n-^*.Q-.i/\\V/1iVFl咖'kVarthxRovingVltH-ylkiiiSei^cMWewe/WFigure5.RelativePhaseMeasurementFigure6.RelativePhaseCalculatedBetweenTwoVibrationWaveforms这两种类型的相位测量是很容易的。相对的相位是最方便的方法，不需要停机安装反光带。相位可在任何频率下测量。大多单通道振动分析仪可以测量绝对相位。多通道振动分析仪象某公司的（图7所示）可测量绝对和相对相位。Figure5.RelativePhaseMeasurementWauwfnrmsFigu...
