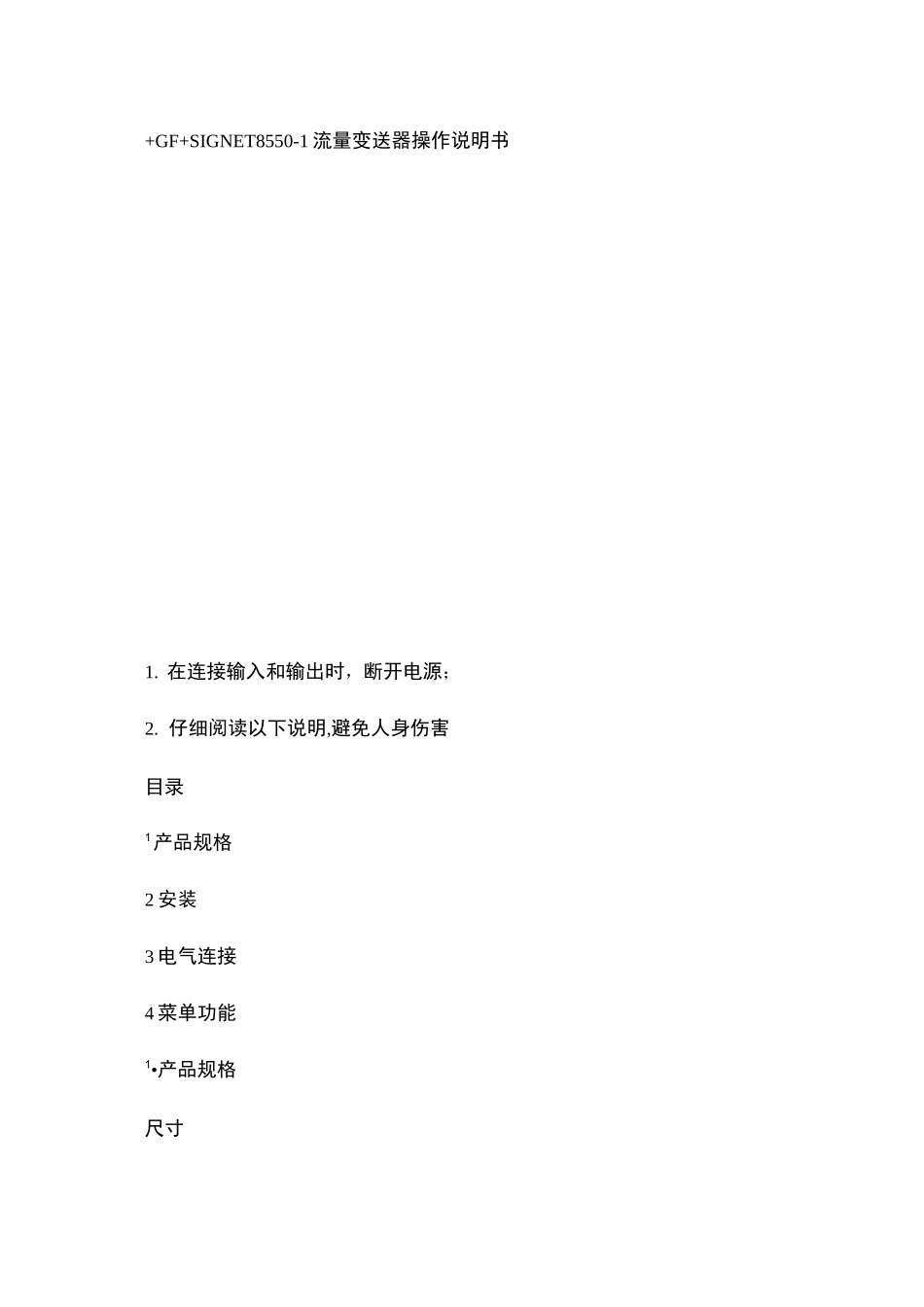

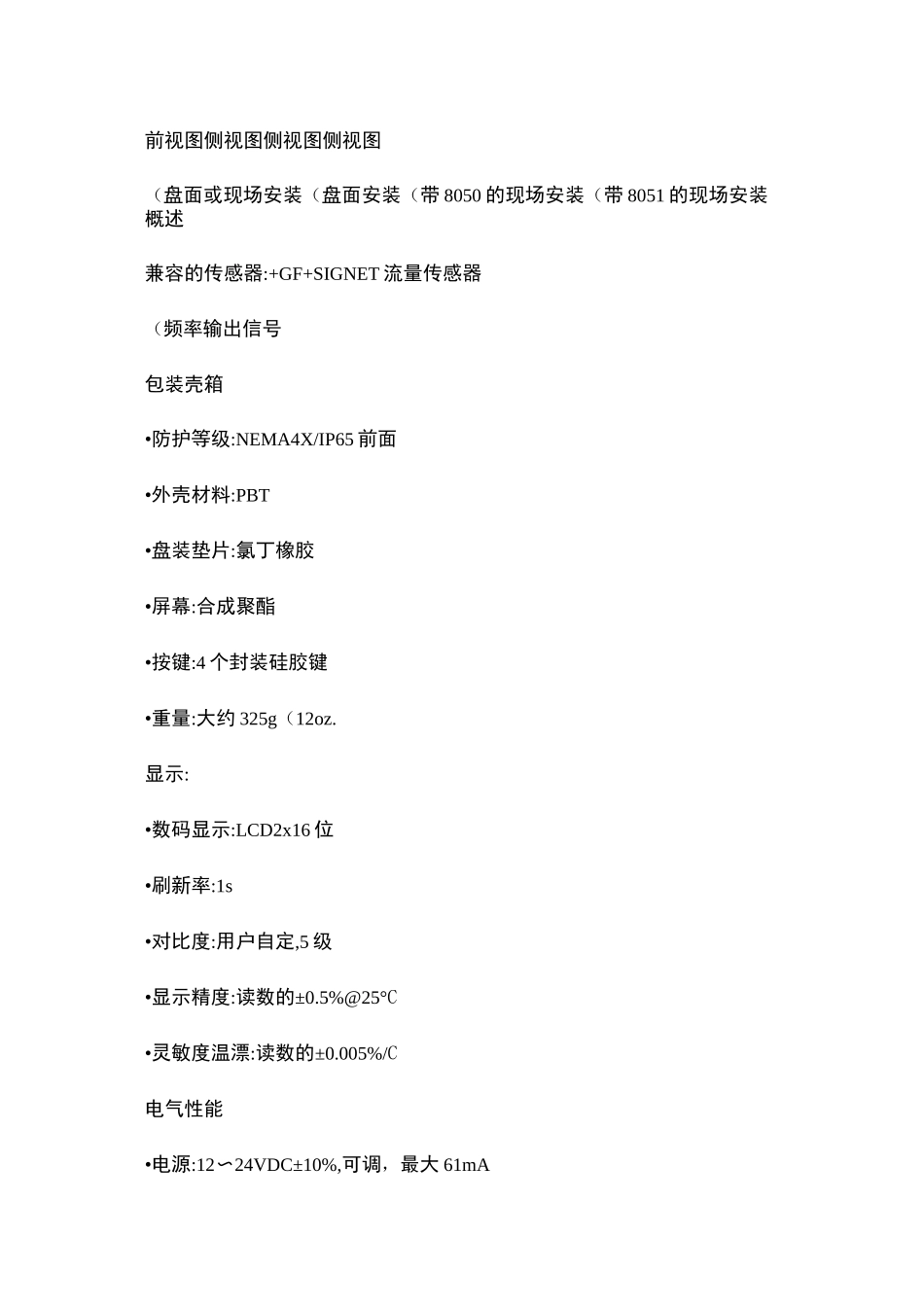

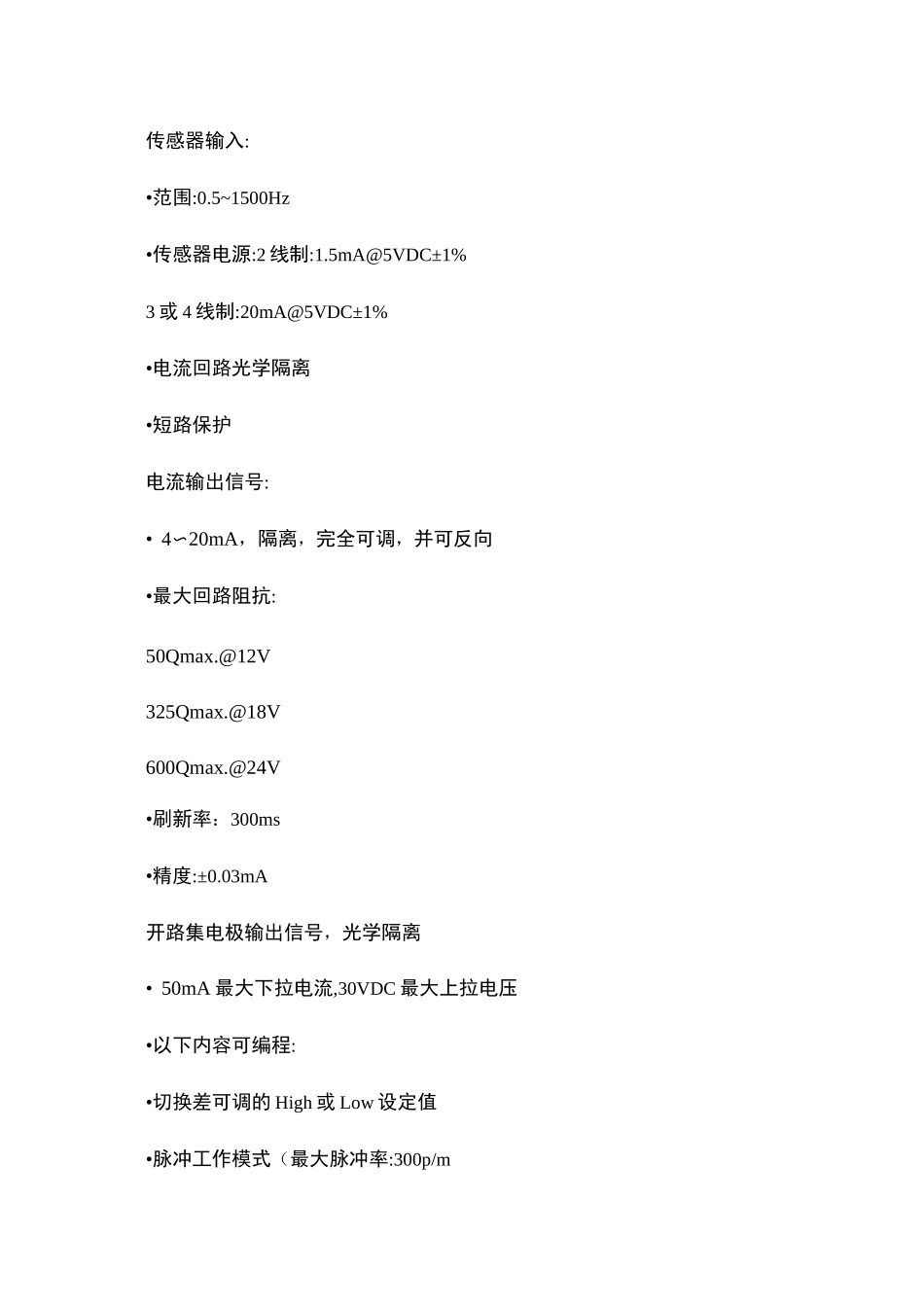

+GF+SIGNET8550-1流量变送器操作说明书1.在连接输入和输出时，断开电源；2.仔细阅读以下说明,避免人身伤害目录1产品规格2安装3电气连接4菜单功能1•产品规格尺寸前视图侧视图侧视图侧视图（盘面或现场安装（盘面安装（带8050的现场安装（带8051的现场安装概述兼容的传感器:+GF+SIGNET流量传感器（频率输出信号包装壳箱•防护等级:NEMA4X/IP65前面•外壳材料:PBT•盘装垫片:氯丁橡胶•屏幕:合成聚酯•按键:4个封装硅胶键•重量:大约325g（12oz.显示:•数码显示:LCD2x16位•刷新率:1s•对比度:用户自定,5级•显示精度:读数的±0.5%@25°C•灵敏度温漂:读数的±0.005%/C电气性能•电源:12〜24VDC±10%,可调，最大61mA传感器输入:•范围:0.5~1500Hz•传感器电源:2线制:1.5mA@5VDC±1%3或4线制:20mA@5VDC±1%•电流回路光学隔离•短路保护电流输出信号:•4〜20mA，隔离，完全可调，并可反向•最大回路阻抗:50Qmax.@12V325Qmax.@18V600Qmax.@24V•刷新率：300ms•精度:±0.03mA开路集电极输出信号，光学隔离•50mA最大下拉电流,30VDC最大上拉电压•以下内容可编程:•切换差可调的High或Low设定值•脉冲工作模式（最大脉冲率:300p/m环境条件•工作温度:-10〜70°C(14〜158°F•储存温度:-15~80C(5~176°F•相对湿度:0〜95%,无露点•最大海拔:2000m(6562ft•绝缘等级:II•污染级别:2标准与认证:•CSA,CE,UL•抗扰性:EN50082-2•辐射性:EN55011•安全性:EN61010•ISO9001与ISO14001认证下制造2.安装•ProcessPro系列变送器有两种类型:盘面安装式与现场安装式。盘面安装式带有变送器安装的必要附件。操作手册中含有完整的盘面安装说明。•现场安装式变送器需要两种独立安装件中的一种。3-8051一体式安装件将传感器与仪表连在一起,置于同一包装内。3-8050通用安装件可以使变送器安装在任何位置。•—体式安装或其它现场安装方式的详细操作说明包含在3-8051—体式安装件与3-8050通用安装件包装中。2.1盘面安装盘面安装详解1.盘装变送器需要一个1/4DIN开孔器。同时提供一张不干胶模板,作为人工开孔时的安装指导。建议仪表各侧保留1in.(25mm的净边距。2.将盘装垫片放在仪表上，装到盘上。3.将安装支架从仪表后面推上，直到快速固定卡片卡入仪表两侧的槽中4.拆卸仪表时，在盘前用胶带暂时将仪表挡好，或在后部抓牢。不要让仪表掉落。向外侧撑开快速固定卡片，抽出仪表即可。3.电气连接注意:在拆除接线之前如果没有将端子插孔完全打开，可能会永久地损坏仪表接线程序1.剥去导线端头0.5〜0.625in.(13〜16mm长的绝缘层。2.用小螺丝刀按下桔黄色的端子杆，打开端子插孔。3.将裸导线(无绝缘层插入端子插孔，直至触到底部。4.松开桔黄色端子杆，卡好导线。向外轻轻地拉导线，确认其良好接触。拆线程序1.用小螺丝刀按下桔黄色的端子杆，打开端子插孔。2.将导线从完全打开的端子插孔中抽出。端子3与4:回路电源12-24VDC±10%系统电源与电流回路输出。最大回路阻抗：50Qmax.@12V325Qmax.@18V600Qmax.@24V端子7〜9:流量传感器输入信号端子1与2:辅助电源只有当流量传感器需要的电源超过1.5mA时才要用辅助电源。以下Signet流量传感器需要有辅助电源：•2000・2507・2530・2535•2540（1999年1月前产品•7002涡街流量传感器端子5、6:开路集电极输出信号晶体三极管输出，可编程设置以下内容（见CALIBRATE标定菜单：•切换差可调的High或Low设定值•体积脉冲信号•基于流量的频率信号•不用时可以隐藏（Off状态3.1系统电源/电流回路接线单项标准功能应用，没有电流输出信号TrartsiriitterPowerSupplyTwim枯M占DC12-24V占产Pw.4IFcwsrLoop・PWF.34PcMiarL^aa4SliBEdv人曲7上Al£<4TROWERMole*见辅助电源注意事项与PLC/记录仪连接，单独供电TransinitterPowerSupply"TantiinateDC12-24VSys.Pwr.4Loa口•Sys,Pwr.34Loa口十SLUFIVAL£Z0r-X.A心Ptrwfir-*-TALTXPQWEFt*见辅助电源注意事项辅助电源注意事项只有当流量传感器需要的电流超过1.5mA时才要用辅助电源。含有以下SIGNET流量传感器时需要用辅助电源：・2000・2507・2540(1999年1月前产品・2530・2535・7002涡街流量传感器与有内置电源的PLC连接*见辅助电源注意事...
