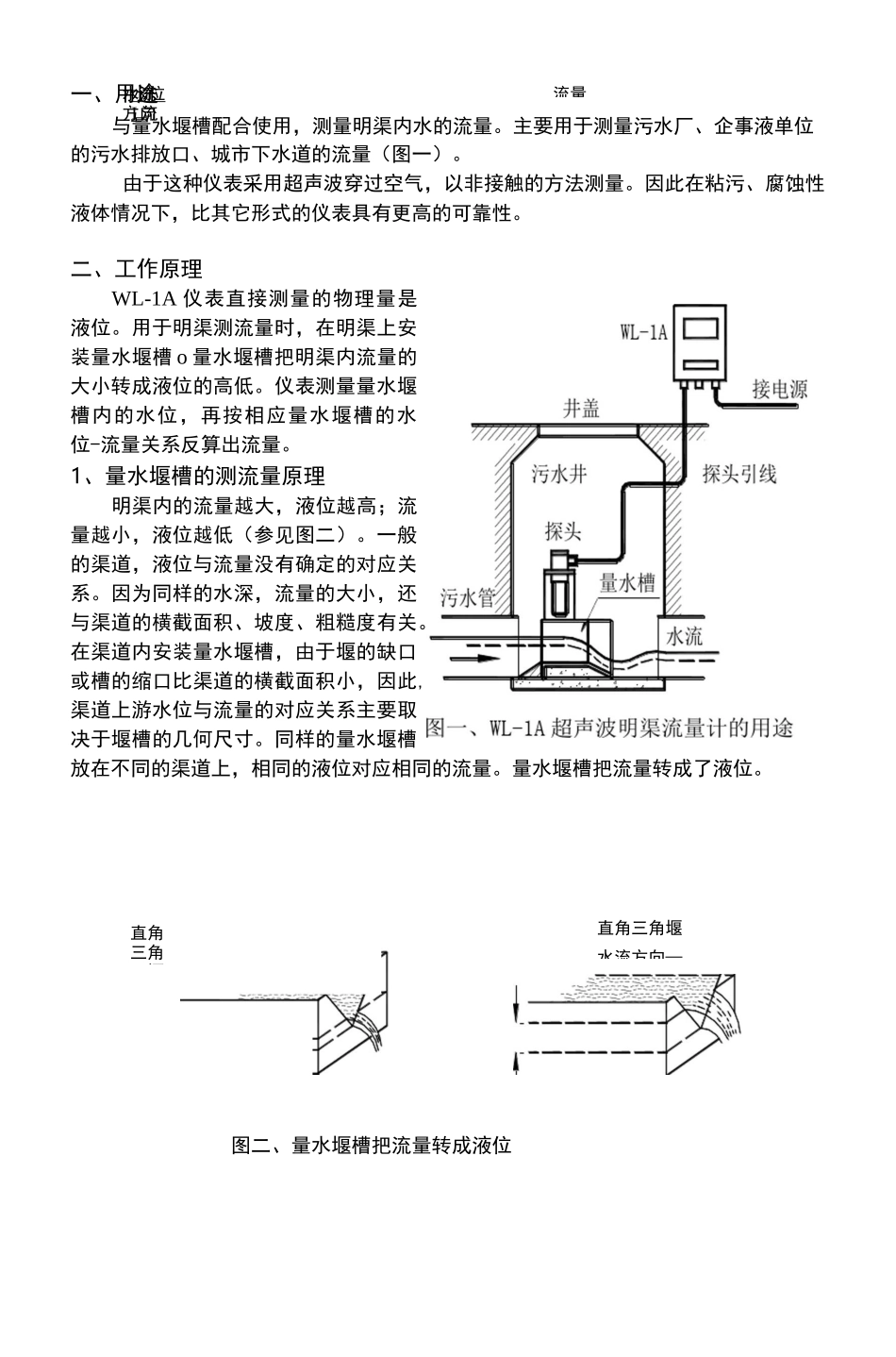

WL-1A型超声波明渠流量计用说明壬京制01050029号-01d匕京九波声迪科技有卩艮公司2005年5月目录一、用途2二、工作原理2三、技术指标5四、仪表外形尺寸5五、主要功能6六、仪表面板说明7七、仪表接线方法8八、仪表参数设置方法10九、打印说明14十、RS232串口说明16十一、量水堰槽17十二、安装方法22十三、维护及标定26十四、安装记录表28安装示例一30安装示例二31欢迎访问北京九波声迪科技有限公司网站,网站地址：。可以从网站下载本说明书的电子版本。网站还提供与仪表应用有关的其他技术支持。水流方向f一、用途与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量（图一）。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。二、工作原理WL-1A仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽o量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。1、量水堰槽的测流量原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图二）。一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。图二、量水堰槽把流量转成液位水位I流量较直角三角堰流量直角三角堰水流方向—图四、超声使用WL-1A超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书摘抄了一部分（第十一章、量水堰槽）。巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关；矩形堰与渠道宽B、开口宽b、上游堰坎高度P有关。如果对计算量水堰槽水位-流量不熟悉，可将使用的量水堰槽参数通知仪表生产厂。生产厂帮助计算。应注意同时提供上述与确定水位-流量关系有关的参数。2、超声波测液位原理（参见图四）本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声常用的量图五、仪表的工作原理波。超声波经过tl时间，走过E1距离，碰到校正棒。一部分超声波能量被校正棒反“”“▲”射，并被探头接收（仪表在显示器上校波的指示位置出现提示符）。仪表记下这段时间的长度tlo超声波的另一部分能量绕过校正棒，经过t2的时间到达水面。这“”“▲”部分能量被水面反射后，被探头接收（仪表在显示器上回波的指示位置出现提示符）。仪表记下这段时间的长度t2o校正棒的长度E1是固定长度。仪表根据tl与t2的比例，再乘以E1,求出水面到探头的距离D,D=El*t2/tlo安装仪表时，通过按键已向仪表的存储器内设置了探头（法兰盘位置）到“水位二0”的距离“L”。仪表从内存读取参数“L”，用L减去D,求出液位H。3、仪表的工作原理（图五）仪表控制探头发射和接收超声波。按图五的过程转为液位（单位:米）。通过查水位-流量表，把液位转成流量（单位：升/秒）。水位-流量表是存储在仪表里的一组数据。首次按装仪表时，通过按键向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“0.01m”。仪表的存储器中存有：液位二“0.00m”时对应的流量二“0.0000L/S”；液位二“0.01m”时对应的流量二“0.0136L/S”；液位二“0.02m”时对应的流量二“0.0772L/S”；液位二“0.03m”时对应的流量二“0.2127L/S%仪表允许设置最多150个点的液位及对应的流量数据。一般设置30个点便能满足应用要求。仪表把瞬时流量按时间累加，得出累计流量。累计流量共8位数字。当累计满8位时，自...
