下料孔专项方案VIP免费

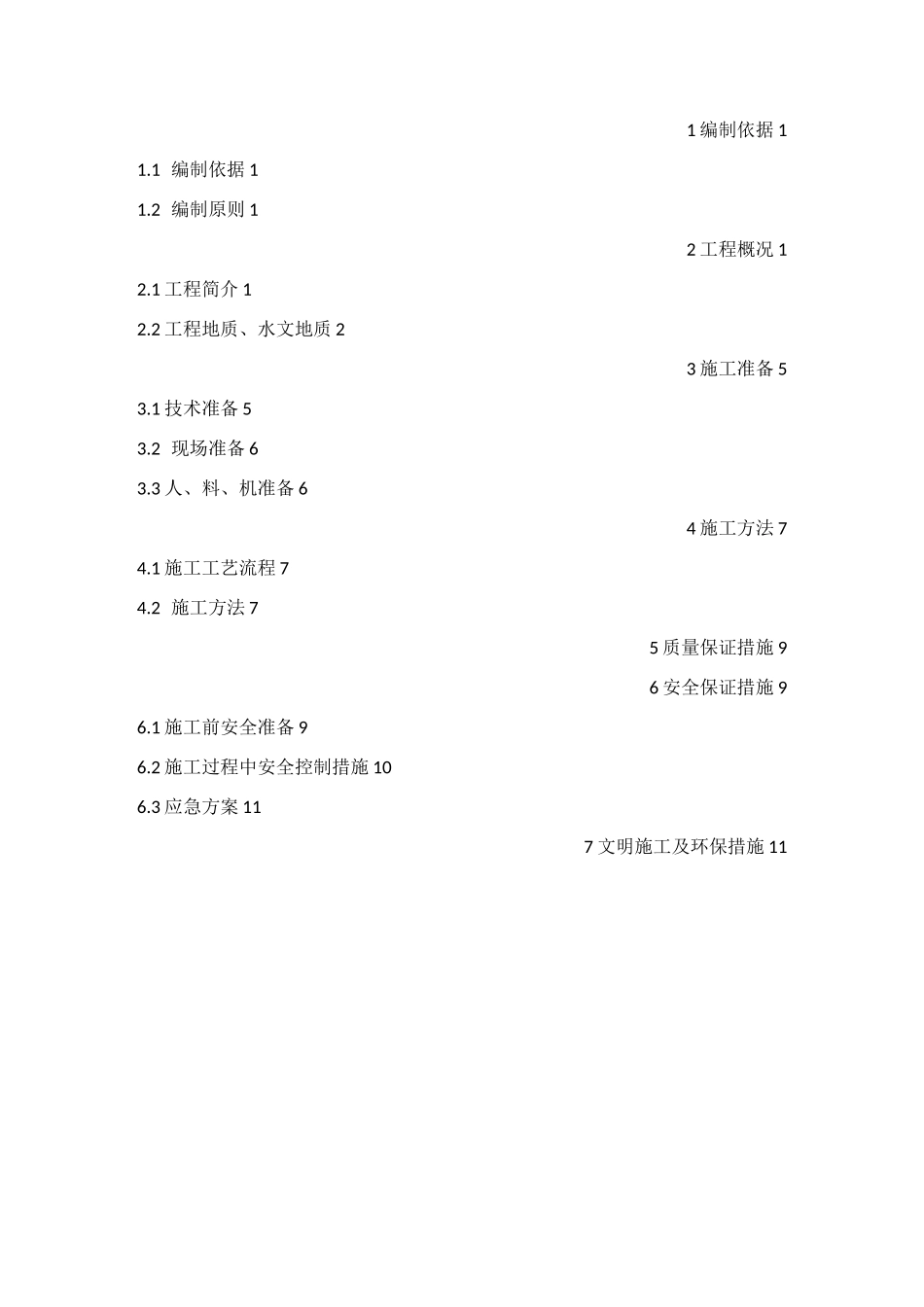

下料孔专项方案_第1页
1/12

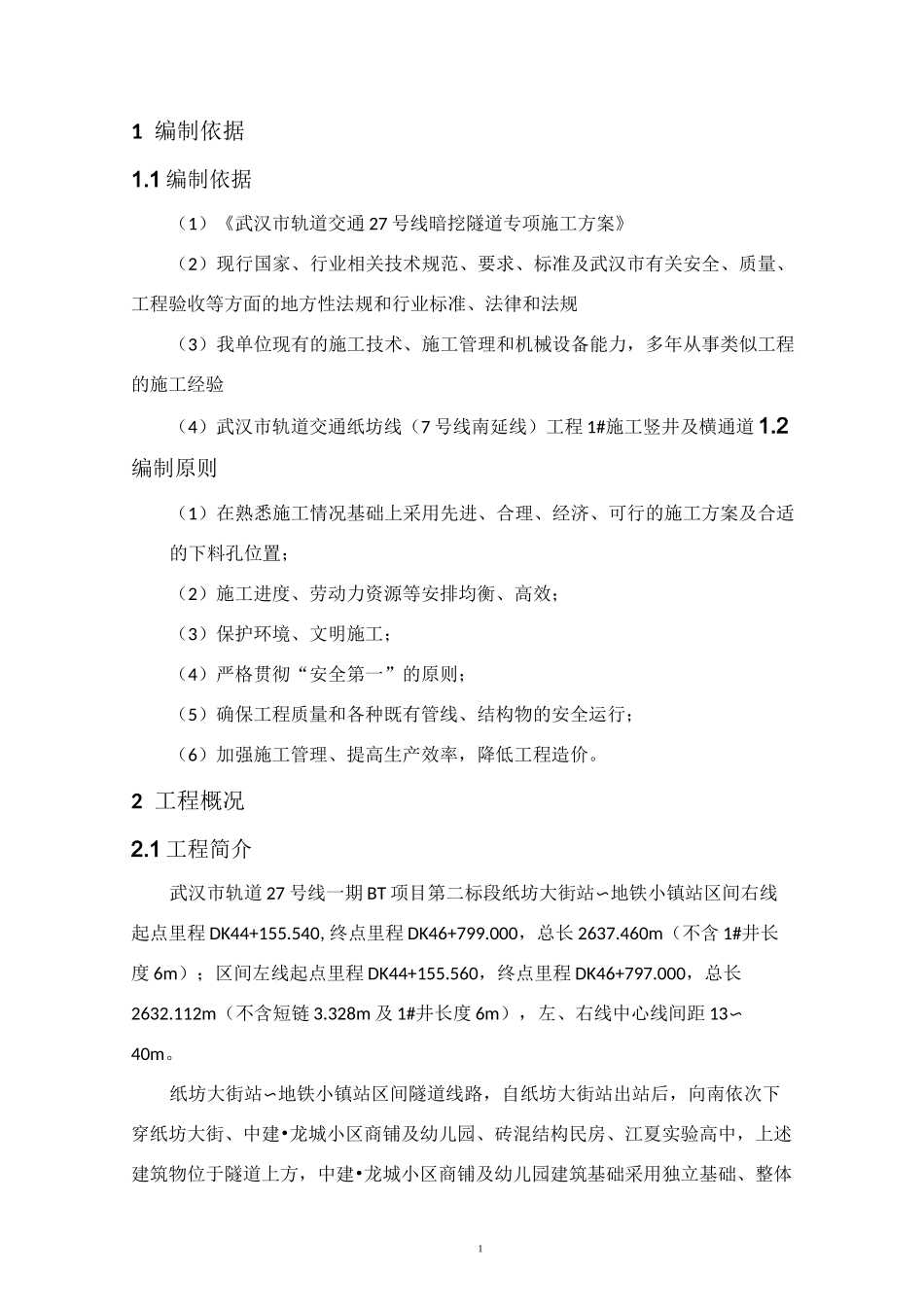

下料孔专项方案_第2页
2/12

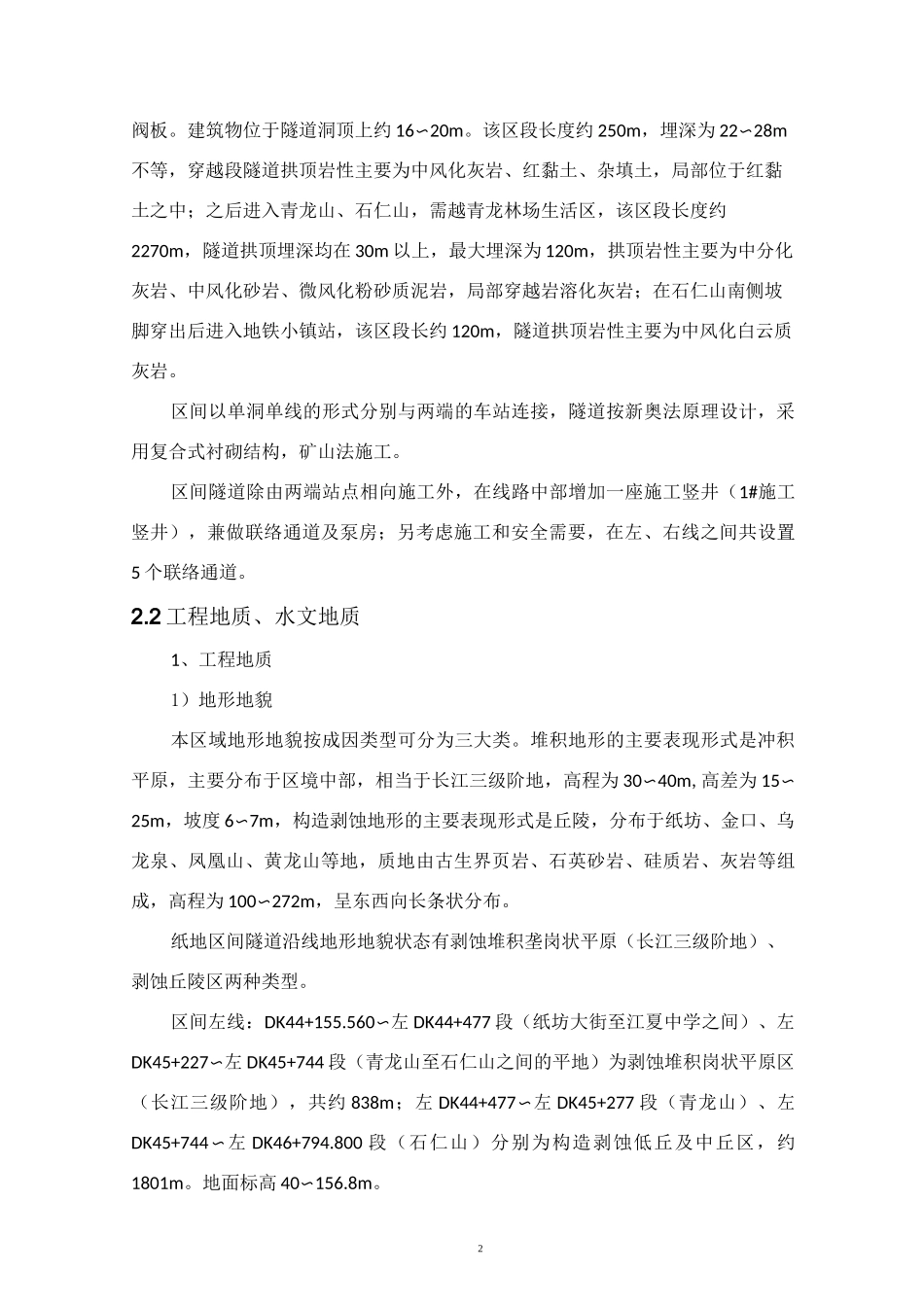

下料孔专项方案_第3页
3/12
1编制依据11.1编制依据11.2编制原则12工程概况12.1工程简介12.2工程地质、水文地质23施工准备53.1技术准备53.2现场准备63.3人、料、机准备64施工方法74.1施工工艺流程74.2施工方法75质量保证措施96安全保证措施96.1施工前安全准备96.2施工过程中安全控制措施106.3应急方案117文明施工及环保措施1111编制依据1.1编制依据(1)《武汉市轨道交通27号线暗挖隧道专项施工方案》(2)现行国家、行业相关技术规范、要求、标准及武汉市有关安全、质量、工程验收等方面的地方性法规和行业标准、法律和法规(3)我单位现有的施工技术、施工管理和机械设备能力,多年从事类似工程的施工经验(4)武汉市轨道交通纸坊线(7号线南延线)工程1#施工竖井及横通道1.2编制原则(1)在熟悉施工情况基础上采用先进、合理、经济、可行的施工方案及合适的下料孔位置;(2)施工进度、劳动力资源等安排均衡、高效;(3)保护环境、文明施工;(4)严格贯彻“安全第一”的原则;(5)确保工程质量和各种既有管线、结构物的安全运行;(6)加强施工管理、提高生产效率,降低工程造价。2工程概况2.1工程简介武汉市轨道27号线一期BT项目第二标段纸坊大街站〜地铁小镇站区间右线起点里程DK44+155.540,终点里程DK46+799.000,总长2637.460m(不含1#井长度6m);区间左线起点里程DK44+155.560,终点里程DK46+797.000,总长2632.112m(不含短链3.328m及1#井长度6m),左、右线中心线间距13〜40m。纸坊大街站〜地铁小镇站区间隧道线路,自纸坊大街站出站后,向南依次下穿纸坊大街、中建•龙城小区商铺及幼儿园、砖混结构民房、江夏实验高中,上述建筑物位于隧道上方,中建•龙城小区商铺及幼儿园建筑基础采用独立基础、整体2阀板。建筑物位于隧道洞顶上约16〜20m。该区段长度约250m,埋深为22〜28m不等,穿越段隧道拱顶岩性主要为中风化灰岩、红黏土、杂填土,局部位于红黏土之中;之后进入青龙山、石仁山,需越青龙林场生活区,该区段长度约2270m,隧道拱顶埋深均在30m以上,最大埋深为120m,拱顶岩性主要为中分化灰岩、中风化砂岩、微风化粉砂质泥岩,局部穿越岩溶化灰岩;在石仁山南侧坡脚穿出后进入地铁小镇站,该区段长约120m,隧道拱顶岩性主要为中风化白云质灰岩。区间以单洞单线的形式分别与两端的车站连接,隧道按新奥法原理设计,采用复合式衬砌结构,矿山法施工。区间隧道除由两端站点相向施工外,在线路中部增加一座施工竖井(1#施工竖井),兼做联络通道及泵房;另考虑施工和安全需要,在左、右线之间共设置5个联络通道。2.2工程地质、水文地质1、工程地质1)地形地貌本区域地形地貌按成因类型可分为三大类。堆积地形的主要表现形式是冲积平原,主要分布于区境中部,相当于长江三级阶地,高程为30〜40m,高差为15〜25m,坡度6〜7m,构造剥蚀地形的主要表现形式是丘陵,分布于纸坊、金口、乌龙泉、凤凰山、黄龙山等地,质地由古生界页岩、石英砂岩、硅质岩、灰岩等组成,高程为100〜272m,呈东西向长条状分布。纸地区间隧道沿线地形地貌状态有剥蚀堆积垄岗状平原(长江三级阶地)、剥蚀丘陵区两种类型。区间左线:DK44+155.560〜左DK44+477段(纸坊大街至江夏中学之间)、左DK45+227〜左DK45+744段(青龙山至石仁山之间的平地)为剥蚀堆积岗状平原区(长江三级阶地),共约838m;左DK44+477〜左DK45+277段(青龙山)、左DK45+744〜左DK46+794.800段(石仁山)分别为构造剥蚀低丘及中丘区,约1801m。地面标高40〜156.8m。3区间右线:右DK44+155.540〜右DK44+480段(纸坊大街至江夏中学之间)、右DK45+235〜右DK750段(青龙山至石仁山之间的平地)为剥蚀堆积岗状平原区(长江三级阶段),约839m;右DK44+480〜右DK45+235段(青龙山)、右DK45+750〜右DK46+796.795(青龙山)段分别为构造剥蚀低丘及中丘区,约1802m。地面标高40〜157m。2)地质构造纸地区间线路经过的地质构造如下所述:区间左线:左DK44+155.560〜左DK45+704段位于五里界向斜西侧扬起端,岩层倾角20〜50°;左DK45+704〜左DK45+824段及左DK46+444〜左DK46+572段分别位于林家湾-石仁山背斜的北翼及南翼,岩层倾角40〜80°,左DK45+824〜左DK...
