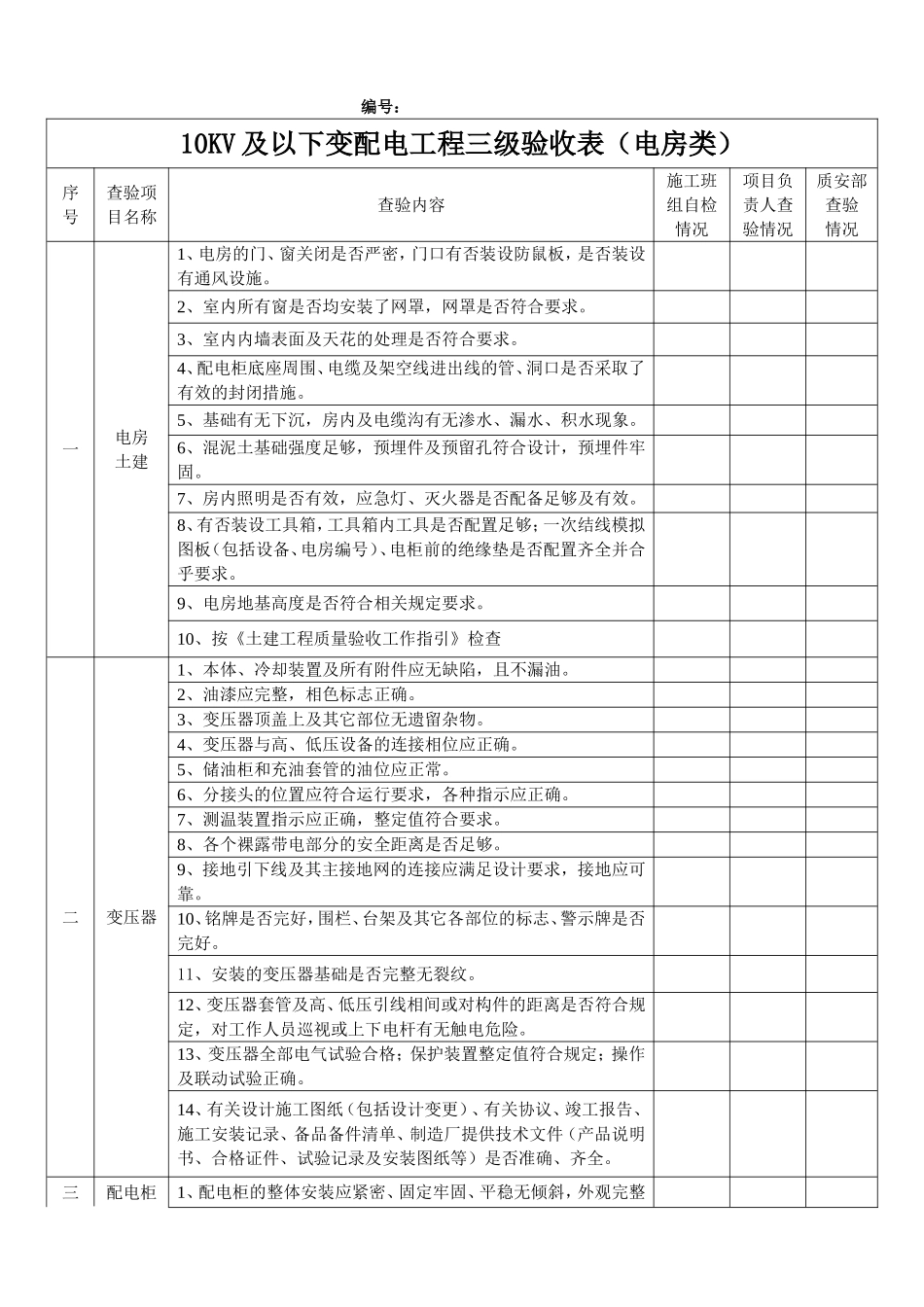

编号：10KV及以下变配电工程三级验收表（电房类）序号查验项目名称查验内容施工班组自检情况项目负责人查验情况质安部查验情况一电房土建1、电房的门、窗关闭是否严密，门口有否装设防鼠板，是否装设有通风设施。2、室内所有窗是否均安装了网罩，网罩是否符合要求。3、室内内墙表面及天花的处理是否符合要求。4、配电柜底座周围、电缆及架空线进出线的管、洞口是否采取了有效的封闭措施。5、基础有无下沉，房内及电缆沟有无渗水、漏水、积水现象。6、混泥土基础强度足够，预埋件及预留孔符合设计，预埋件牢固。7、房内照明是否有效，应急灯、灭火器是否配备足够及有效。8、有否装设工具箱，工具箱内工具是否配置足够；一次结线模拟图板（包括设备、电房编号）、电柜前的绝缘垫是否配置齐全并合乎要求。9、电房地基高度是否符合相关规定要求。10、按《土建工程质量验收工作指引》检查二变压器1、本体、冷却装置及所有附件应无缺陷，且不漏油。2、油漆应完整，相色标志正确。3、变压器顶盖上及其它部位无遗留杂物。4、变压器与高、低压设备的连接相位应正确。5、储油柜和充油套管的油位应正常。6、分接头的位置应符合运行要求，各种指示应正确。7、测温装置指示应正确，整定值符合要求。8、各个裸露带电部分的安全距离是否足够。9、接地引下线及其主接地网的连接应满足设计要求，接地应可靠。10、铭牌是否完好，围栏、台架及其它各部位的标志、警示牌是否完好。11、安装的变压器基础是否完整无裂纹。12、变压器套管及高、低压引线相间或对构件的距离是否符合规定，对工作人员巡视或上下电杆有无触电危险。13、变压器全部电气试验合格；保护装置整定值符合规定；操作及联动试验正确。14、有关设计施工图纸（包括设计变更）、有关协议、竣工报告、施工安装记录、备品备件清单、制造厂提供技术文件（产品说明书、合格证件、试验记录及安装图纸等）是否准确、齐全。三配电柜1、配电柜的整体安装应紧密、固定牢固、平稳无倾斜，外观完整无损伤，接地应可靠，漆层应完好、清洁、整齐。2、各种仪表、信号装置指示应配置齐全。柜内所装有电器元件及设备应齐全完好，安装位置正确（，固定牢靠，安装质量符合国家现行标准。各元件设备编号牌、模拟图板齐全、安装牢固，实物与图纸相吻合。3、直流电池箱（屏）应能正常工作，输出电压符合要求，能供应配电柜电动机构可靠地进行电动操作。4、对10kV配电柜，必须不带电试验操作（手动、就地电动各两次）断路器或负荷开关及其接地刀闸、隔离刀闸，能可靠分、合，无卡阻现象，小车式开关能顺利摇入和摇出；分、合闸指示正确，五防装置正确动作。操作及联动试验正确，符合设计要求。5、对0.4kV配电柜，低压总开关及联络开关必须不带电试验操作两次，能可靠分、合，无卡阻现象，抽出式开关能顺利摇入和摇出；分、合闸指示正确。操作及联动试验正确，符合设计要求6、电容器柜：电容器组的布置与接线正确，保护回路完整，三相电容量误差在规定值内，外壳无凸凹或渗油现象；引引出端子连接牢固；垫圈、螺母齐全；熔断器熔体额定电流符合设计要求，放电回路完整且损伤灵活，电容器外壳及构架的接地应可靠，其外部油漆应完整，通风装置良好；7、套管及绝缘子清洁，无破损、裂纹。8、对油开关，外壳无渗漏油和锈蚀现象，油位、油色正常，无碳黑悬浮物。9、对真空开关、SF6开关，SF6气体压力应正常，真空泡外观应完好、清洁，无破损、裂纹。10、柜内各个裸露带电部分的安全距离是否足够。11、配电柜电缆室的底板完好，电缆进入电缆室已封堵。12、配电柜底座应无缝隙能让小动物进入柜底。13、配电柜的接地装置与地网可靠连接，接地线有无破损、生锈、腐蚀。14、配电柜的各种电气试验（包括开关电气联锁）应全部试验合格，保护装置整定值符合规定，接地电阻值符合规定要求（不应在雨后测量接地电阻）。15、施工符合设计图纸要求。16、有关设计施工图纸（包括设计变更）、有关协议、竣工报告、施工安装记录、备品备件清单、制造厂提供技术文件（产品说明书、合格证件、试验记录及安装图纸等）是否准确、齐全。四接户线采用电缆的线路1、户外接火点与供电方案协议...
