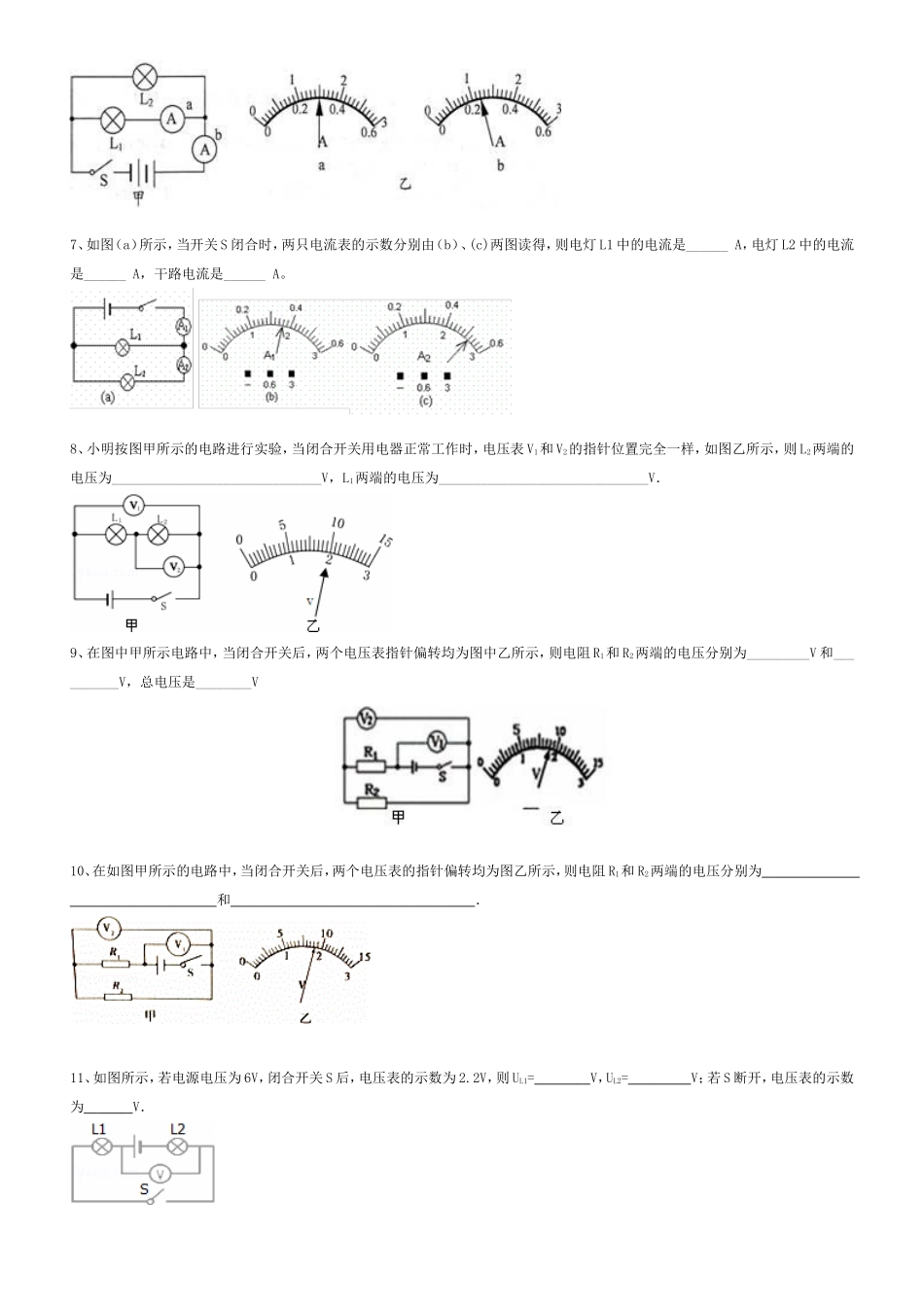

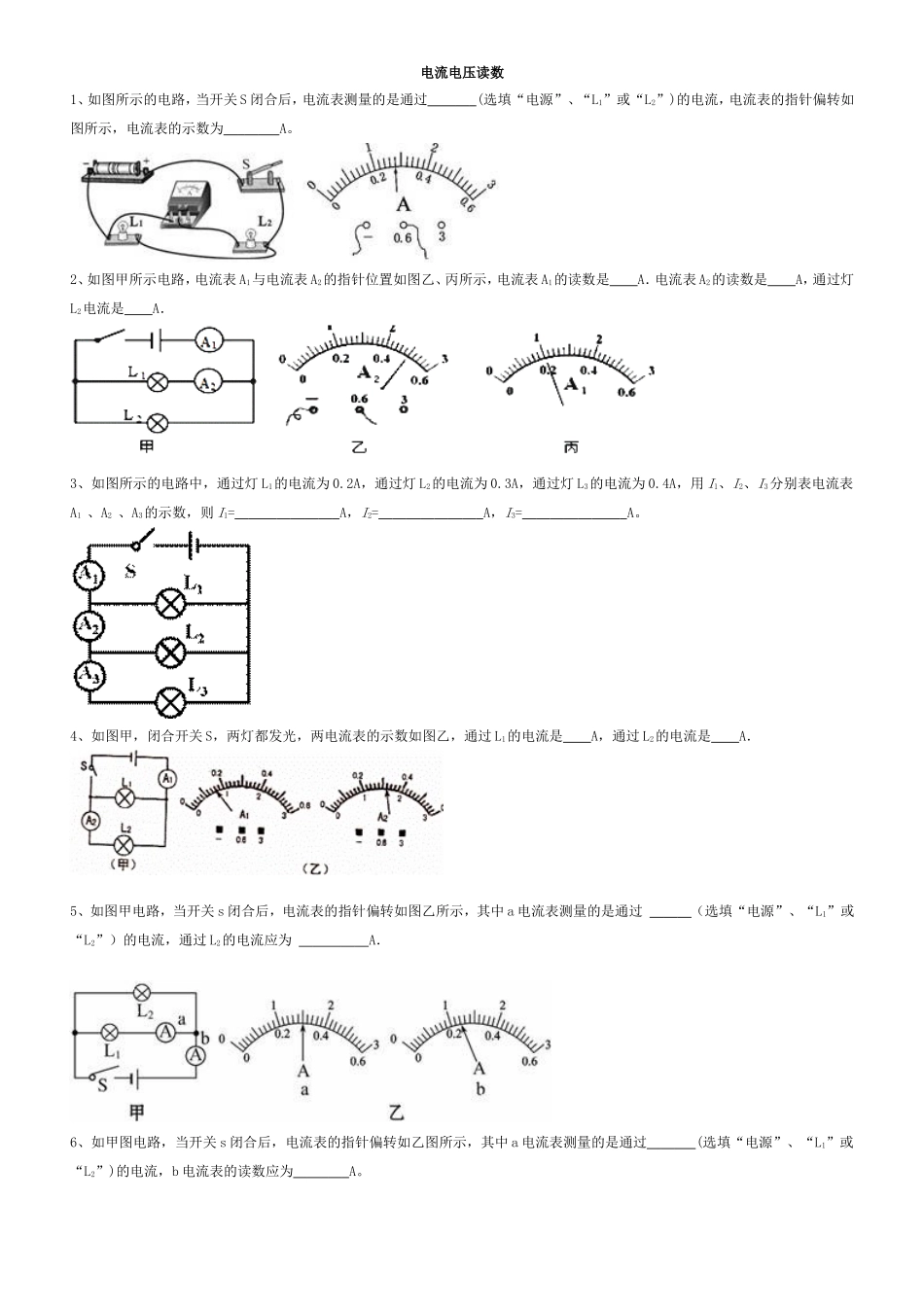

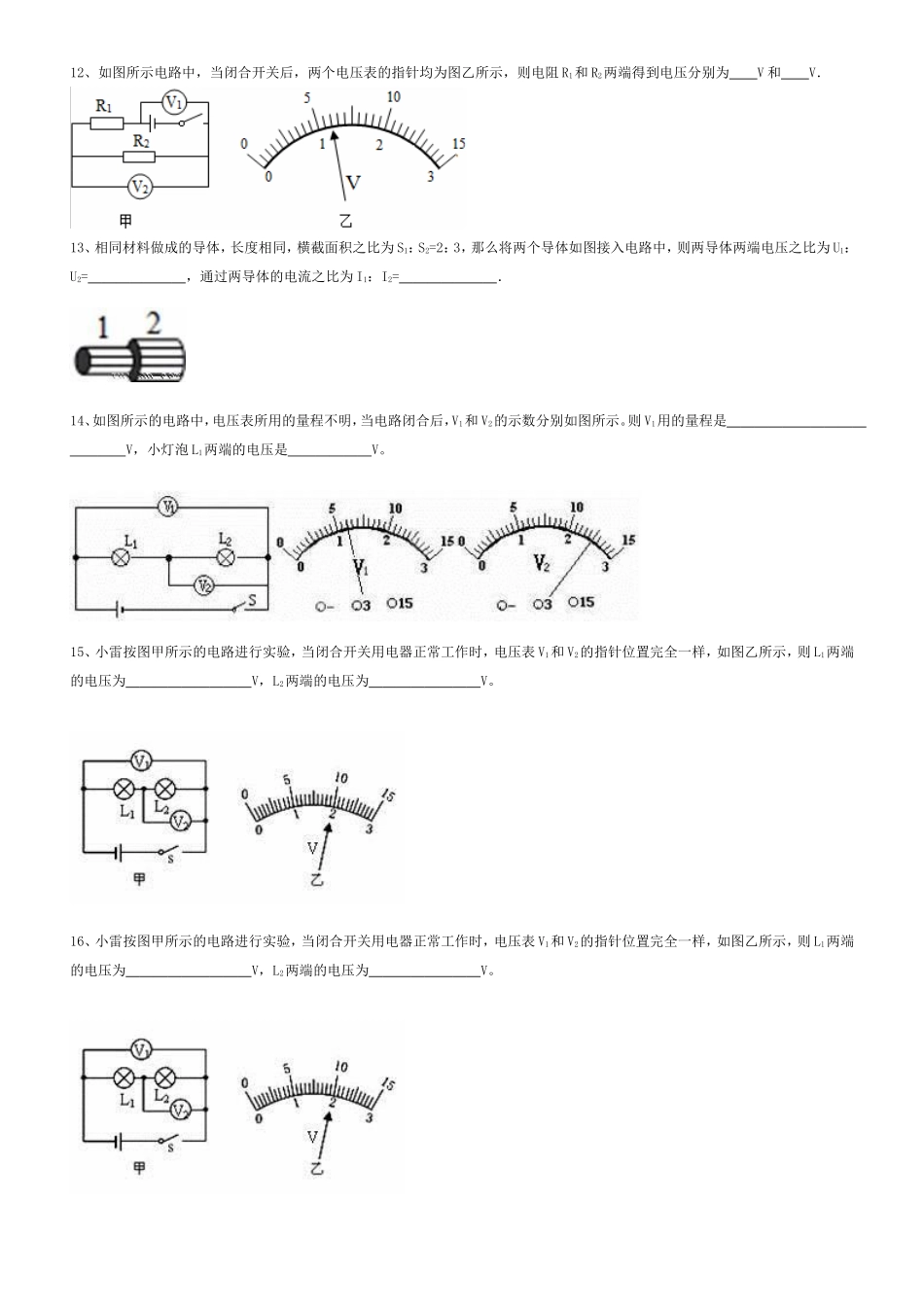

电流电压读数1、如图所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”、“L1”或“L2”)的电流，电流表的指针偏转如图所示，电流表的示数为A。2、如图甲所示电路，电流表A1与电流表A2的指针位置如图乙、丙所示，电流表A1的读数是A．电流表A2的读数是A，通过灯L2电流是A．3、如图所示的电路中，通过灯L1的电流为0.2A，通过灯L2的电流为0.3A，通过灯L3的电流为0.4A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1=A，I2=A，I3=A。4、如图甲，闭合开关S，两灯都发光，两电流表的示数如图乙，通过L1的电流是A，通过L2的电流是A．5、如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为A．6、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源”、“L1”或“L2”)的电流，b电流表的读数应为A。7、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是______A，电灯L2中的电流是______A，干路电流是______A。8、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为______________________________V，L1两端的电压为______________________________V．9、在图中甲所示电路中，当闭合开关后，两个电压表指针偏转均为图中乙所示，则电阻R1和R2两端的电压分别为_________V和__________V，总电压是________V10、在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为和．11、如图所示，若电源电压为6V，闭合开关S后，电压表的示数为2.2V，则UL1=V，UL2=V；若S断开，电压表的示数为V．12、如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．13、相同材料做成的导体，长度相同，横截面积之比为S1：S2=2：3，那么将两个导体如图接入电路中，则两导体两端电压之比为U1：U2=，通过两导体的电流之比为I1：I2=．14、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的量程是V，小灯泡L1两端的电压是V。15、小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V。16、小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V。17、如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．18、如图10甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V．19、小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V。20、如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC．关于它们之间大小关系，正确的是：（）A．IA=IB=ICB．IA=IB+ICC．IA＞IB=ICD．IA＜IB＜IC（题21）(题20)21、如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A.3A、1AB．3A、3AC．5A、1AD．5A、3A22、如图是某同学在一次实验探究中所连接的电路。开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A。下列判断正确的是：（）A．通过的电流为1.2AB．通过的电流为0.5AC．通过的电流为0.7AD．通过的电流为0.5A23、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小24、在“用电流...
