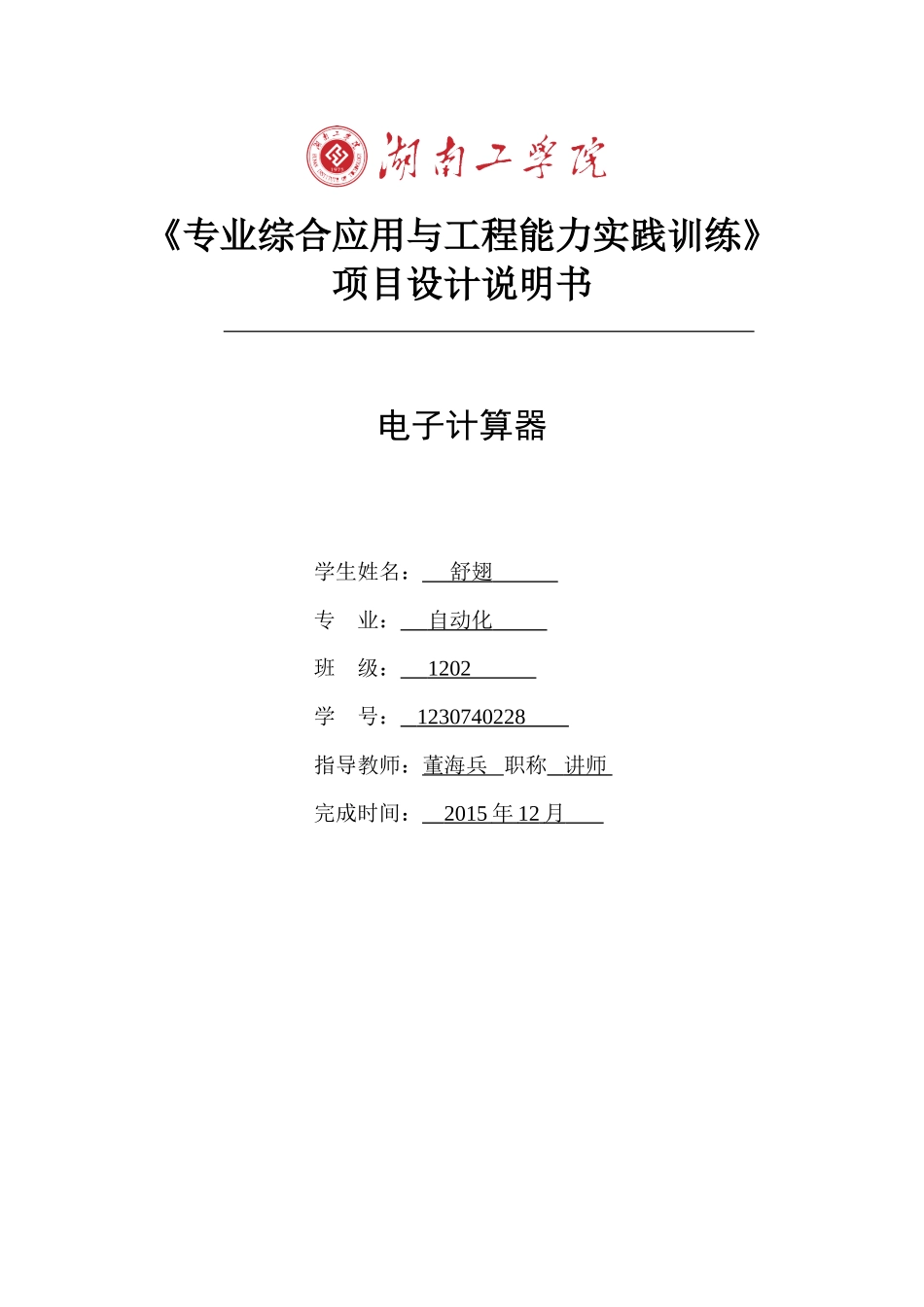

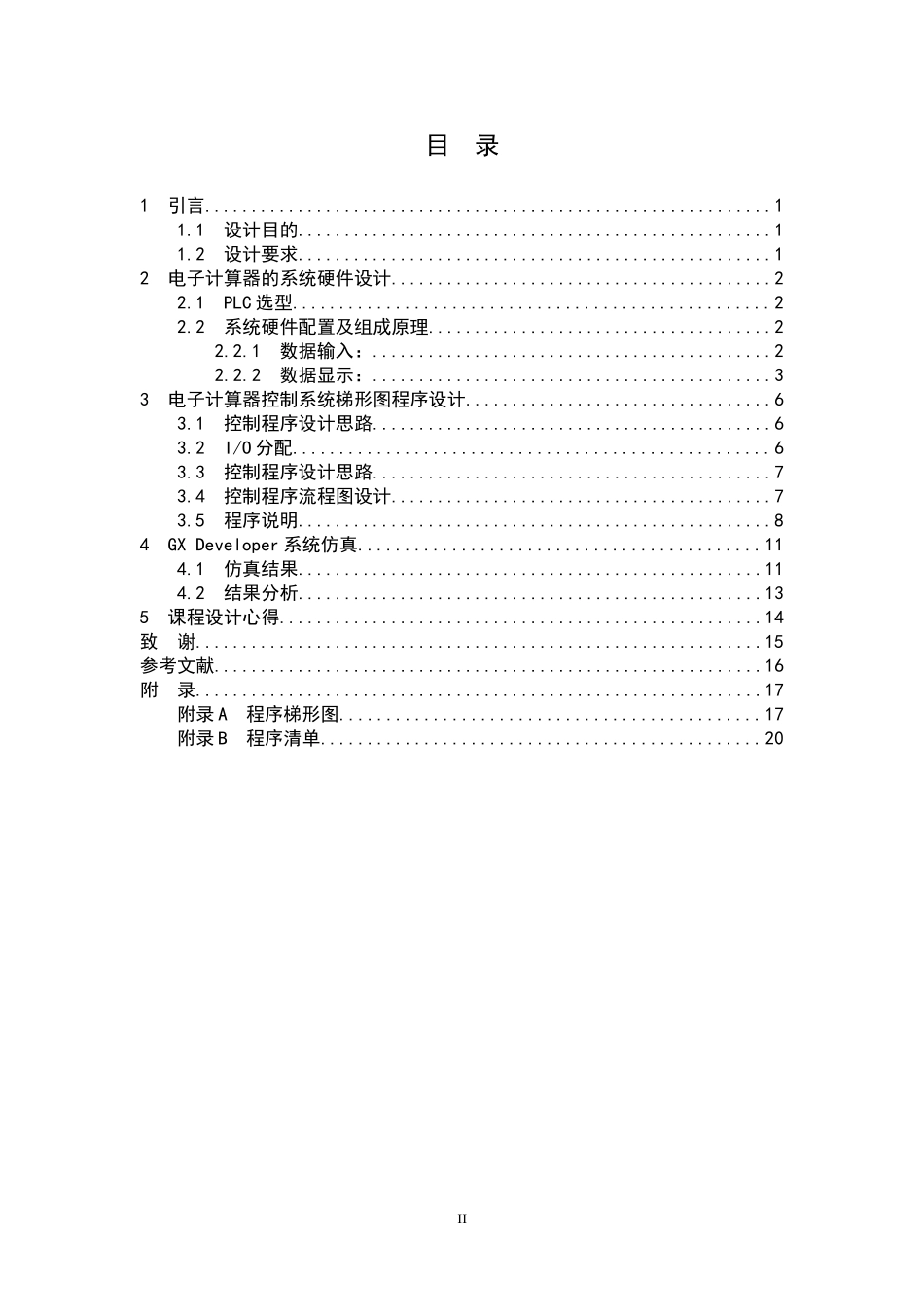

《专业综合应用与工程能力实践训练》项目设计说明书电子计算器学生姓名：舒翅专业：自动化班级：1202学号：1230740228指导教师：董海兵职称讲师完成时间：2015年12月I摘要LC英文全称为ProgrammableLogicalController,即可编程逻辑控制器。顾名思义,它本来的含义是具有柔性的，可编程，主要来完成逻辑控制，针对数字量。工业控制器，它代替了传统的靠硬触点来做的控制系统就象当初的计算机已经演变为电脑一样，现在的PLC也由早期单纯地实现逻辑控制演变为一个可进行数模、模数转换，可进行定位控制等一个功能强大的工业控制器。电子计算器功能方面只能进行4位数以内的简单的加减乘除基本运算，并且只能显示数字部分，无法显示符号部分，是最大缺陷和遗憾，包括除以0的运算也无法实现。硬件方面连线部分比较简单，这是利用十六键输入和选通输出的优势。总的来说电子计算器设计就是一个简单的PLC设计成果，没有真正计算器的功能那么强大，但是仍然可以体现PLC的强大功能和逻辑性。关键字：PLC；电子计算器；仿真II目录1引言.............................................................11.1设计目的...................................................11.2设计要求...................................................12电子计算器的系统硬件设计.........................................22.1PLC选型...................................................22.2系统硬件配置及组成原理.....................................22.2.1数据输入：...........................................22.2.2数据显示：...........................................33电子计算器控制系统梯形图程序设计.................................63.1控制程序设计思路...........................................63.2I/O分配...................................................63.3控制程序设计思路...........................................73.4控制程序流程图设计.........................................73.5程序说明...................................................84GXDeveloper系统仿真...........................................114.1仿真结果..................................................114.2结果分析..................................................135课程设计心得....................................................14致谢.............................................................15参考文献...........................................................16附录.............................................................17附录A程序梯形图.............................................17附录B程序清单...............................................2011引言PLC英文全称为ProgrammableLogicalController,即可编程逻辑控制器。顾名思义,它本来的含义是具有柔性的，可编程，主要来完成逻辑控制，针对数字量。工业控制器，它代替了传统的靠硬触点来做的控制系统就象当初的计算机已经演变为电脑一样，现在的PLC也由早期单纯地实现逻辑控制演变为一个可进行数模、模数转换，可进行定位控制等一个功能强大的工业控制器。可以说它在现代社会各种需要自动控制的场合发挥了巨大的作用。可编程序控制器是一种数字运算操作的电子系统。专为工业环境下应用而设计。它采用可编程序的存储器用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令、并通过数字式、模拟式的输入和输出、控制各种机械或生产过程。1.1设计目的设计一个基于PLC的电子计算器。1.2设计要求控制要求如下：（1）由按键输入的数值显示在7段数码管上，但只限4位数。（2）按加、减、乘、除键时，第一次输入的值被存放在缓冲区中，当做被加、减、乘、除数，且加、减、乘、除相对的运算指示灯会亮。（3）接着输入一个数，之后若是按下“=”键，则此加、减、乘、除数被存放于另一个缓冲区中，与刚才输入的数做运算，且相对应的运算指示灯熄灭。（4）将运算结果显...
