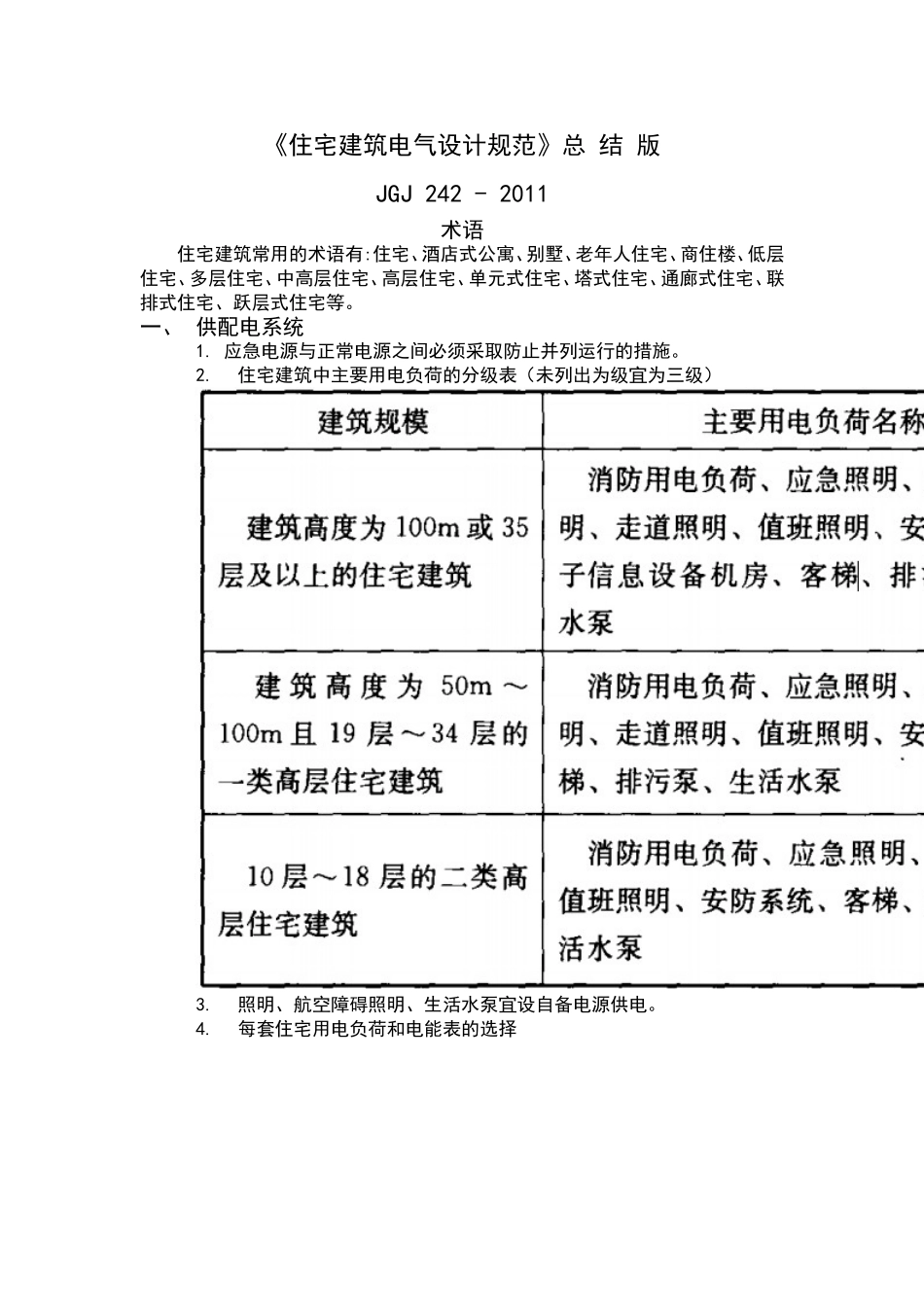

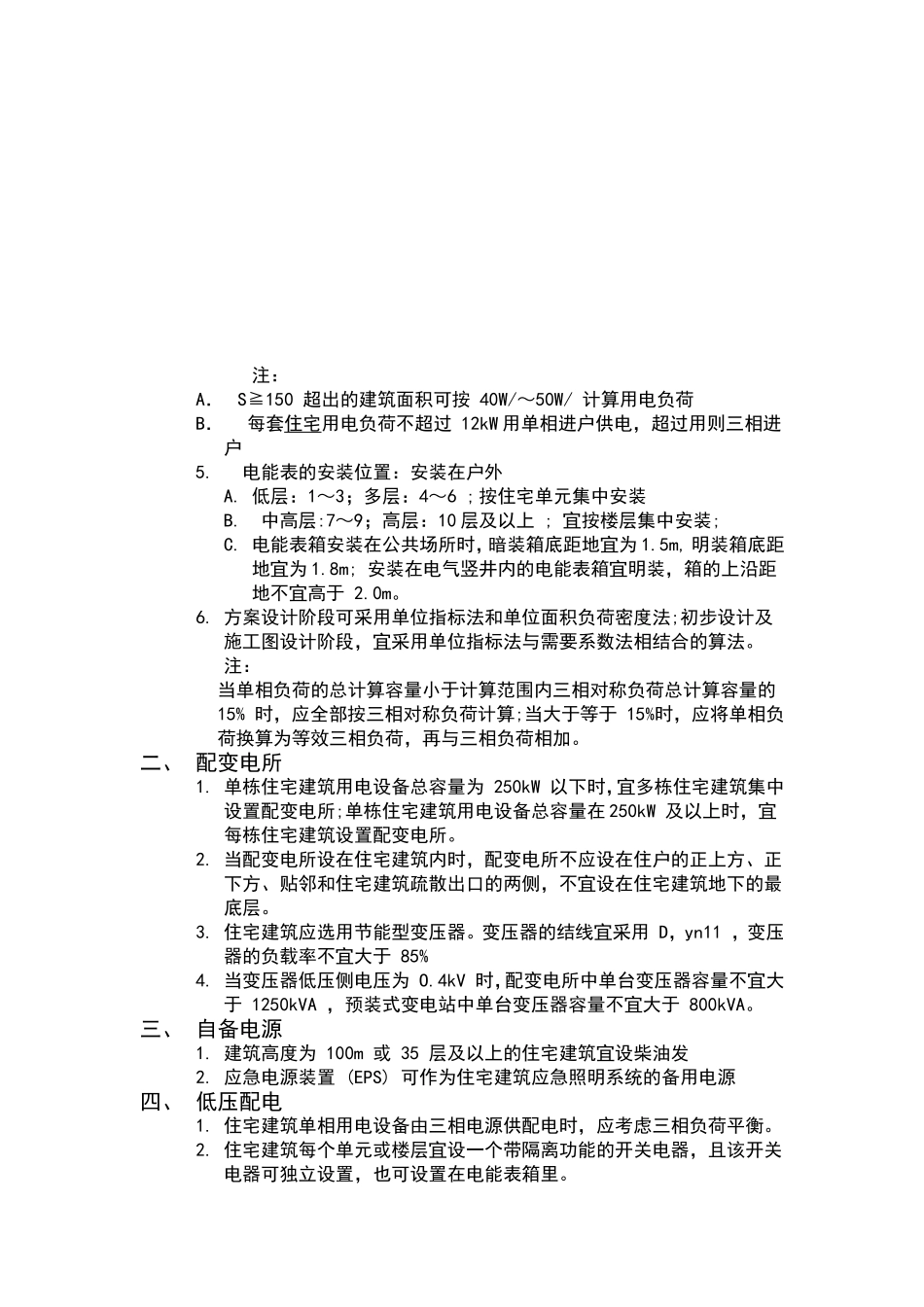

《住宅建筑电气设计规范》总结版JGJ242-2011术语住宅建筑常用的术语有:住宅、酒店式公寓、别墅、老年人住宅、商住楼、低层住宅、多层住宅、中高层住宅、高层住宅、单元式住宅、塔式住宅、通廊式住宅、联排式住宅、跃层式住宅等。一、供配电系统1.应急电源与正常电源之间必须采取防止并列运行的措施。2.住宅建筑中主要用电负荷的分级表（未列出为级宜为三级）3.照明、航空障碍照明、生活水泵宜设自备电源供电。4.每套住宅用电负荷和电能表的选择注：A．S≧150超出的建筑面积可按40W/～50W/计算用电负荷B．每套住宅用电负荷不超过12kW用单相进户供电，超过用则三相进户5.电能表的安装位置：安装在户外A.低层：1～3；多层：4～6;按住宅单元集中安装B.中高层:7～9；高层：10层及以上;宜按楼层集中安装;C.电能表箱安装在公共场所时，暗装箱底距地宜为1.5m,明装箱底距地宜为1.8m;安装在电气竖井内的电能表箱宜明装，箱的上沿距地不宜高于2.0m。6.方案设计阶段可采用单位指标法和单位面积负荷密度法;初步设计及施工图设计阶段，宜采用单位指标法与需要系数法相结合的算法。注：当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15%时，应全部按三相对称负荷计算;当大于等于15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。二、配变电所1.单栋住宅建筑用电设备总容量为250kW以下时，宜多栋住宅建筑集中设置配变电所;单栋住宅建筑用电设备总容量在250kW及以上时，宜每栋住宅建筑设置配变电所。2.当配变电所设在住宅建筑内时，配变电所不应设在住户的正上方、正下方、贴邻和住宅建筑疏散出口的两侧，不宜设在住宅建筑地下的最底层。3.住宅建筑应选用节能型变压器。变压器的结线宜采用D，yn11，变压器的负载率不宜大于85%4.当变压器低压侧电压为O.4kV时，配变电所中单台变压器容量不宜大于1250kVA，预装式变电站中单台变压器容量不宜大于800kVA。三、自备电源1.建筑高度为100m或35层及以上的住宅建筑宜设柴油发2.应急电源装置(EPS)可作为住宅建筑应急照明系统的备用电源四、低压配电1.住宅建筑单相用电设备由三相电源供配电时，应考虑三相负荷平衡。2.住宅建筑每个单元或楼层宜设一个带隔离功能的开关电器，且该开关电器可独立设置，也可设置在电能表箱里。3.采用三相电源供电的住宅，套内每层或每间房的单相用电设备、电源插座宜采用同相电源供电。4.每栋住宅建筑的照明、电力、消防及其他防灾用电负荷，应分别配电。5.住宅建筑电源进线电缆宜地下敷设，进线处应设置电源进线箱，箱内应设置总保护开关电器。电源进线箱宜设在室内，当电源进线箱设在室外时，箱体防护等级不宜低于IP54。6.6层及以下的住宅单元宜采用三相电摞供配电，当住宅单元数为3及3的整数倍时，住宅单元可采用单相电源供配电；7层及以上的住宅单元应采用三相电源供配电，当同层住户数小于9时，同层住户可采用单相电源供配电。7.每套住宅应设置自恢复式过、欠电压保护电器。8.线缆选择A.高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。B.建筑高度为100m或35层及以上应用矿物绝缘电缆C.建筑高度为50m～100m且19层～34层的一类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火线缆.D.10层～18层的二类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火类线缆。E.19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。F.10层～18层的二类高层住宅建筑，公共疏散通道的应急照明宜采用低烟无卤阻燃的线缆。G.建筑面积大于60的住户，进户线不应小于10，照明插座回路不应小于2.5。H.中性导体和保护导体截面的选择（）五、配电线路布线系统1.住宅建筑套内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，暗敷的塑料导管管壁厚度不应小于2.0mm。2.敷设在钢筋混凝土现浇楼板内的线缆保护导管最大外径不应大于楼板厚度的1/3，敷设在垫层的线缆保护导管最大外径不应大于垫层厚度的1/2。3.线缆保护导管暗敷时，外护层厚度不应小于15mm;消防设备线缆保护导管暗敷时外护层厚度不应小于30mm。4.当电源线缆导管与采暖热水管同层敷设时，电...
