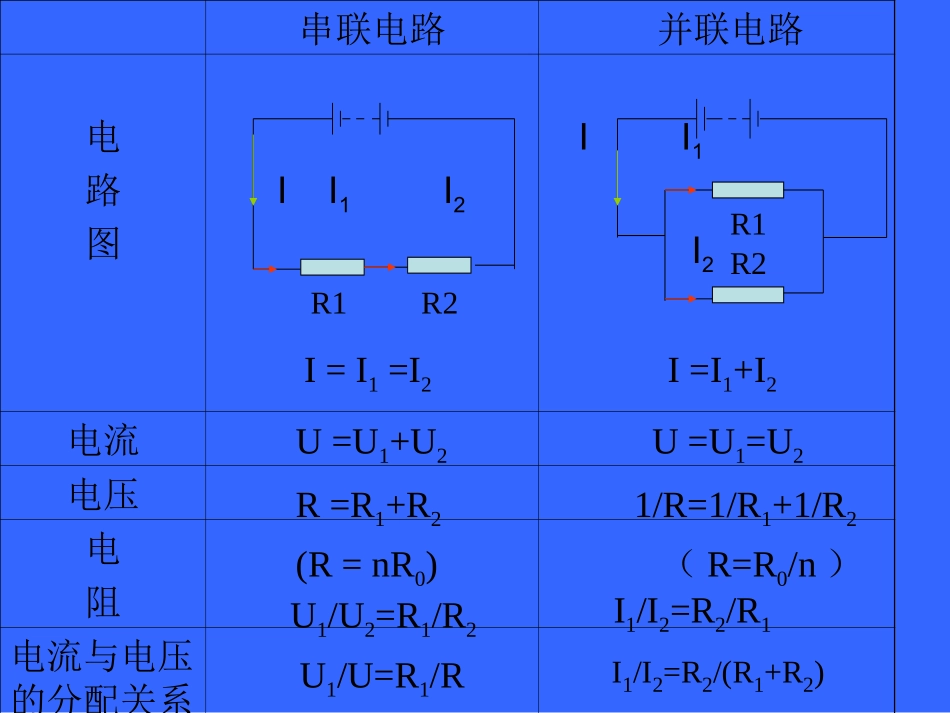

计算题总复习串联电路并联电路电路图II1I2II1I2电流电压电阻电流与电压的分配关系R1R2R1R2I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R2(R=nR0)1/R=1/R1+1/R2（R=R0/n）U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1I1/I2=R2/(R1+R2)欧姆定律：一般例1.某电阻允许通过的最大电流是2A，把它接在36V的电路中时，通过的电流是0.5A,问它能否接在220V的电路中使用？解:==R=UI36V0.5A72==I`=U`72R220V3.4A因为：I`>I所以不能接在220V的电路中使用。已知；Ｉmax＝2ＡU=36VI=0.5AU’=220V求；I’例1.1.串联电路中两个电阻R1=4，R2=6，如果通过R1的电流为0.6A，求:R2两端电压和总电压。R1R2S解:R=R1+R2=4+6=10U=IR=0.6A10=6VU2=I2R2=0.6A6=3.6V一般(串）已知；R1=4，R2=6I=I2=I1=0.6A求；U2U如图所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。求:R3的阻值。例1.R1VR2R3S解:较难(串）=I=I1=U1R121V7Ω=3AU=I(R1+R2)=3A(7Ω+3Ω)=30VU1`=I`=R1=14V7Ω2AR=U/I’=30V/2A=15ΩR3=R-(R1+R2)=15Ω-10Ω=5Ω一般(串）例3.小灯泡电阻为20，在正常工作时它两端的电压是12V，现有的电源电压是16V，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。解:应串联一个电阻.SR1R2U2=U-U1=16V-12V=4V=I=U1R112V20=0.6AR2=U2I=4V0.6A=6.76Ω和9Ω两只电阻并联，已知通过6Ω电阻的电流为0.3A，求通过9Ω电阻的电流。一般(并）例1.U1=R1I1=6Ω0.3A=1.8V=I2=U1R21.8V9Ω=0.2A已知：R1=6ΩR2=9ΩI1=0.3A求：I2解：如图所示，电源电压保持不变，电阻R1=30，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2阻值各为多少？总电流为多少？一般(并）解:例2.158.01222AVIURVARIU12304.011I=I1+I2=0.4A+0.8A=1.2A已知：R1=30I1=0.4AI2=0.8A求；U、R2、I在图所示的电路里，电源的电压是6V，R2的阻值是10Ω，通过R1的电流强度是0.4A，求：(1)通过电阻R2的电流强度。(2)干路的电流强度。(3)电路的总电阻。一般(并）例3.解:=I2=UR26V10Ω=0.6AI=I1+I2=0.4A+0.6A=1AR=UI=6V1A=6Ω已知：U=6ＶR2=10ΩI1=0.4Ω求；I2、I、R如图，电源电压保持6V不变，R1=10Ω，R2=15Ω，求：1）当S断开时，电流表、电压表的示数各为多少？2）当S闭合时，电流表、电压表的示数各为多少？R1R2AVS较难(并）1）当S断开时:解:=I=UR16V10Ω=0.6AU=02）当S闭合时:+=+I!=I1+I2=UR1UR26V6V10Ω15Ω=1AU`=6V例1.
