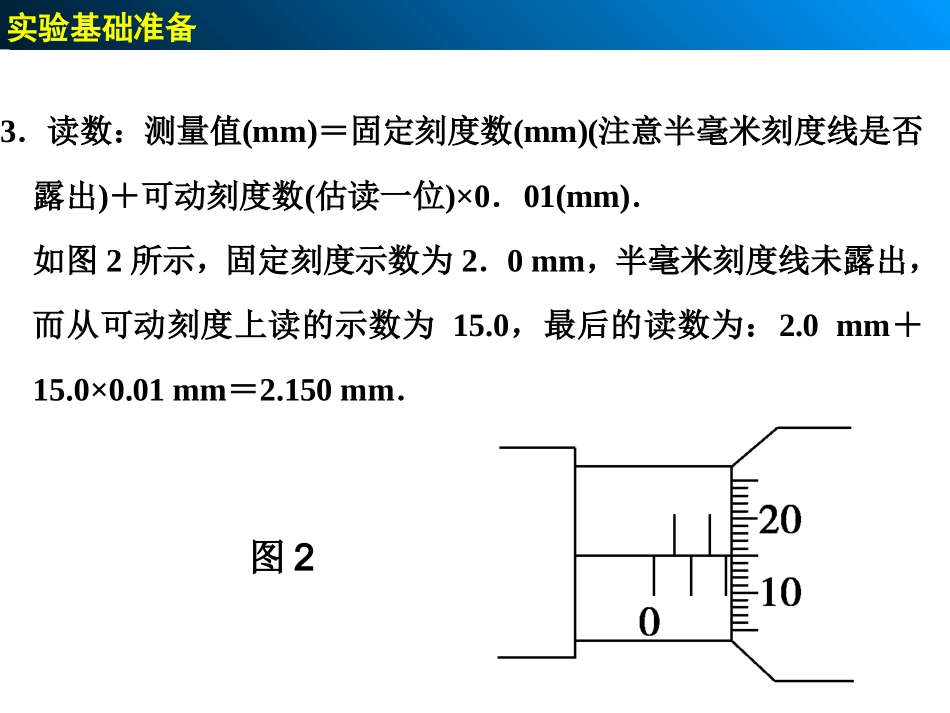

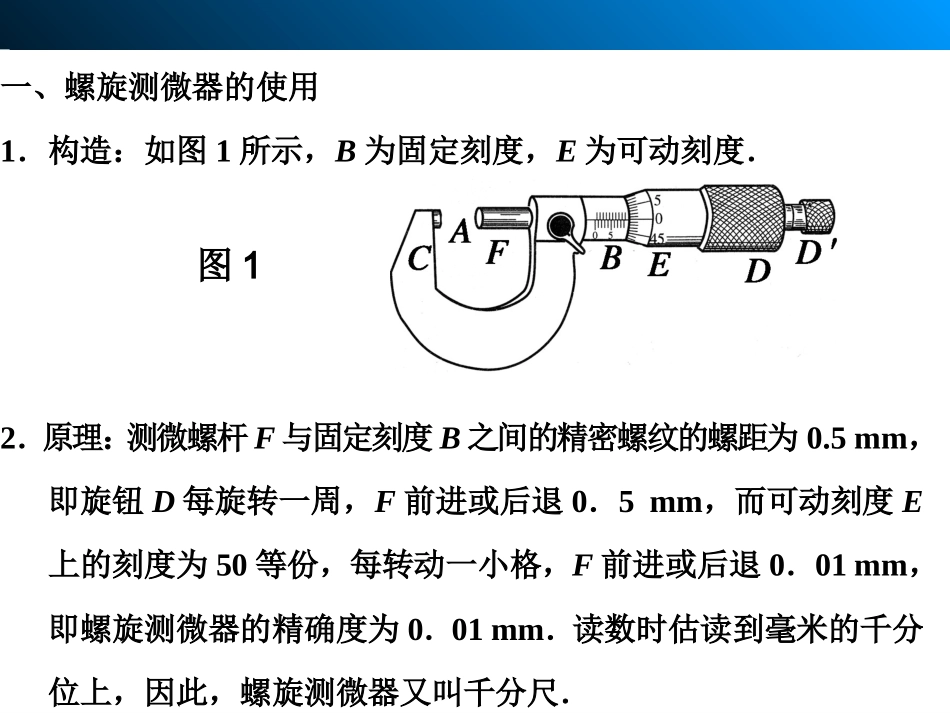

读数问题实验基础准备一、螺旋测微器的使用1．构造：如图1所示，B为固定刻度，E为可动刻度．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0．5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0．01mm，即螺旋测微器的精确度为0．01mm．读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．图13．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0．01(mm)．如图2所示，固定刻度示数为2．0mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm．图2实验基础准备二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标尺上还有一个深度尺．(如图3所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm．常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：图3刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0．1mm0．1mm2019mm0．05mm0．05mm5049mm0．02mm0．02mm4．读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm．实验基础准备游标卡尺的读数应注意以下几点：(1)看清精确度,例如(图10)图10易错成(11＋4．0×0．1)mm＝11．40mm正确的应为11．4mm，游标卡尺不需估读，后面不能随意加零．例如(图11)图11易错成(10＋12×0．05)mm＝10．6mm，正确的应为10．60mm．(2)主尺上的单位为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1mm．例如(图12)易错成(5＋4×0.05)mm＝5.20mm正确的应为(50＋4×0.05)mm＝50.20mm(3)区分零刻度与标尺最前端例如(图13)图13易错成(13＋10×0.05)mm＝13.50mm正确读数为(14＋10×0.05)mm＝14.50mm图12三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度分别是0．1V和0．1A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是0．5V，在读数时只要求读到小数点后面一位，即读到0．1V．(3)对于0～0．6A量程的电流表，精确度是0．02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0．01A．实验基础准备仪表的读数要领：能估读的，必须估读—估格法有争议的，自会考虑V5v[2010年卷1]若测量时，两电流表的示数如图3所示，从图中读出A1的示数I1=，A2的示数I2=；[2010年卷1]若测量时，两电流表的示数如图3所示，从图中读出A1的示数I1=，A2的示数I2=；3.00mA0.660mA(2010年全国课标）电路中的电流表、电压表的示数如图所示。电流表的读数为，电压表的读数为。115mA5.00V×k15.0×103kΏ2+0.7格*0.5/格=2.35(分度值0.5）14+0.5格*1/格=14.5（分度值1）70+0.5格*10/格=75（分度值10）150+0.3格*50/格=165（分度值50）分度值为10、20、50时，估读到1这一位；分度值为100、200、500时，估读到10这一位mA×100×10×1×0.1图2(a)图2(b)图2(c)⑵若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为________Ω，电流表的读数为_______mA，电阻箱的读数为_______Ω：14.053.04.62分，只填“14”给1分2分，只填“53”给1分国标·省标[2013年卷1]15.03.6012.0对于读数：题目给定参考数据的，按参考数据的有效数字读数，没有给定的，按读数规则进行读数。23.(9分)利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R(最大阻值999.90Ω),电阻R0(阻值为3.0Ω)，电阻R1(阻值为3.0Ω),电流表...
