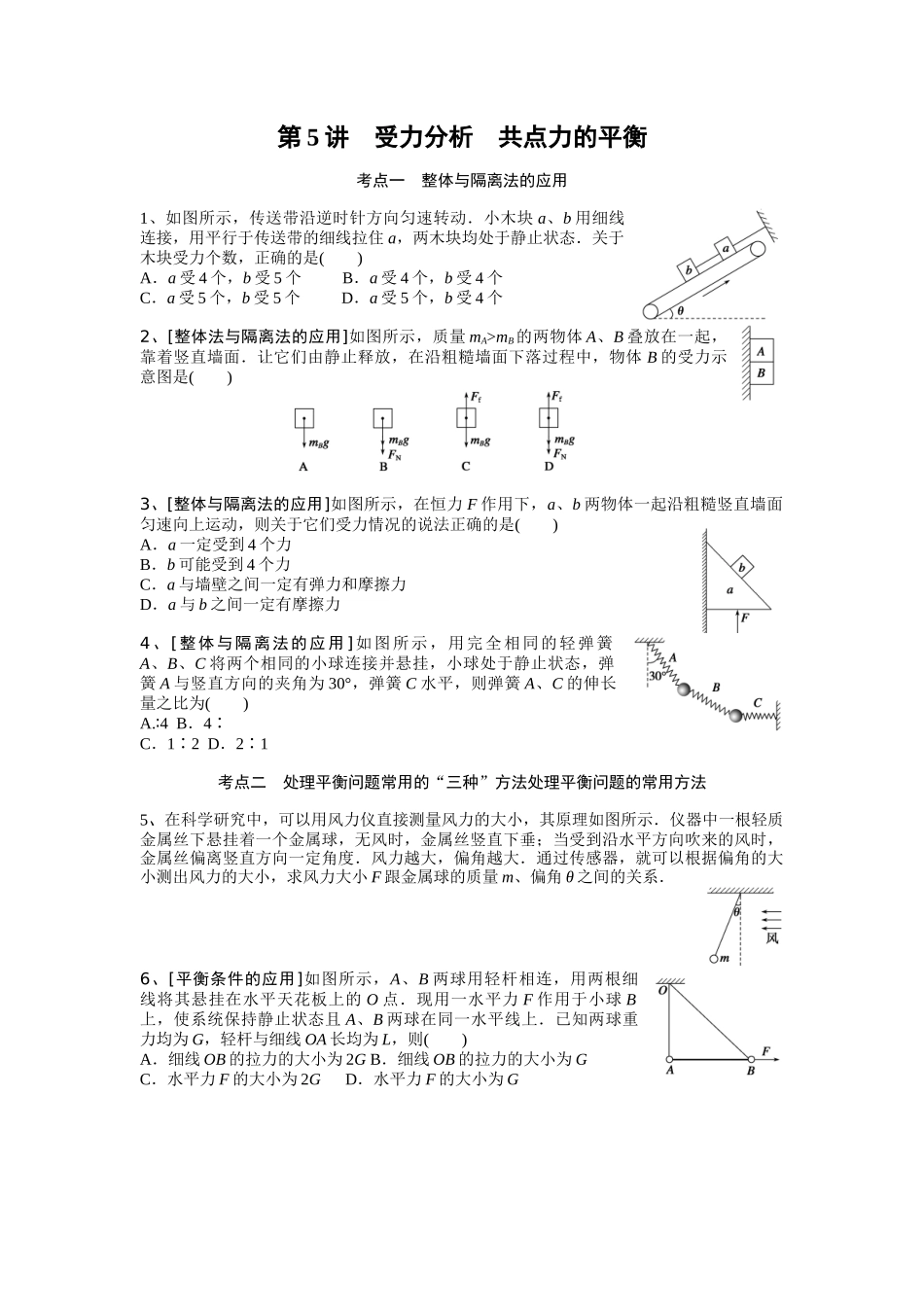

第5讲受力分析共点力的平衡考点一整体与隔离法的应用1、如图所示,传送带沿逆时针方向匀速转动.小木块a、b用细线连接,用平行于传送带的细线拉住a,两木块均处于静止状态.关于木块受力个数,正确的是()A.a受4个,b受5个B.a受4个,b受4个C.a受5个,b受5个D.a受5个,b受4个2、[整体法与隔离法的应用]如图所示,质量mA>mB的两物体A、B叠放在一起,靠着竖直墙面.让它们由静止释放,在沿粗糙墙面下落过程中,物体B的受力示意图是()3、[整体与隔离法的应用]如图所示,在恒力F作用下,a、b两物体一起沿粗糙竖直墙面匀速向上运动,则关于它们受力情况的说法正确的是()A.a一定受到4个力B.b可能受到4个力C.a与墙壁之间一定有弹力和摩擦力D.a与b之间一定有摩擦力4、[整体与隔离法的应用]如图所示,用完全相同的轻弹簧A、B、C将两个相同的小球连接并悬挂,小球处于静止状态,弹簧A与竖直方向的夹角为30°,弹簧C水平,则弹簧A、C的伸长量之比为()A.∶4B.4∶C.1∶2D.2∶1考点二处理平衡问题常用的“三种”方法处理平衡问题的常用方法5、在科学研究中,可以用风力仪直接测量风力的大小,其原理如图所示.仪器中一根轻质金属丝下悬挂着一个金属球,无风时,金属丝竖直下垂;当受到沿水平方向吹来的风时,金属丝偏离竖直方向一定角度.风力越大,偏角越大.通过传感器,就可以根据偏角的大小测出风力的大小,求风力大小F跟金属球的质量m、偏角θ之间的关系.6、[平衡条件的应用]如图所示,A、B两球用轻杆相连,用两根细线将其悬挂在水平天花板上的O点.现用一水平力F作用于小球B上,使系统保持静止状态且A、B两球在同一水平线上.已知两球重力均为G,轻杆与细线OA长均为L,则()A.细线OB的拉力的大小为2GB.细线OB的拉力的大小为GC.水平力F的大小为2GD.水平力F的大小为G7、[正交分解法的应用]如图所示,三个相同的轻质弹簧连接在O点,弹簧1的另一端固定在天花板上,且与竖直方向的夹角为30°,弹簧2水平且右端固定在竖直墙壁上,弹簧3的另一端悬挂质量为m的物体且处于静止状态,此时弹簧1、2、3的形变量分别为x1、x2、x3,则()A.x1∶x2∶x3=∶1∶2B.x1∶x2∶x3=2∶1∶C.x1∶x2∶x3=1∶2∶D.x1∶x2∶x3=∶2∶18、[合成法的应用]在如图所示的A、B、C、D四幅图中,滑轮本身的重力忽略不计,滑轮的轴O安装在一根轻木杆P上,一根轻绳ab绕过滑轮,a端固定在墙上,b端下面挂一个质量都是m的重物,当滑轮和重物都静止不动时,图A、C、D中杆P与竖直方向的夹角均为θ,图B中杆P在竖直方向上,假设A、B、C、D四幅图中滑轮受到木杆弹力的大小依次为FA、FB、FC、FD,则以下判断中正确的是()A.FA=FB=FC=FDB.FD>FA=FB>FCC.FA=FC=FD>FBD.FC>FA=FB>FD考点三动态平衡问题的处理技巧9、如图,一小球放置在木板与竖直墙面之间.设墙面对球的压力大小为FN1,球对木板的压力大小为FN2.以木板与墙连接点所形成的水平直线为轴,将木板从图示位置开始缓慢地转到水平位置.不计摩擦,在此过程中()A.FN1始终减小,FN2始终增大B.FN1始终减小,FN2始终减小C.FN1先增大后减小,FN2始终减小D.FN1先增大后减小,FN2先减小后增大10、[图解法的应用]如图9所示,三根细线共系于O点,其中OA在竖直方向上,OB水平并跨过定滑轮悬挂一个重物,OC的C点固定在地面上,整个装置处于静止状态.若OC加长并使C点左移,同时保持O点位置不变,装置仍然保持静止状态,则细线OA上的拉力FA和OC上的拉力FC与原先相比是()A.FA、FC都减小B.FA、FC都增大C.FA增大,FC减小D.FA减小,FC增大考点四平衡中的临界与极值问题11、重为G的木块与水平地面间的动摩擦因数为μ,一人欲用最小的作用力F使木块做匀速运动,则此最小作用力的大小和方向应如何?12、[临界问题]倾角为θ=37°的斜面与水平面保持静止,斜面上有一重为G的物体A,物体A与斜面间的动摩擦因数μ=0.5.现给A施加一水平力F,如图所示.设最大静摩擦力与滑动摩擦力相等(sin37°=0.6,cos37°=0.8),如果物体A能在斜面上静止,水平推力F与G的比值不可能是()A.3B.2C.1D.0.5
