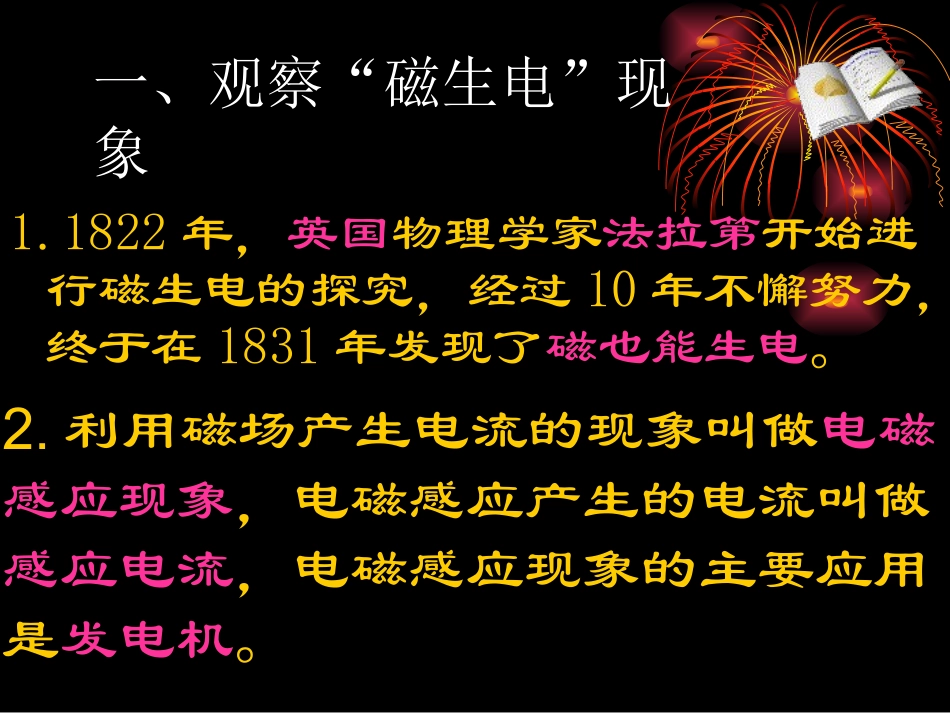

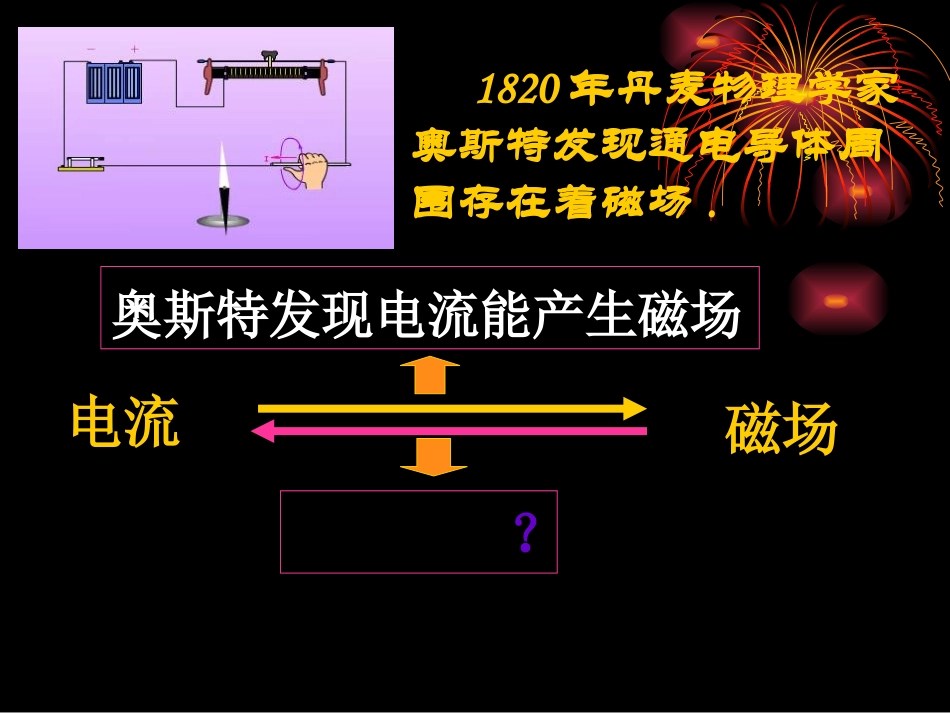

西岗镇中教师王琪第二节科学探究：怎样产生感应电流？1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场.电流磁场奥斯特发现电流能产生磁场一、观察“磁生电”现象2.利用磁场产生电流的现象叫做电磁感应现象，电磁感应产生的电流叫做感应电流，电磁感应现象的主要应用是发电机。1.1822年，英国物理学家法拉第开始进行磁生电的探究，经过10年不懈努力，终于在1831年发现了磁也能生电。二、探究感应电流产生的条件装置：导体AB、开关、蹄形磁体、小量程电流表。信息快递：小量程电流表俗称灵敏电流计，借助小量程电流可以检测出电路中从几毫安到几十微安的微小电流。问题1.导体AB在磁场中怎样运动，才能使回路中产生电流呢？二、探究感应电流产生的条件问题２：怎样改变感应电流的方向？实验现象：电体ＡＢ运动情况感应电流电路闭合静止切割磁感线不切割磁感线电路断开静止切割磁感线不切割磁感线无有无无无无实验结论2：改变方向或改变方向，感应电流的方向就会改变，即感应电流的方向与方向和方向有关。导体运动磁场导体运动磁场实验结论１：闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生感应电流。三、发电机（观察手摇发电机发电）1、利用电磁感应的原理制成2、发电机主要由转子和定子组成观察、思考手摇发电机观察结果•1、用导线将电池、小灯泡、电流表、开关连接成闭合电路.•闭合开关，灯泡发光、电流表指针指向一个方向偏转后并固定不变.改变电池的正负极方向，发现电流表指针向另一方向偏转.观察结果•1、把手摇发电机、小灯泡接入电路.转动手柄使线圈在磁场里转动，小灯泡发光，说明电路中有电流通过小灯泡.•2、把手摇发电机、电流表接入电路.转动手柄使线圈在磁场里转动，可以看到演示电流表的指针左右摆动起来.想一想•电流表的指针左、右摆动，说明什么呢？•手摇发电机发出电的电流方向与接电池的电路中的电流方向有什么区别呢？一、交流电•1、发电机的构造和作用1、发电机的构造和作用（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流.（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。2、交流电的产生•放在磁场里的线圈，两端各连一个铜环K和L，它们分别跟电刷A、B接触，并跟电流表组成闭合电路.•在线圈从图甲经图乙向图丙转的半周过程中，ab边向下运动，cd边向上运动，ab边向下切割磁感线，ab边中的电流由b向a，cd边向上切割磁感线，cd边中的电流由d向c，外部电路中的电流方向一直是从A流向B.交流电产生的原理（FLASH动画）•我国供生产和生活用的交流电，周期是0.02s,频率是50Hz，即1s内有50个周期，交流电的方向每周期改变2次.•频率为50Hz的交流电，电流方向1s内改变100次.3、我国的交流电4、实用交流发电机•实际的交流发电机，结构比较复杂，但主要由转子（转动部分）和定子（固定部分）两部分组成.转子由水轮机、汽轮机或内燃机来带动.•大型发电机发出很高的电压和很强的电流，要采用线圈不动、磁极旋转的方式发电.这种发电机叫做旋转磁极式发电机.•大型旋转磁极式发电机，能够提供几千伏到上万伏的电压，功率可达几十万千瓦，甚至百万千瓦以上.•为了得到较强的磁场，要把线圈嵌在定子铁心槽里，还要用电磁铁代替永久磁铁作转子.电站实景•550MW大型发电机组转子吊装•葛洲坝170MW水轮发电机组•火电厂中的汽轮机组•宁波市镇海火电厂•秦山核电站•湛江火电厂•三峡工程图550MW大型发电机组转子吊装火电厂中的汽轮机组宁波市镇海火电厂秦山核电站湛江火电厂三峡工程图小结1、发电机的构造和作用（2）磁场中的磁感线从左向右，线圈转动时，只有ab边和cd边能切割磁感线产生感应电流，da边和bc边不切割磁感线，不产生感应电流.（1）构造：由磁体、线圈、铜环、电刷、输出电路组成。（1）我国供生产和生活用的交流电，周期是0.02s,频率是50Hz，即1s内有50个周期，交流电的方向每周期改变2次.（2）频率为50Hz的交流电，电流方向1s内改变100次.2、我国的交流电交流发电机的原理交流发电机的线圈转动一周，线圈中的电流就重复发生相同的变化，这种...
