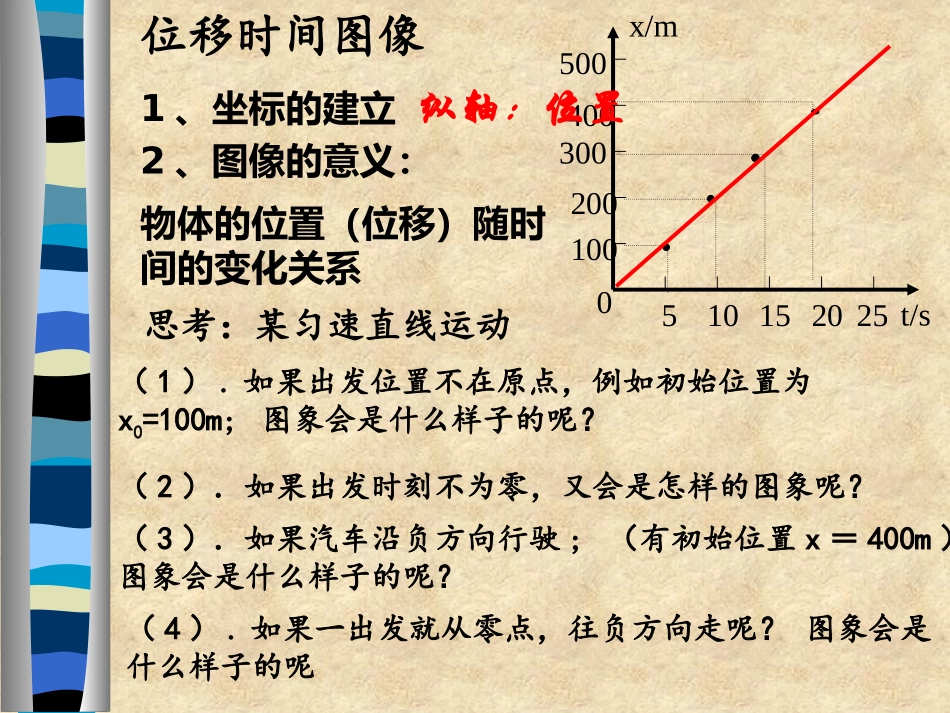

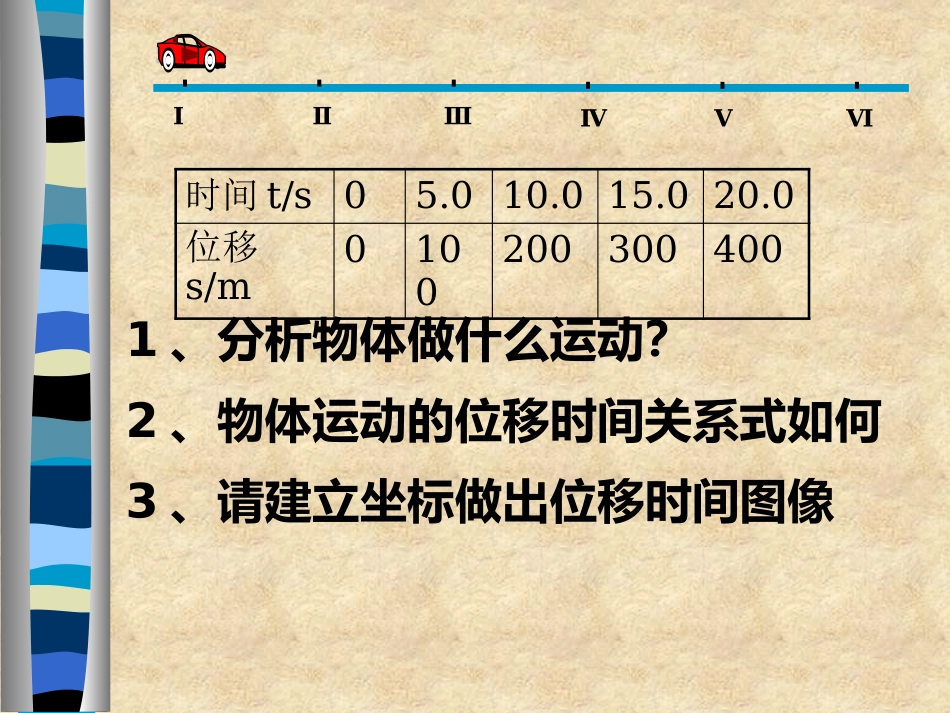

位移时间图像时间t/s05.010.015.020.0位移s/m01002003004001、分析物体做什么运动？2、物体运动的位移时间关系式如何3、请建立坐标做出位移时间图像ⅠⅡⅢⅣⅤⅥx/m4003002001000510152050025t/s位移时间图像1、坐标的建立2、图像的意义：物体的位置（位移）随时间的变化关系（1）.如果出发位置不在原点，例如初始位置为x0=100m;图象会是什么样子的呢？思考：某匀速直线运动（2）．如果出发时刻不为零，又会是怎样的图象呢？（3）．如果汽车沿负方向行驶;（有初始位置x＝400m）图象会是什么样子的呢？（4）.如果一出发就从零点，往负方向走呢？图象会是什么样子的呢纵轴：位置3、图像的性质：匀速直线运动的x-t图像是一条倾斜的直线4、图像的信息（1）任一时刻物体的位置(距参考点的距离x）（2）某段时间内的位移（）（3）斜率表示速度的大小及方向（4）交叉点表示物体相遇x1、ＡＢ分别做什么运动？ＡＢt/sS/m0420301023、哪个物体运动较快？运动方向是否相同2、它们的速度分别是多少？即：速度的绝对值反映速度的大小速度的正负反映速度的方向根据S—t图象描述质点的运动情况：0时刻质点在S=100m处开始做反方向匀速直线运动，8s末回到参考位置。然后继续沿反方向做匀速直线运动t/sS/mO1004812-50S/mO100-50S/mt/sO1004812-50思考：如下图，物体沿x轴做什么运动？x-t图像又如何呢？时间t/s05.010.015.020.0位移x/m01003006001000时间t/s05.010.015.020.0位移x/m04007009001000X-t图像是否表示物体运动的轨迹？巩固练习1.如图，表示物体做匀速直线运动的s-t图像的是（）ts0Ast0CSt0BA、B、CSt0D2、如图是一辆汽车做直线运动的x-t图象，对线段OA、AB、BC、CD所表示的运动，下列说法正确的是（）A．OA段运动最快B．AB段静止C．C点处物体开始反方向运动了D．运动4h汽车的位移大小为30kmBc3、如图2所示是做直线运动的甲、乙两物体的位移—时间图象,由图象可知()A.乙开始运动时,两物体相距20mB.甲、乙两物体间的距离逐渐变大C.两物体在10s时相距最远,在25s时相遇D.甲比乙运动得快c4、图a、b中，A、B、C分别做什么运动
