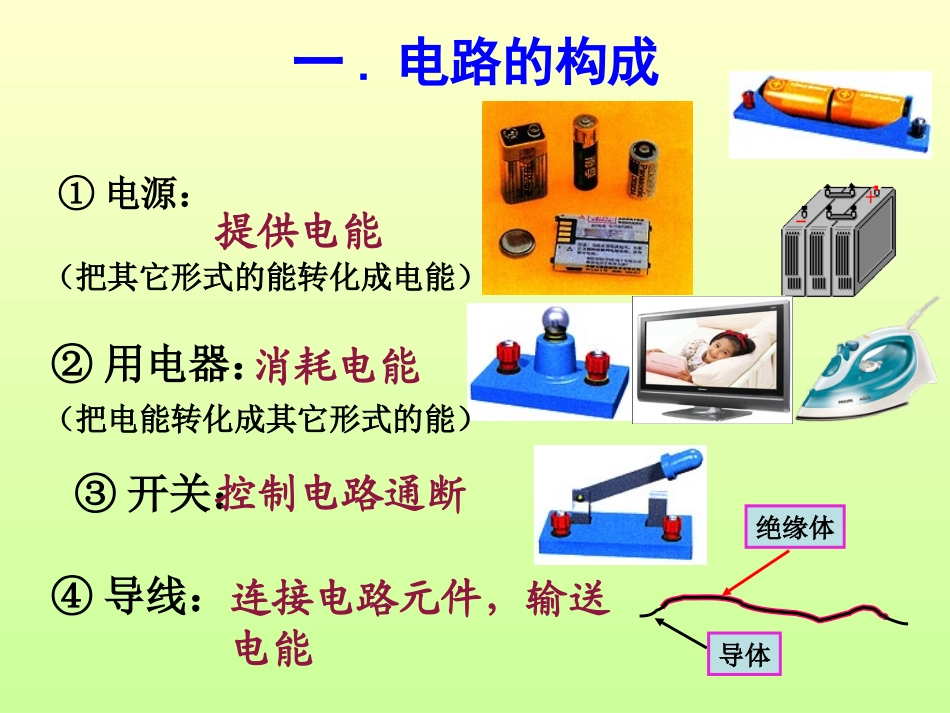

电流和电路城关中学张晓阳③开关：控制电路通断④导线：连接电路元件，输送电能②用电器：消耗电能一.电路的构成①电源：提供电能导体绝缘体（把其它形式的能转化成电能）（把电能转化成其它形式的能）思考并讨论小灯泡为什么会亮？2.电流的方向：当电路闭合时，在电源外部的电流的方向：电源正极用电器电源负极正电荷定向移动的方向.二.电流的形成1.电荷的定向移动就形成了电流三、电路的三种状态通路断路短路处处连通的电路在某处断开的电路不经过用电器而直接跟电源两极相连接的电路短路的危害短路时，会烧坏电源和导线任何情况下都不能把电源的两端直接连在一起！！四.电路图：用规定的元件符号来表示电路连接情况的图。+-实物图电路图怎样画电路图１、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图２、元件不要画在拐角处。这样正确吗？怎样画电路图３、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图4、按顺序从正极依次画到负极。•电流：电荷的形成了电流，移动方向为电流方向，移动方向与电流方向相反•电路中形成持续电流的条件：（1）有。（2）电路是路。•电路的基本组成部分（四个部分）（1）电源——提供。（2）用电器——消耗。（3）开关——控制电路的。（4）导线——输送。•电路可以分为路、路和路。•电路图：用规定的符号表示电路连接的图就是电路图。1.图甲是玩具电风扇的电路图，请在图乙中连接它的电路。（注意：连接时导线不能交叉）动手动脑学物理电子门铃2.在下图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用这样的符号代表。电子门铃3.下图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图。
