中考物理专题复习——电学作图VIP免费

中考物理专题复习——电学作图_第1页
1/24
中考物理专题复习——电学作图_第2页
2/24
中考物理专题复习——电学作图_第3页
3/24

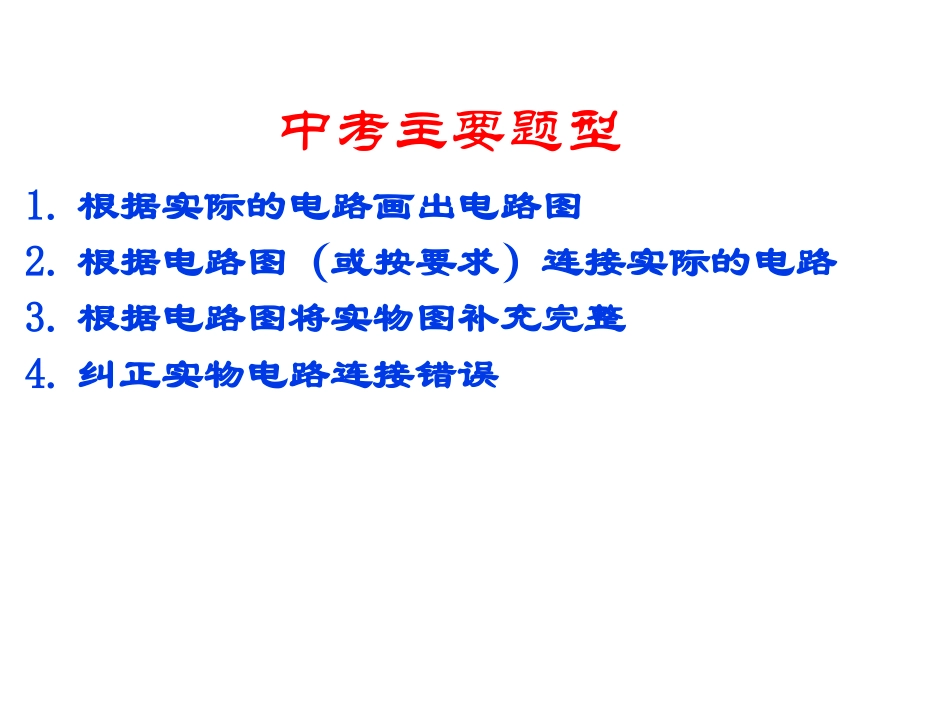

中考物理专题复习—电学作图中考主要题型1.根据实际的电路画出电路图2.根据电路图(或按要求)连接实际的电路3.根据电路图将实物图补充完整4.纠正实物电路连接错误一、根据实际的电路画出电路图例1、请画出实物图的电路图例2、如图所示为一实物电路,请画出所对应的电路图。练习:S1二、根据电路图(或按要求)连接实际的电路L1L2SSL1ARPL2例2.请根据电路图用笔画线代替导线连接实物图(电流表使用大量程,灯泡电压2.5V).练习:1、在图中用笔画线代替导线,把灯L1、L2组成并联电路,要求开关S能同时控制灯L1和灯L2,用电流表测通过L2的电流。(左L1右L2)L12、如图7所示是小明同学设计的测电阻只的电路图.请根据这个电路图用笔画线代替导线,将图8中的元件连成电路.要求:滑动变阻器的滑片P向左移动时,电流表的示数变大.(电压表选用0-3V量程,电流表选用0--0.6A量程)三、根据电路图将实物图补充完整例1、图12乙已连接了部分电路,请用笔画线代替导线按照电路图将未连接的电路连接完整例2、根据电路图,用笔画代替导线将图乙中的电路连接完整。练习:1、小明同学想探究“一段电路中的电流跟电阻的关系”,设计了如图甲所示的电路图(电源电压恒为6V)。根据小明设计的甲图,用铅笔连线将乙图的实物图连接完整。2、按电路图将乙图中未连接处补画上。(电阻大约10欧姆)四、纠正实物电路连接错误例1在这个实验电路中有一个仪器连接有误,请你在实物图中只改变一根导线的连接,使该仪器能正常工作(用“”标出需要改动的导线,并画出改接的导线);0.63315+例2、小丽做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样).如图甲所示,小丽所接的实验电路存在连接错误,但只需改动一根导线,即可使电路连接正确请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.例3、小虎要测量一个阻值约10的电阻,图甲是他未连接完的电路。小虎所连的电路中有错误或不妥,请改正(在要去掉的线上打“”,并添加相应的导线),然后将图甲的电路连接完整,要求滑动变阻器滑片向右移时,电压表示数增大。检测:1、2、3、4、5、6、CDBA7、
