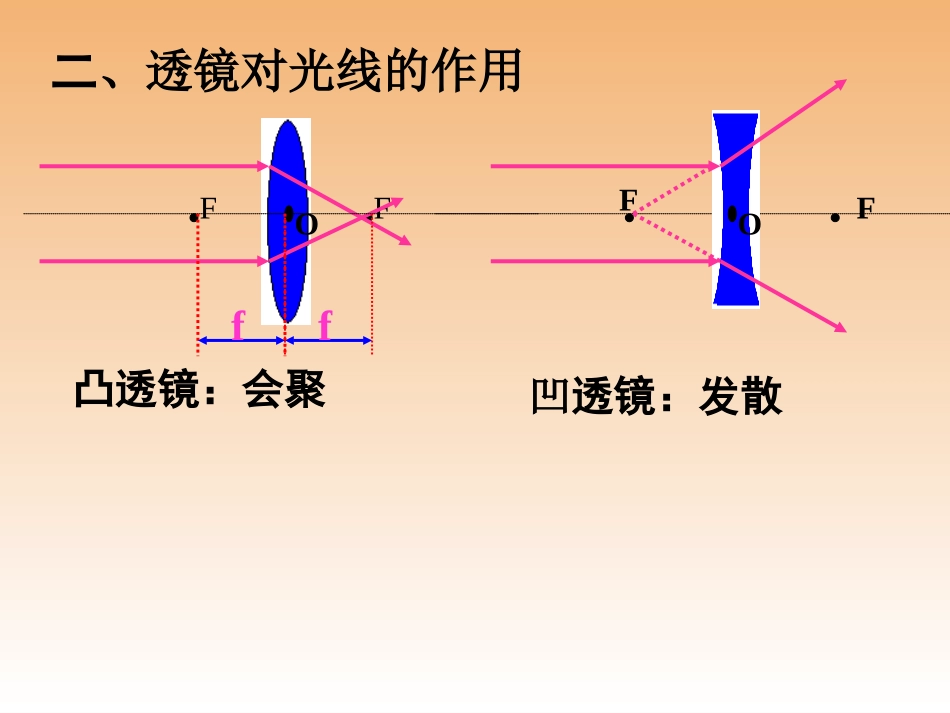

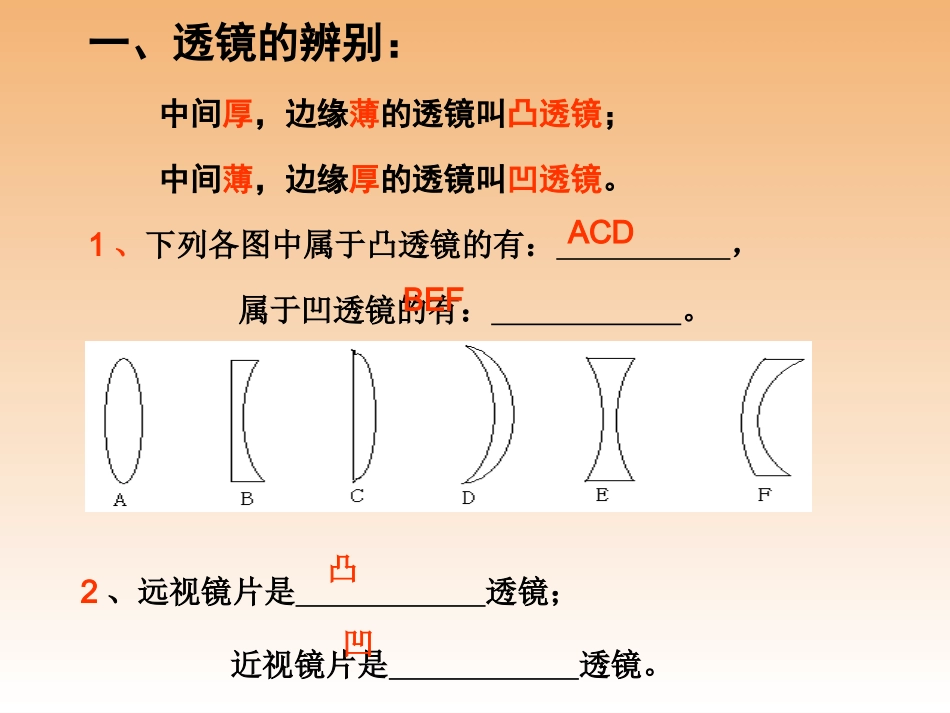

《透镜及其应用》复习一、透镜的辨别：中间厚，边缘薄的透镜叫凸透镜；中间薄，边缘厚的透镜叫凹透镜。1、下列各图中属于凸透镜的有：，属于凹透镜的有：。2、远视镜片是透镜；近视镜片是透镜。ACDBEF凹凸二、透镜对光线的作用凸透镜：会聚凹透镜：发散FFOFFOff总结：三条特殊光线１、平行主光轴：２、过焦点：３、过光心：FFOFFO凸透镜、凹透镜的三条特殊光线过焦点．平行主光轴．方向不变．二、透镜的作用：凸透镜对光有会聚作用，凹透镜对光有发散作用。1、画出下列各图的折射光线或入射光线。练习一练习一1..判断题a.凸透镜只对平行光起会聚作用()b.凸透镜的两个焦点之间的距离叫焦距()2.在下面的暗箱中填合适的透镜凹透镜凸透镜凸透镜凹透镜第三章透镜及其应用复习例2、如图所示，画出了光线经过透镜前后的方向，则在虚线处的透镜应是（）A、凸透镜B、凸透镜和凹透镜都可以C、凹透镜D、凸透镜和凹透镜都不可以C3.如何测凸透镜的焦距?4.给你一个凸透镜和小灯泡,如何得到平行光?5.有一个透镜不知是凸透镜还是凹透镜，你如何判断？6、完成下列光路图•••FFOFF三、凸透镜成像的规律物距（u)像的特点像距（v)像与物同侧、异侧正倒大小虚实u>2fu=2ff2fu=2ff2f倒立等大实像倒立放大实像不成像正立放大虚像同侧异侧异侧v>u(1)一倍焦距分虚实、分倒正、分异同。(4)所有虚像都是正立的，所有实像都是倒立的。(2)二倍焦距分大小。(3)成实像时，物近像远像变大，成虚像时，物近像近像变小。推论：（5）u>vu>2ff2f(6)成实像，物象间距离d≥4f★凸透镜成像的两个特殊的位置：1、不能成像的位置:;2、像与物等大，倒立，实象，像距等于物距的位置：.物体处在焦点上物体处于两倍焦距位置★关于实象与虚象：3、实象：是由的象，光屏放在象的位置上是看到象的。4、虚象：是光屏放在象的位置上是看到象的。实际光线会聚成可以不可以实验问题讨论：问题１：在探究凸透镜成像的规律的实验中，你知道光屏的作用是什么吗？问题3：在探究凸透镜成像的规律的实验中，小明同学无论怎样移动光屏，光屏上都得不到清晰的像，请你来帮他分析一下其中的原因？问题3：A、物体放在焦点上；B、物体放在焦点以内；C、烛焰、凸透镜、光屏三者的中心不在同一高度上；D、物体虽然在一倍焦距以外，但过于靠近焦点。问题2：在探究凸透镜成像规律的实验中，当物体在凸透镜的一倍焦距内，人的眼睛是如何看到的像的？1.小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验。(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如下左图），其中在B上应放置：。(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是。(3)观察并记录凸透镜成像的情况时，应测量和。(4)将蜡烛放在距凸透镜16cm处，前后移动光屏，小明（填“能”或“不能”）在光屏上看到清晰的像。(5)接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他（填“能”或“不能”）在光屏上看到完整的像。中考演练凸透镜烛焰、凸透镜、光屏三者中心不在同一水平线上物距像距能能练习二一、为了研究凸透镜成像的规律,应使烛焰、____、和____的中心大致在同一高度上,目的是。假设凸透镜的焦距是10cm,则1.当烛焰离凸透镜30cm时,在光屏上会看到___、___、___像2.当烛焰离凸透镜15cm时,在光屏上会看到___、___、___像3.当烛焰离凸透镜8cm时,在光屏上不会看到像,但透过凸透镜能看到一个____、_____、____像透镜光屏倒立缩小实倒立放大实正立放大虚使像成在光屏的中央处1、照相机镜头(凸透镜)胶卷(像)神州六号四、生活中的透镜u>2ff
