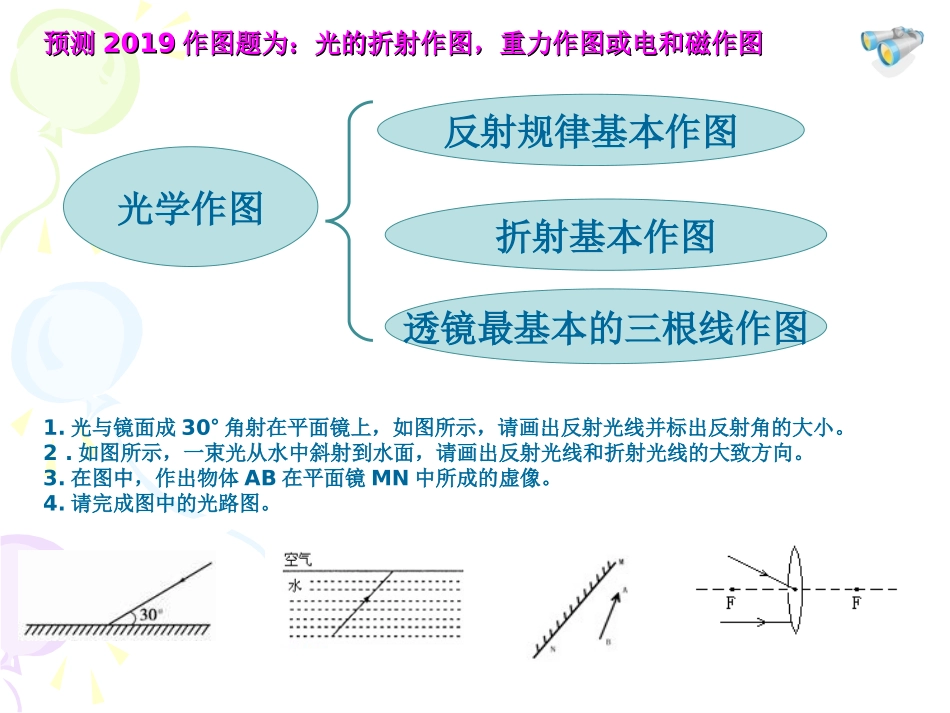

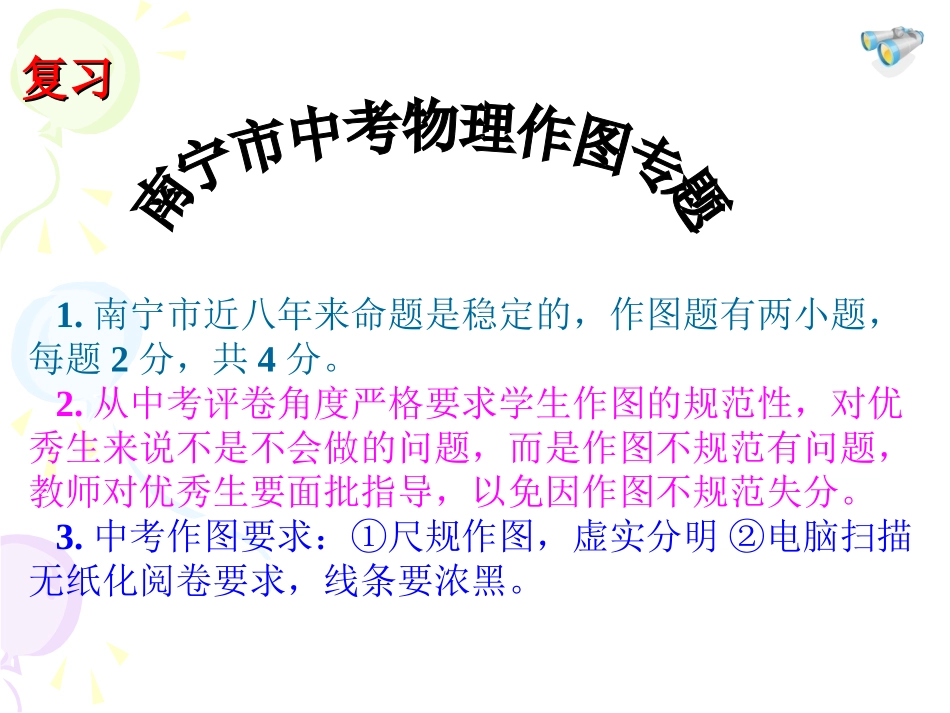

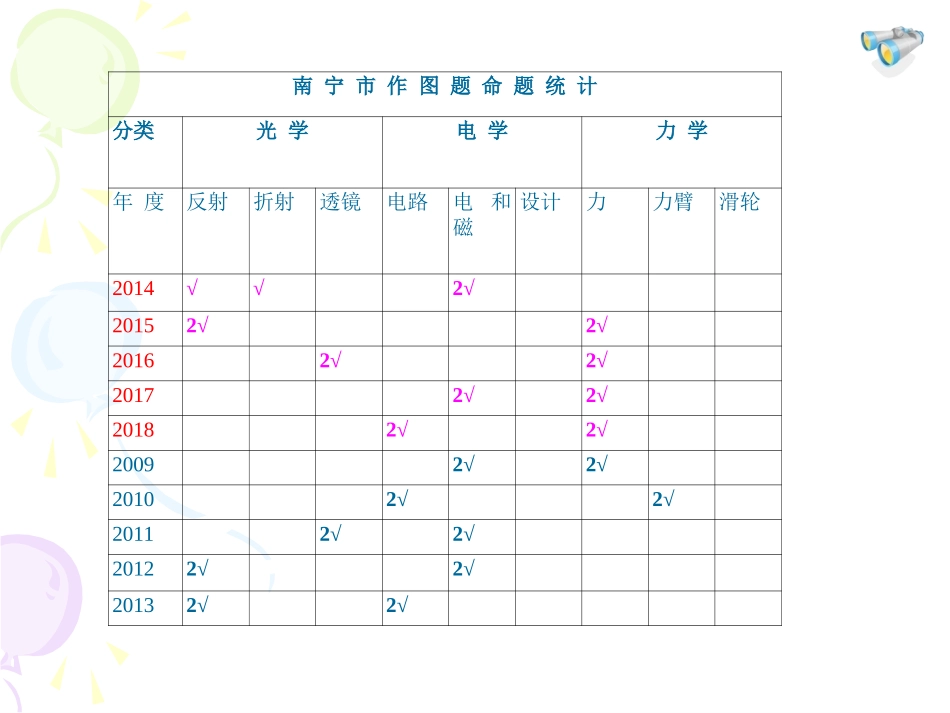

复习复习1.南宁市近八年来命题是稳定的，作图题有两小题，每题2分，共4分。2.从中考评卷角度严格要求学生作图的规范性，对优秀生来说不是不会做的问题，而是作图不规范有问题，教师对优秀生要面批指导，以免因作图不规范失分。3.中考作图要求：①尺规作图，虚实分明②电脑扫描无纸化阅卷要求，线条要浓黑。南宁市作图题命题统计分类光学电学力学年度反射折射透镜电路电和磁设计力力臂滑轮2014√√2√20152√2√20162√2√20172√2√20182√2√20092√2√20102√2√20112√2√20122√2√20132√2√预测预测20192019作图题为：光的折射作图，重力作图或电和磁作图作图题为：光的折射作图，重力作图或电和磁作图光学作图反射规律基本作图折射基本作图透镜最基本的三根线作图1.光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。2.如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向。3.在图中，作出物体AB在平面镜MN中所成的虚像。4.请完成图中的光路图。力学分类作图力的示意图(重点考)力臂作图滑轮组绕线1.请在图中画出小球所受重力的示意图。2.图中茶杯静止在水平桌面上．请画出茶杯的受力示意图3.如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂。4.用如图所示的滑轮组提升重物，请用笔画线组装成最省力的滑轮组．电学分类作图安全用电作图电和磁作图1.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中2.请在图中用“＋”、“－”符号标明电源的正、负极，并用箭头标出磁感线的方向。3.根据图中磁感线方向，标出通电螺线管及小磁针的N极，并用“＋”、“一”标出电源的正负极。
