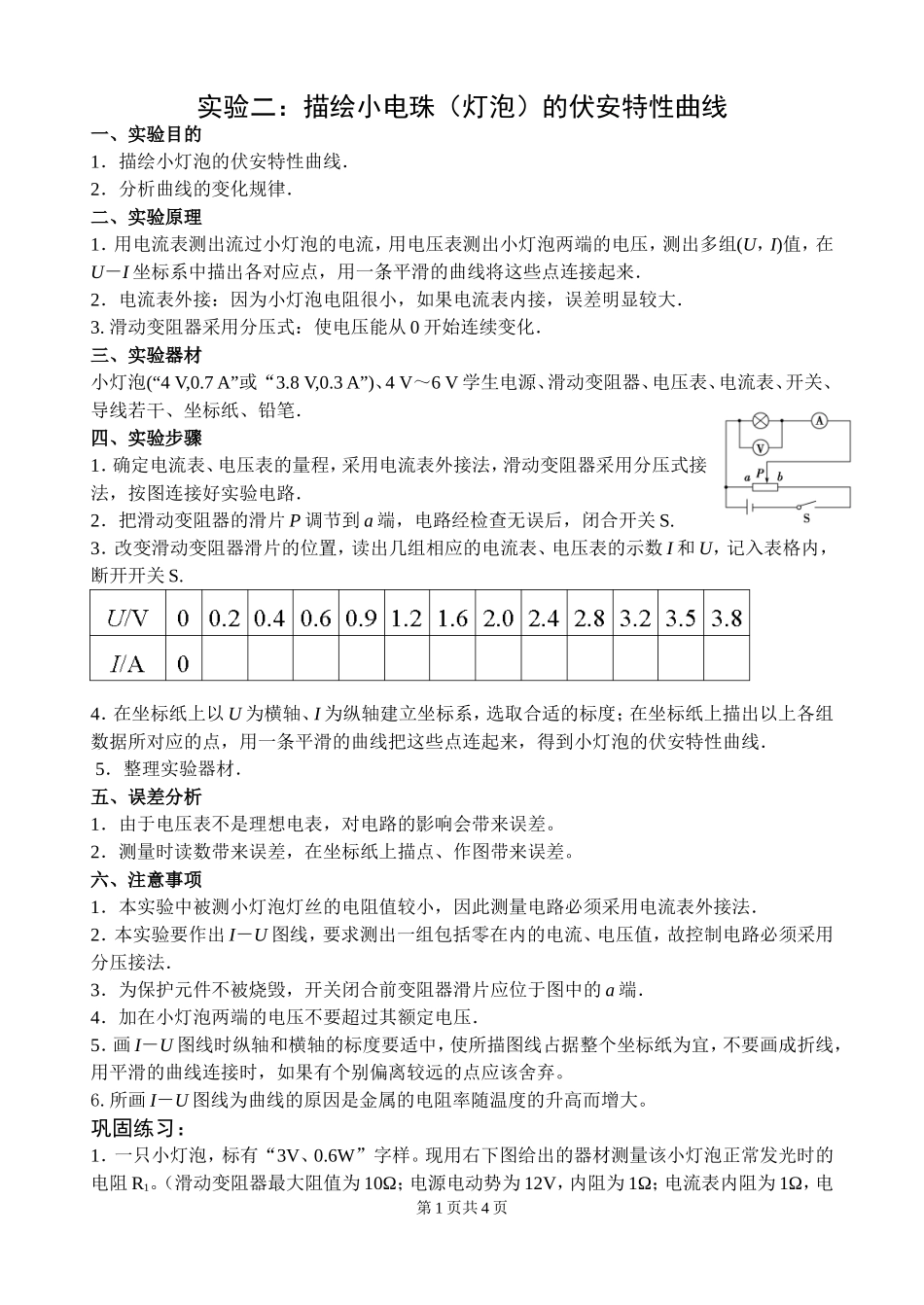

实验二：描绘小电珠（灯泡）的伏安特性曲线一、实验目的1．描绘小灯泡的伏安特性曲线．2．分析曲线的变化规律．二、实验原理1．用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在U－I坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来．2．电流表外接：因为小灯泡电阻很小，如果电流表内接，误差明显较大．3
滑动变阻器采用分压式：使电压能从0开始连续变化．三、实验器材小灯泡(“4V,0
7A”或“3
3A”)、4V～6V学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔．四、实验步骤1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按图连接好实验电路．2．把滑动变阻器的滑片P调节到a端，电路经检查无误后，闭合开关S
3．改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U，记入表格内，断开开关S
4．在坐标纸上以U为横轴、I为纵轴建立坐标系，选取合适的标度；在坐标纸上描出以上各组数据所对应的点，用一条平滑的曲线把这些点连起来，得到小灯泡的伏安特性曲线．5．整理实验器材．五、误差分析1．由于电压表不是理想电表，对电路的影响会带来误差
2．测量时读数带来误差，在坐标纸上描点、作图带来误差
六、注意事项1．本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．本实验要作出I－U图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法．3．为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的a端．4．加在小灯泡两端的电压不要超过其额定电压．5．画I－U图线时纵轴和横轴的标度要适中，使所描图线占据整个坐标纸为宜，不要画成折线，用平滑的曲线连接时，如果有个别偏离较远的点应该舍弃
所画I－U图线为曲线的原因是金属的电阻率随温度的升高而增大

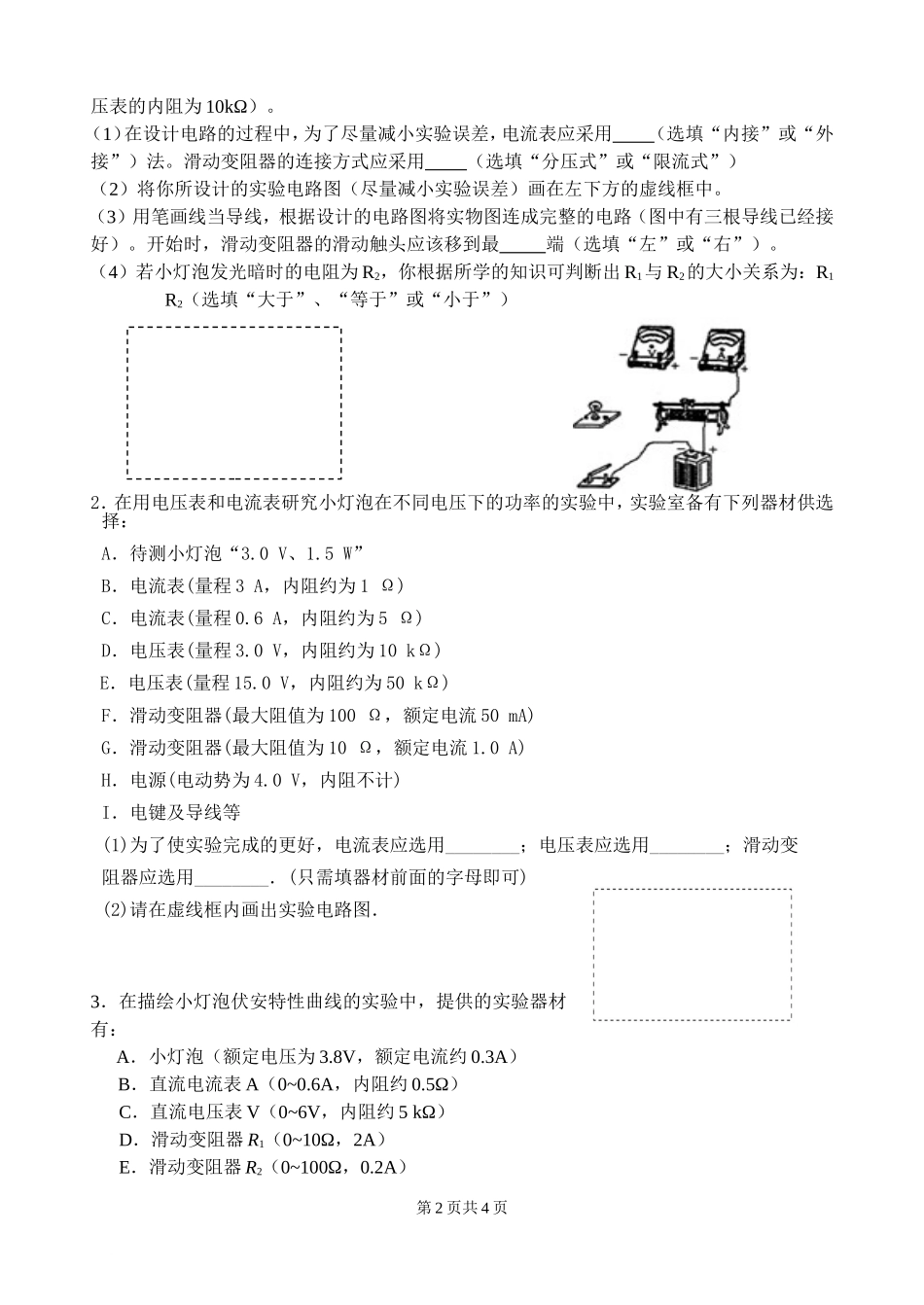

巩固练习：1．一只小
