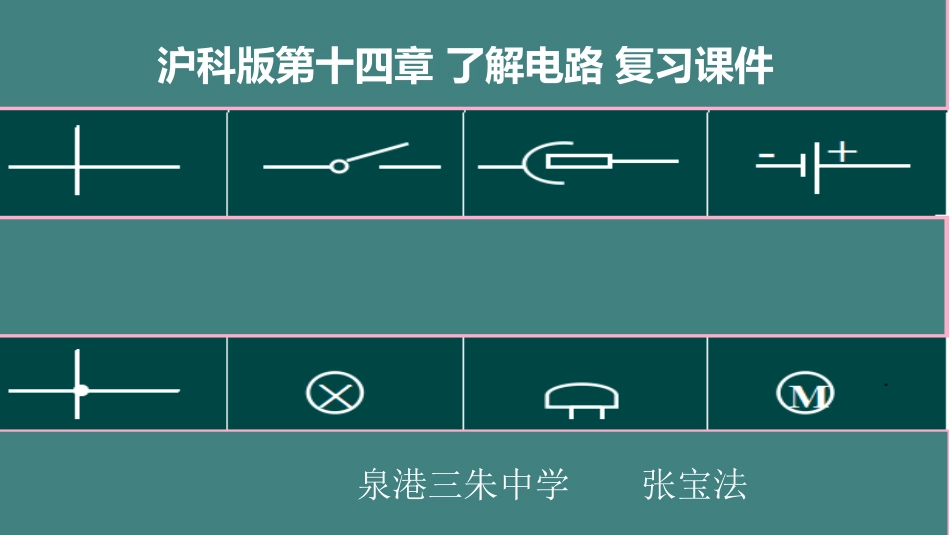

沪科版第十四章了解电路复习课件泉港三朱中学张宝法了解电路电荷电荷检验电荷间作用规律电流测量电路电路图、实物图（常用元件符号）带电体性质两种电荷摩擦起电（实质、原因）正、负电荷的规定定义方向单位组成状态连接方式串、并联电路电流的特点电流表（符号、读数、使用方法）电压测量电压表（符号、读数、使用方法）串、并联电路电压的特点单位（电源、用电器、开关、导线）（通路、开路、短路）（串联、并联）作用知识结构训练一1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_____________.2．拿塑料尺靠近被丝绸摩擦过的玻璃棒，发现它们相吸引，说明塑料尺（）A．一定带正电B．一定带负电C．一定不带电D．可能带负电，也可能不带电排斥同种电荷相互排斥D3.有三个通草带电球，如图中A是正电，A、B相斥，B、C吸引，则B、C带什么电？4.已知A球带正电，从图中所示现象可知，B球带_______电，C球可能带_______电，也可能_________(填“带”或“不带”)电。5.毛皮与橡胶棒摩擦后，毛皮带正电，这是因为()A．毛皮上的一些电子转移到橡胶棒上B．毛皮上的一些正电荷转移到橡胶棒上C．橡胶棒上的一些正电荷转移到毛皮上D．橡胶棒上的一些电子转移到毛皮上6.下列现象中，不能用静电知识解释的是()A.高大建筑物上要安装避雷针B.油罐车尾部常拖一条铁链C.钢丝钳手柄上装有绝缘套D.电视机屏幕上会吸附灰尘AC下面电路图正确的是（）CDBAC训练二电路的三种状态通路：处处相通的电路断路：某处断开的电路短路：导线不经过用电器直接连接电源的两极123训练三分析下列电路，当闭合开关S1、S2时哪些灯亮？哪些灯不亮？电路连接的两种方式串联并联ab画出电路图串联电路的特点1）电流__________路径，通过一个元件的电流同时也通过另一个。2）电路中_____________开关，且开关的位置对电路______（有、没有）影响。3）各用电器________独立工作，互相________。只需要一个只有一条没有不能影响并联电路的特点1）电流有________________路径。2）各元件可以______工作。3）干路的开关控制__________，支路的开关_______________。两条（或多条）独立整个电路只控制本支路1、下列说法错误的是（）A、电灯和控制它的开关式串联的B、节日里装饰用的小彩灯，任何一个坏了其它灯泡都不能工作，它们是串联的C、马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D、电冰箱里的照明灯泡和电动机，有时同时工作，有时单独工作，它们一定是并联的训练四C2、如果电路中有两盏灯,闭合开关S后,两灯同时亮的（）A一定是串联B.一定是并联C.可能是并联,也可能是串联D.条件不足,无法判定C第三节连接串联电路和并联电路1分析电路，搞清电路的结构．即所研究的电路是串联还是并联，若是并联，并联中的分流点和汇流点、支路和干路、干路和各支路中的元件顺序等都要搞清楚。2连接电路前，先按照要求画好电路图，然后安电路图的顺序连接电路。3连接电路和拆解电路时，开关必须是断开的！3、（1）要使L1L2组成串联电路，应闭合开关____，断开开关______；（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。S2S1，S3S1，S3S2S2,S3短路L1L2S1S2S34、按照图甲所示电路，将乙中各元件连接起来甲L2L1S1S2S3乙S1S2L1L2S3电压表电流表仪表电流表电压表元件符号使用规则接法接线方法量程的选择能否直接连到电源两极上学生用表量程最小刻度VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出电流不能超过量程，先要大量程试触电压不能超过量程，先要大量程试触不能能0~0.6A0.02A0~3A0.1A0~3V0.1V0~15V0.5V小结：电流表和电压表的异同1、图中所示的三个电路中，在“"中填上电流表或电压表的符号，并标出表的"十"、"一”接线柱·训练五VAAVVAL2L1根据要求连接电路测量的电流L12L2L1根据要求连接电路3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。L2v2L1v1V1V2L1L2SS串联电路并联...
