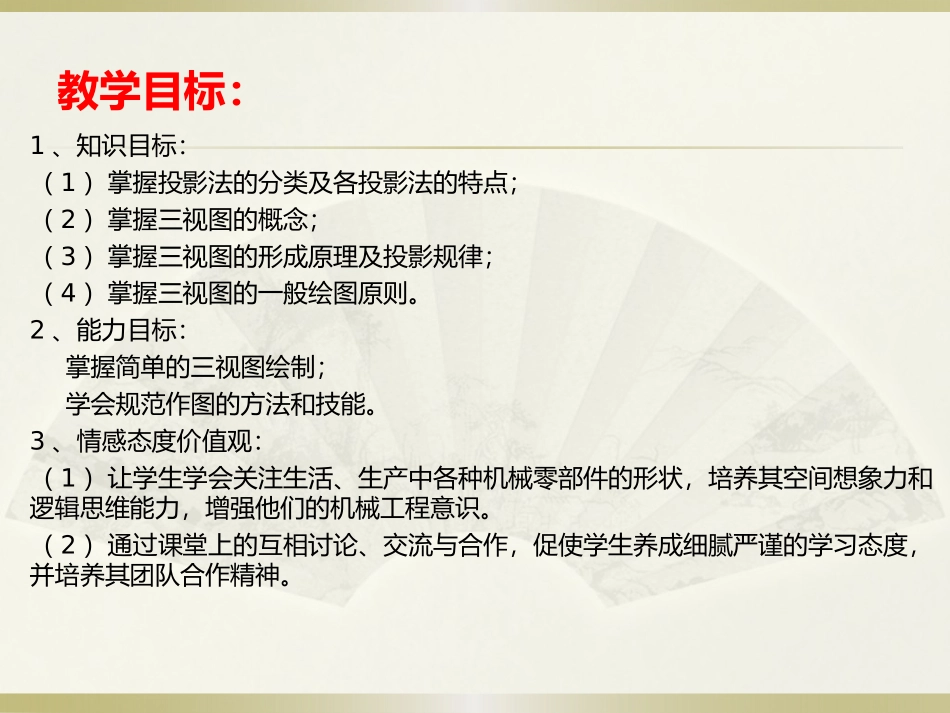

三视图的形成过程教学目标：1、知识目标：（1）掌握投影法的分类及各投影法的特点；（2）掌握三视图的概念；（3）掌握三视图的形成原理及投影规律；（4）掌握三视图的一般绘图原则
2、能力目标：掌握简单的三视图绘制；学会规范作图的方法和技能
3、情感态度价值观：（1）让学生学会关注生活、生产中各种机械零部件的形状，培养其空间想象力和逻辑思维能力，增强他们的机械工程意识
（2）通过课堂上的互相讨论、交流与合作，促使学生养成细腻严谨的学习态度，并培养其团队合作精神
4一、投影2008
4投影中心投影线投影面被投影物体1、投影种类中心投影平行投影2008
4工程图样一般都是采用正投影平行投影又分为斜投影和正投影2008
42、正投影的基本性质真实性积聚性类似性画出下面各物体在屏幕上的正投影
一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体
一般要从几个方向观察物体，才能表达清楚物体的形状
虚线：不可见的轮廓将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直于其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图
三视图的形成X长Y宽Z高主视图从前向后看俯视图从上往下看向后翻90度向下翻90度oV正面投影面H水平投影面W侧面投影面左视图从左向右看主视图左视图俯视图XYYZo三视图的展开主视图左视图俯视图三视图之间的投影关系长对正高平齐宽相等XYYZ45
主视图和俯视图都反映了物体的长度，而且长对正；2
主视图和左视图都反映了物体的高度，而且高平齐；3
俯视图和左视图都反映了物体的宽度，而且宽相等
三视图之间的投影关系这是以后画图和读图的重要依据
圆柱体立体投影主视图俯视图zxy左视图圆柱体三视图展开图圆锥体球体正六棱柱三视图展开图请大家观察并画出以下立体图形的三视图三视图欣赏三视图画物体的三视图时，要符合如下原则：
