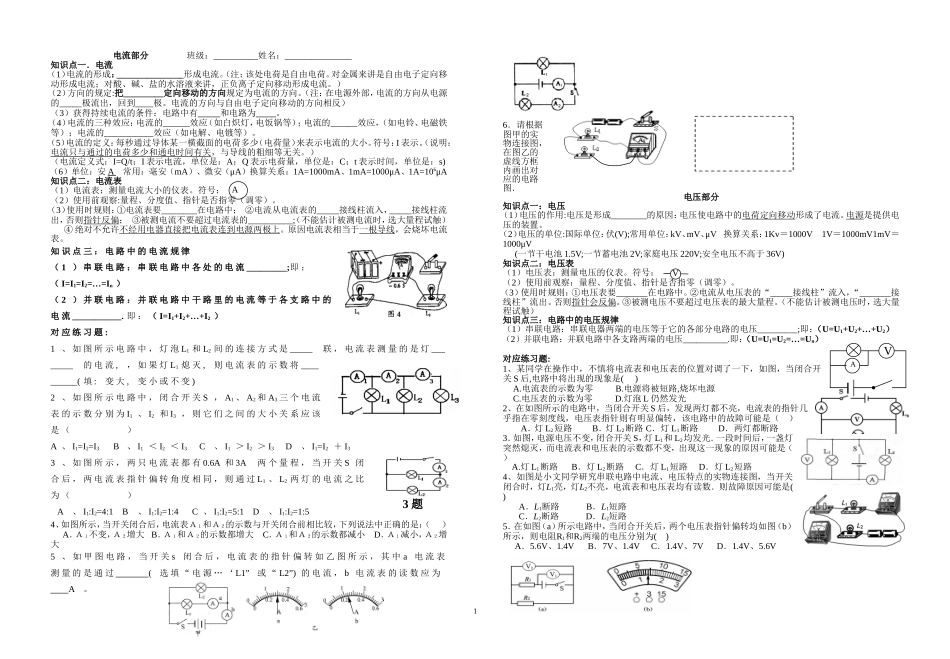

13题AV电流部分班级：__________姓名：_______________知识点一．电流（1）电流的形成：_______________形成电流。（注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。）（2）方向的规定:把_________定向移动的方向规定为电流的方向。（注：在电源外部，电流的方向从电源的_____极流出，回到____极。电流的方向与自由电子定向移动的方向相反）（3）获得持续电流的条件：电路中有和电路为。（4）电流的三种效应：电流的______效应（如白炽灯，电饭锅等）；电流的______效应，（如电铃、电磁铁等）；电流的___________效应（如电解、电镀等）。（5）电流的定义：每秒通过导体某一横截面的电荷多少（电荷量）来表示电流的大小。符号：I表示。（说明：电流只与通过的电荷多少和通电时间有关，与导线的粗细等无关。）（电流定义式：I=Q/t；I表示电流，单位是：A；Q表示电荷量，单位是：C；t表示时间，单位是：s)（6）单位：安A常用：毫安（mA）、微安（μA）换算关系：1A=1000mA、1mA=1000μA、1A=106μA知识点二：电流表（1）电流表：测量电流大小的仪表。符号：（2）使用前观察:量程、分度值、指针是否指零（调零）。（3）使用时规则：①电流表要________在电路中；②电流从电流表的_____接线柱流入，_____接线柱流出，否则指针反偏；③被测电流不要超过电流表的__________;（不能估计被测电流时，选大量程试触）④绝对不允许不经用电器直接把电流表连到电源两极上。原因电流表相当于一根导线，会烧坏电流表。知识点三：电路中的电流规律（1）串联电路：串联电路中各处的电流_________;即：（I=I1=I2=…=In）（2）并联电路：并联电路中干路里的电流等于各支路中的电流___________.即：（I=I1+I2+…+I2）对应练习题:1、如图所示电路中，灯泡L1和L2间的连接方式是_____联，电流表测量的是灯________的电流,，如果灯L1熄灭,则电流表的示数将__________(填:变大,变小或不变)2、如图所示电路中，闭合开关S，A1、A2和A3三个电流表的示数分别为I1、I2和I3，则它们之间的大小关系应该是（）A、I1=I2=I3B、I1＜I2＜I3C、I1＞I2＞I3D、I1=I2＋I33、如图所示，两只电流表都有0.6A和3A两个量程，当开关S闭合后，两电流表指针偏转角度相同，则通过L1、L2两灯的电流之比为（）A、I1:I2=4:1B、I1:I2=1:4C、I1:I2=5:1D、I1:I2=1:54、如图所示，当开关闭合后，电流表Ａ１和Ａ２的示数与开关闭合前相比较，下列说法中正确的是：（）A．Ａ１不变，Ａ２增大B．Ａ１和Ａ２的示数都增大C．Ａ１和Ａ２的示数都减小D．Ａ１减小，Ａ２增大5、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为A。6．请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．电压部分知识点一：电压（1）电压的作用:电压是形成________的原因：电压使电路中的电荷定向移动形成了电流。电源是提供电压的装置。（2）电压的单位:国际单位：伏(V);常用单位：kV、mV、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV(一节干电池1.5V;一节蓄电池2V;家庭电压220V;安全电压不高于36V)知识点二：电压表（1）电压表：测量电压的仪表。符号：（2）使用前观察：量程、分度值、指针是否指零（调零）。（3）使用时规则：①电压表要_______在电路中。②电流从电压表的“_____接线柱”流入，“_______接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。（不能估计被测电压时，选大量程试触）知识点三：电路中的电压规律（1）串联电路：串联电器两端的电压等于它的各部分电路的电压_________;即：（U=U1+U2+…+U2）（2）并联电路：并联电路中各支路两端的电压__________.即：（U=U1=U2=…=Un）对应练习题:1、某同学在操作中，不慎将电流表和电压表的位置对调了一下，如图，当闭合开关S后,电路中将出现的现象是()A.电流表的示数为零B.电源将被短路,烧坏电源C.电压表的示数为零D.灯泡L仍然发光2、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指...
