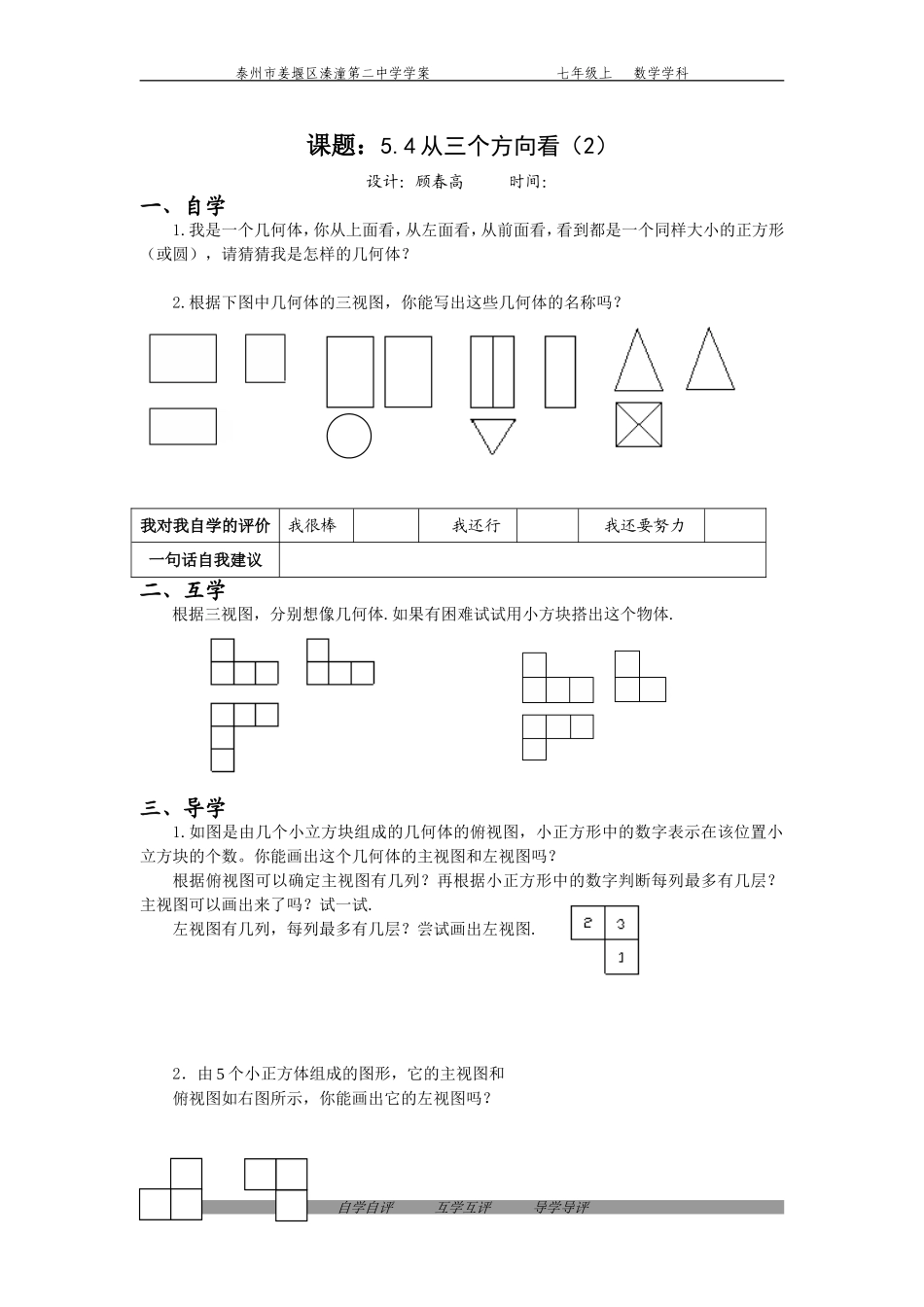

泰州市姜堰区溱潼第二中学学案七年级上数学学科课题：5
4从三个方向看（2）设计：顾春高时间：一、自学1
我是一个几何体，你从上面看，从左面看，从前面看，看到都是一个同样大小的正方形（或圆），请猜猜我是怎样的几何体
根据下图中几何体的三视图，你能写出这些几何体的名称吗
我对我自学的评价我很棒我还行我还要努力一句话自我建议二、互学根据三视图，分别想像几何体
如果有困难试试用小方块搭出这个物体
如图是由几个小立方块组成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数
你能画出这个几何体的主视图和左视图吗
根据俯视图可以确定主视图有几列
再根据小正方形中的数字判断每列最多有几层
主视图可以画出来了吗
左视图有几列，每列最多有几层
尝试画出左视图
2．由5个小正方体组成的图形，它的主视图和俯视图如右图所示，你能画出它的左视图吗

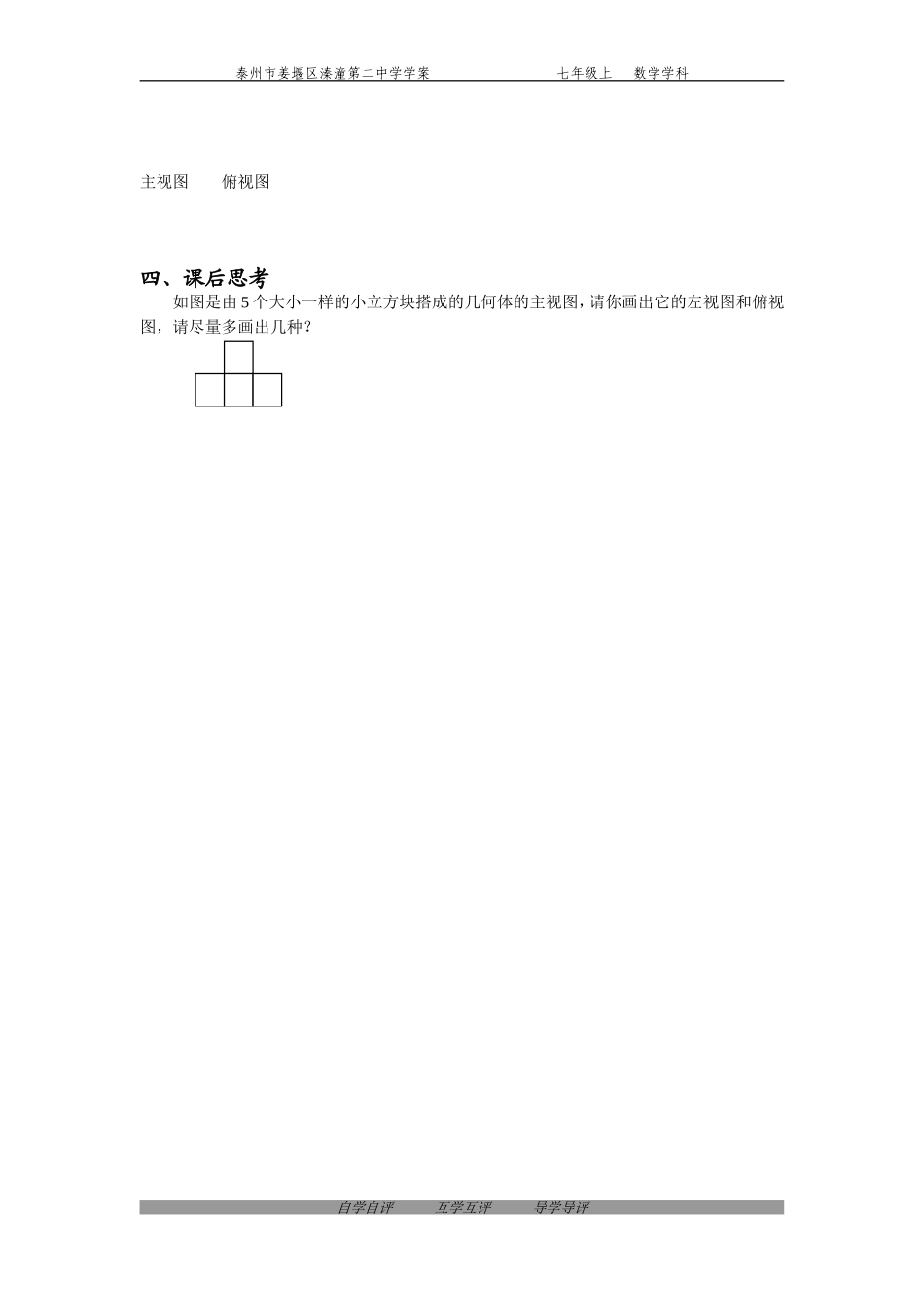

自学自评互学互评导学导评泰州市姜堰区溱潼第二中学学案七年级上数学学科主视图俯视图四、课后思考如图是由5个大小一样的小立方块搭成的几何体的主视图，请你画出它的左视图和俯视图，请尽量多画出几种
自学自评互学互评导学导评
